FANUC A20B-2101-0042 | PC Alpha iSV Dual-Channel 3-Achsen-Antriebssteuerplatine — Serie A20B-2101

Steuerungsebene im Alpha iSV-Verstärker

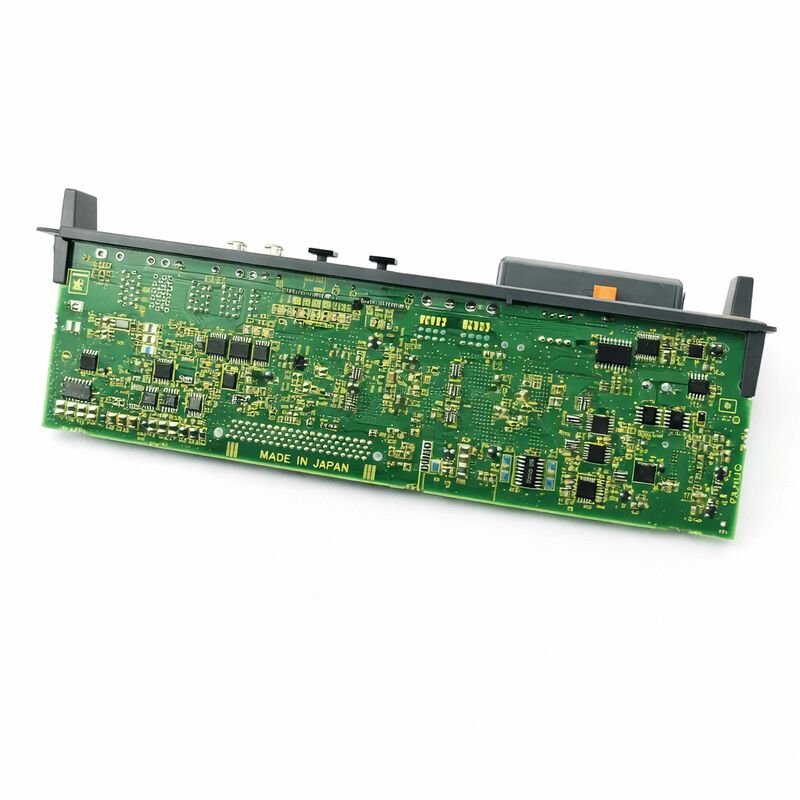

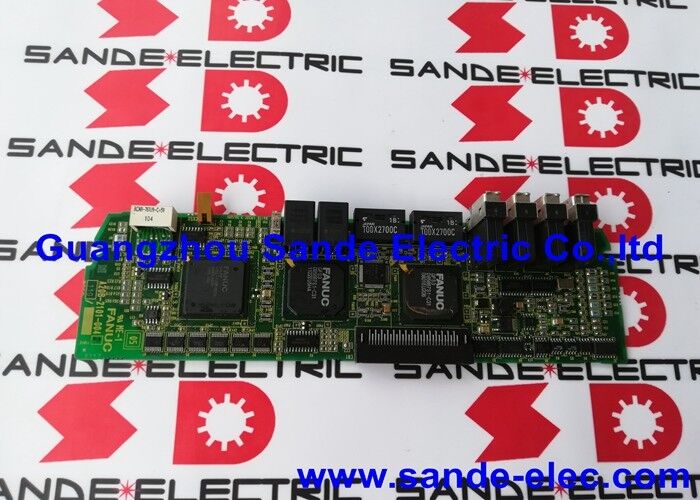

Die A20B-2101-0042 ist die Steuerungs-Leiterplatte für das Alpha iSV-Servo-Verstärkersystem von FANUC — eine platine auf der Antiebsseite, die die Verarbeitungs- und Steuerungsintelligenz für eine dual-kanalige 3-Achsen-Servoantriebskonfiguration bereitstellt. In der Alpha iSV-Verstärkerarchitektur übernimmt die Steuerungsplatine die digitale Signalverarbeitung für die Servoachsensteuerung: Sie empfängt Achsenpositionsbefehle vom CNC, führt Strom- und Geschwindigkeitsregelalgorithmen aus, generiert PWM-Gate-Signale für die Leistungstufe des Verstärkers und verwaltet die Encoder-Feedbackverarbeitung sowie die Alarmdetektion.

Die Bezeichnung Dual-Channel bedeutet, dass diese einzelne Platine zwei unabhängige Servoachsenkanäle unterstützt. Die 3-Achsen-Fähigkeit spiegelt die Verarbeitungskapazität der Platine für Antriebskonfigurationen wider, die bis zu drei Servoachsen im installierten Antriebssystem bedienen.

Diese Platine ist ein Servo-Add-on-Modul — sie gehört zur Verstärker- und Bewegungssteuerungsseite der Hardware, nicht zur CNC-Haupt-CPU oder zur Kommunikationsoptionsschicht. Ihr Ausfall beeinträchtigt die Servoantriebsfunktion der von ihr gesteuerten Achsen. Symptome sind typischerweise achsenspezifisch: Servo-Kommunikationsalarme, Überstromalarme, die nicht durch Inspektion des Motors oder Kabels behoben werden können, oder Achsen, die sich nicht initialisieren lassen, während andere Achsen im selben CNC-System funktionsfähig bleiben.

Wichtige Spezifikationen

Serie A20B-2101 — Platinenreparatur für Alpha iSV-Antriebe

Die Familie A20B-2101 umfasst Steuerungs-Leiterplatten für die Alpha iSV-Servo-Verstärkerreihe von FANUC. Der Austausch einer ausgefallenen Steuerungs-Leiterplatte auf Platinenebene ist die kostengünstige Wartungsmaßnahme, wenn die Leistungstufe des Verstärkers in Ordnung ist — die Leistungstufe (IGBT-Module, Gleichrichter, Buskondensatoren) und die Steuerungs-Leiterplatte fallen aus unterschiedlichen Gründen aus und können unabhängig voneinander gewartet werden.

Die Bestätigung, welche Komponente vor der Bestellung ausgefallen ist, ist der entscheidende erste Schritt. Servoalarme, die nach der Inspektion von Motorkabeln, Encoderkabeln und dem Zustand des Encoders bestehen bleiben, kombiniert mit normalen Leistungstufen-Diagnosen (Busspannung vorhanden, keine sichtbaren Komponentenschäden), deuten auf die Steuerungs-Leiterplatte hin. Alarme, die mit IGBT-Ausfall übereinstimmen (Überstrom bei abgezogenen Kabeln, Zusammenbruch der Busspannung), deuten auf die Leistungstufe hin.

Die A20B-2101-0042 ist spezifisch für die dual-kanalige 3-Achsen-Alpha iSV-Konfiguration. Benachbarte Teilenummern in der Serie A20B-2101 dienen anderen Achszahlen und Verstärkerkonfigurationen — der Austausch einer anderen Endung installiert eine Platine mit anderer Firmware und Achsenkonfiguration, die möglicherweise nicht mit der installierten Antriebsarchitektur übereinstimmt.

FAQ

F1: Was bedeutet "dual-channel 3-axis" für diese Platine?

Die Platine unterstützt physisch zwei unabhängige Servoantriebskanäle mit einer Verarbeitungskapazität für bis zu drei Servoachsen in der von ihr bedienten Antriebskonfiguration. Ein Kanal kann je nach installiertem Verstärkermodul eine oder zwei Achsen antreiben. Die Bezeichnung Dual-Channel unterscheidet diese Platine von Single-Channel Alpha iSV-Steuerungsplatinen innerhalb derselben A20B-2101-Familie.

F2: Wie wird eine ausgefallene A20B-2101-0042 vor der Bestellung eines Ersatzteils bestätigt?

Beginnen Sie mit der Analyse des Alarmcodes — Servo-Kommunikations- und achsenspezifische Fehler, die nach Kabelinspektion und Encoderprüfungen bestehen bleiben, deuten auf die Antriebssteuerungsplatine hin. Stellen Sie sicher, dass die Busspannung vorhanden und stabil ist (eine funktionierende Leistungstufe). Wenn verfügbar, tauschen Sie die Steuerungsplatine des verdächtigen Verstärkers gegen einen bekanntermaßen guten Verstärker desselben Typs aus — wenn der Alarm der Platine folgt, ist die Platine als defekt bestätigt. Wenn der Alarm dem Verstärkergehäuse folgt, ist die Leistungstufe ausgefallen.

F3: Kann eine A20B-2101-0042 von einer anderen Maschine als Ersatz verwendet werden?

Ja, vorausgesetzt, die Quellplatine hat die gleiche Teilenummer A20B-2101-0042 und wurde vor dem Ausbau als funktionsfähig bestätigt. Die Platine speichert keine maschinenspezifischen Parameter — diese befinden sich im CNC-Controller. Nach dem Einbau einer Ersatz-Steuerungsplatine überprüfen Sie, ob der Achsenparameternsatz des CNC (Motortyp, Stromgrenze, Encodertyp) mit der installierten Motorkonfiguration übereinstimmt und führen Sie einen Langsamlauftest auf den betroffenen Achsen durch, bevor Sie die Produktion wieder aufnehmen.

F4: Ist die A20B-2101-0042 dieselbe wie andere Platinen der Serie A20B-2101?

Benachbarte Teilenummern in der Serie A20B-2101 dienen anderen Verstärkerkonfigurationen — unterschiedliche Achszahlen, unterschiedliche Kanalanordnungen oder unterschiedliche Schnittstellentypen. Die Endung -0042 kennzeichnet diese spezifische Dual-Channel 3-Achsen-Variante. Der Austausch einer anderen Endung installiert eine Platine mit anderer Achssteuerungslogik, die möglicherweise nicht mit der Konfiguration des installierten Verstärkers übereinstimmt.

F5: Woher stammt die A20B-2101-0042?

Vom FANUC Alpha iSV-Antriebskomponenten-Aftermarket — Spezialisten für die Reparatur und den Austausch von FANUC-Servo-Verstärkerplatinen. Bestätigen Sie die genaue Teilenummer A20B-2101-0042 (Dual-Channel, 3-Achsen) vom Etikett der installierten Platine. Platinenlieferanten sollten bestätigen, dass die Einheit in einem live Alpha iSV-Antriebssystem mit angeschlossenen Motorlasten getestet wurde — nicht nur isoliert eingeschaltet — vor der Lieferung.
