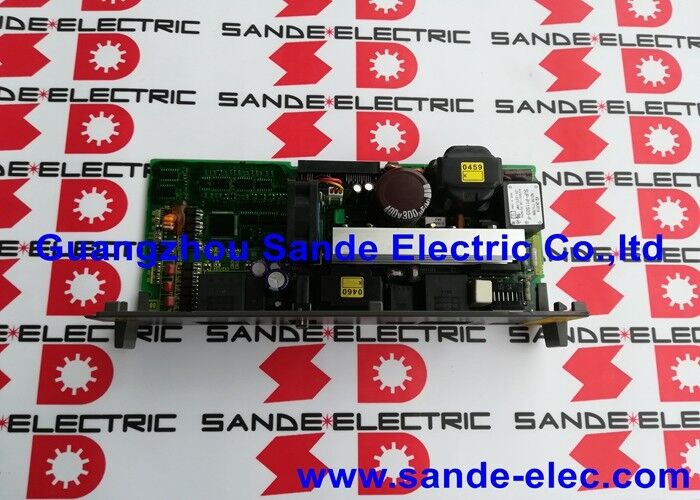

FANUC A20B-2100-0762 A20B21000762 Stromleitung A2OB-21OO-O762

A20B-2100-0762 | FANUC Alpha-i PSM Servo-Stromversorgungs-Steuerplatine – Stromabschaltfunktion / DC-Bus-Versorgung / Ersetzt durch A20B-2101-0392

PSM – Grundlage des Alpha-i-Servosystems

Jeder FANUC Alpha-i-Antriebsschrank besteht aus drei Modultypen, die sich einen gemeinsamen DC-Bus teilen:

PSM (Stromversorgungsmodul):Das links vom Laufwerksgestell positionierte PSM wandelt den Wechselstrom-Netzstrom in die geregelte DC-Busspannung um, die von allen nachgeschalteten Modulen verwendet wird. Es ist die elektrische Grundlage – keine Servoachse kann sich bewegen und keine Spindel kann laufen, ohne dass das PSM zuvor den DC-Bus eingerichtet und gewartet hat.

SVM (Servomodul):Bezieht sich auf den DC-Bus des PSM, um Servomotoren auf den Maschinenachsen anzutreiben – X, Y, Z und alle weiteren gesteuerten Achsen.

SPM (Spindelmodul):Bezieht außerdem den DC-Bus des PSM zur Stromversorgung des Maschinenspindelmotors.

Die A20B-2100-0762 ist die Steuerplatine im PSM – die Platine, die die Spannungsregelung des DC-Busses verwaltet, die Stromabschaltsequenz ausführt, den internen Zustand des PSM überwacht und die Regenerationsfunktion übernimmt, die Motorbremsenergie zurück in das Wechselstromnetz zurückführt.

Wichtige Produktinformationen

Stromabschaltung – die integrierte Sicherheitsfunktion

Die Stromabschaltung ist eine wichtige Sicherheits- und Sequenzierungsfunktion im Alpha-i PSM. Wenn die CNC einen Systemstopp befiehlt – sei es durch ein normales Programmende, einen Bedienerstopp oder einen Notstopp –, führt der Stromabschaltkreis Folgendes aus:

1. Erhält den Abschaltbefehl über das Servo-Freigabesignal
2. Befiehlt den aktiven Regenerationskreisen, keine Energie mehr vom DC-Bus anzunehmen
3. Leitet die kontrollierte Entladung der DC-Buskondensatoren über den Bremswiderstand oder den Regenerationspfad ein
4. Bestätigt, dass die DC-Busspannung innerhalb des angegebenen Zeitfensters auf einen sicheren Wert gesunken ist
5. Signalisiert der CNC, dass das Herunterfahren abgeschlossen ist

Ohne die Stromabschaltfunktion bleibt die Ladung des DC-Bus-Kondensators nach dem Not-Aus-Befehl auf einem gefährlichen Niveau. Die A20B-2100-0762 steuert diese Sequenz – ein Fehler in dieser Platine kann zu PSM-Alarmen während des Startvorgangs, einem falschen Verhalten des DC-Busses oder einer fehlerhaften Ausführung des kontrollierten Herunterfahrens führen.

Anwendungsszenarien

PSM kann den DC-Bus nicht herstellen:Nach dem Einschalten zeigt das LED-Display des PSM statt des normalen Betriebszustands einen Alarmcode an. Die DC-Busspannung erreicht nicht ihren Nennwert. Nachdem sichergestellt wurde, dass der Wechselstromeingang und die Verkabelung korrekt sind, wird A20B-2100-0762 als Fehler identifiziert. Durch den Einbau des Ersatzes (oder ggf. des A20B-2101-0392) wird der normale PSM-Start wiederhergestellt.

Alarm bei Stromabschaltung:Die CNC meldet einen PSM-Stromabschaltfehler – der DC-Bus entlädt sich nach einem Not-Aus nicht ordnungsgemäß. Der Abschaltkreis des A20B-2100-0762 ist die Fehlerquelle. Durch den Austausch der Platine wird die korrekte Abschaltreihenfolge wiederhergestellt.

FAQ

F1: Wird der A20B-2100-0762 nur in bestimmten PSM-Leistungsstufen oder im gesamten Alpha-i PSM-Bereich verwendet?

Innerhalb der Alpha-i PSM-Reihe nutzen unterschiedliche Leistungsstufen (PSM-5,5, PSM-11, PSM-15 usw.) unterschiedliche Verdrahtungsplatinen und teilen sich möglicherweise die gleiche Steuerplatine. Bestätigen Sie anhand der PSM-Ersatzteilliste im Alpha-i-Wartungshandbuch, ob der A20B-2100-0762 für das spezifische installierte PSM anwendbar ist – die Zuordnung der Steuerplatine zu einem PSM-Modell ist in den Ersatzteiltabellen des Wartungshandbuchs definiert.

F2: Ist es sicher, das Alpha-i-Antriebssystem einzuschalten, um einen Fehler an der PSM-Steuerplatine zu diagnostizieren?

Begrenzte Diagnosearbeiten – Beobachtung der PSM-LED-Alarmcodes und Überprüfung der eingehenden Wechselstromversorgung – können bei eingeschaltetem System durchgeführt werden. Für jegliche interne Inspektion oder Platinenhandhabung muss das System ausgeschaltet und die DC-Bus-Kondensatoren vollständig entladen sein, bevor auf das Innere des PSM zugegriffen werden kann. Die Ladeanzeige-LED am PSM signalisiert den Abschluss der Entladung. Überprüfen Sie dies mit einem kalibrierten DC-Voltmeter, bevor Sie interne Komponenten berühren.

F3: Welche Alarmcodes auf der PSM-LED weisen darauf hin, dass der A20B-2100-0762 möglicherweise ausgefallen ist?

Bei Fehlern der PSM-Steuerplatine werden typischerweise die Alarmcodes AL-01 (Überstrom im Hauptmodul), AL-04 (Gleichspannungsabfall), AL-05 (Kondensatoren werden nicht innerhalb der angegebenen Zeit aufgeladen) oder AL-06 (Eingangsstromversorgung anormal) angezeigt. Diese Codes werden auf der zweistelligen 7-Segment-LED-Anzeige des PSM angezeigt. Nicht alle PSM-Alarme weisen auf die Steuerplatine hin – beseitigen Sie AC-Eingangsfehler, Verkabelungsprobleme und Probleme mit Stromversorgungsgeräten, bevor Sie A20B-2100-0762 als Ursache identifizieren.

F4: Erfordert der Austausch von A20B-2100-0762 durch A20B-2101-0392 Parameteränderungen in der CNC?

Servo- und Spindelparameter werden im Hauptspeicher der CNC gespeichert – nicht auf der PSM-Steuerplatine. Für den Austausch der PSM-Steuerplatine sind keine Änderungen der CNC-Parameter erforderlich. Nach dem Einbau der Ersatzplatine und der Wiederherstellung der Stromversorgung sollte das PSM den DC-Bus herstellen und mithilfe des vorhandenen CNC-Servoparametersatzes den Bereitschaftszustand erreichen.

F5: Was ist die richtige Abkühlzeit, bevor nach dem Ausschalten auf das Innere des Alpha-i PSM zugegriffen werden kann?

Die Abkühl- und Entladezeit hängt von der Größe der Kondensatorbank des PSM und dem installierten Entladewiderstand ab. Das Wartungshandbuch für den Alpha-i-Servoverstärker gibt die Mindestwartezeit für das jeweilige PSM-Modell an – typischerweise 5 bis 20 Minuten nach dem Entfernen des Wechselstromnetzes. Überprüfen Sie die Entladung immer, indem Sie die Ladeanzeige-LED des PSM beobachten und mit einem Gleichstromvoltmeter bestätigen, bevor Sie interne Komponenten berühren.
