FANUC Servo-Steuerung A20B-2001-0931 A2OB-2OO1-O931 A20B20010931

A20B-2001-0931∙ FANUC Alpha-Serie SVM2 Zwei-Achsen-Servo-Antriebssteuerung

SVM2-Modul-Architektur 2 PCBs, ein Gehäuse

Die FANUC Alpha-Serie SVM2 ist ein zweiachsiger Servoverstärker, ein Modul, der zwei Servomotoren gleichzeitig antreibt.

Das Kabelbrett(A16B-2202-xxxx / A16B-2203-xxxx): die passive Verbindungsschicht. Sie trägt den DC-Bus-Eingang, die Motor-Ausgangsnetzteile, die Encoder-Rückkopplungsanschlüsse und die Verbindung des Typ-A-Schnittstellenkabel.

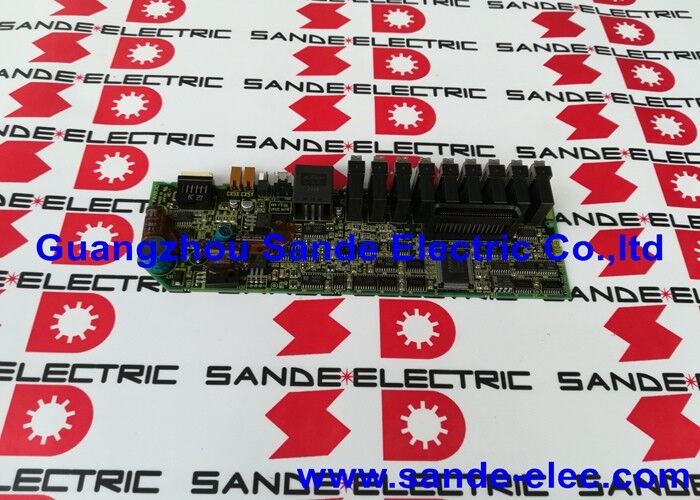

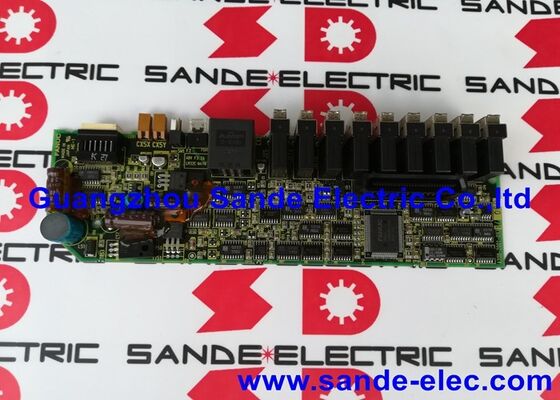

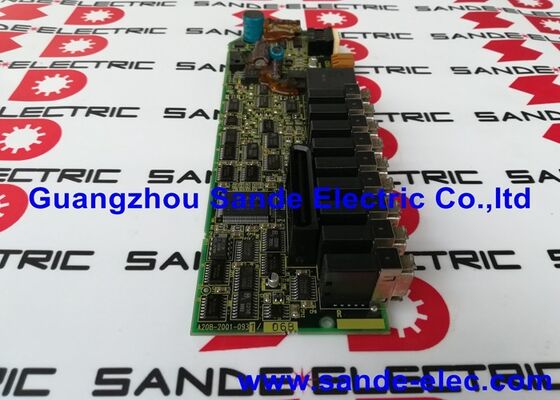

Das Kontrollbrett A20B-2001-0931Diese oberste Karte empfängt Achsenbefehle von der CNC über die Schnittstelle Typ A, führt Stromkontrollschleifen für beide Achsen, verarbeitet das Feedback des Codierers,Ausführung von Schutz- und Diagnoselogik, und erzeugt Torantriebssignale für die IGBT-Stromschalter.

Wenn sich der Antrieb ungewöhnlich verhält:  fortwährende Alarme, Achsenkommunikationsfehler, falsche Stromregelung  ist das A20B-2001-0931 das Ersatzziele für den Steuerbereich auf Bordebene.

Schlüsselmerkmale

Typ-A-Schnittstelle  Kommunikation zwischen CNC und Antrieb

Der Typ-A ist der analoge-digitale Servo-Bus, den FANUC in der Antriebsgeneration der Alpha-Serie verwendet hat.Ein dediziertes Kabel läuft von der CNC-Servo-Schnittstellenplatine zum Typ-A-Eingang des SVM2 auf der A20B-2001-0931Durch dieses Kabel sendet die CNC bei jedem Servo-Update-Zyklus Positions- und Geschwindigkeitsbefehle, und der Antrieb gibt Positionsfeedback und Statusdaten zurück.

Dies ist eine Generation früher als die in späteren FANUC-Systemen verwendete Glasfaser-FSSB-Schnittstelle.die Interface-Zutraulichkeit der A20B-2001-0931 Typ-A-Schaltkreise für die Achsenkommunikation der Maschine kritisch macht.

Anwendungsszenarien

Reparatur von Zweiachsen-Servoantrieben:Ein zweiachsiges Servomodul entwickelt einen Kontrollalarm, der bei der Neustellung vorübergehend löscht, aber sofort zurückkehrt, wenn der Antrieb aktiviert ist.Der A20B-2001-0931-Steuerplattenwechsel löst den anhaltenden Alarm und stellt beide Achsenfunktionen wieder her.

Ersatzteilplanung:Ein Wartungsteam unterstützt eine Maschinenwerkstatt mit mehreren Antrieben der FANUC Alpha-Serie SVM2 mit unterschiedlichen Stromstärken.Der Vorrat eines A20B-2001-0931 deckt den Bedarf an einem Ersatz der Steuerplatte für alle SVM2-12/12 ab., SVM2-20/20 und SVM2-40/40 Einheiten.

Häufig gestellte Fragen

F1: Ist A20B-2001-0931 die gleiche Steuerplatine, unabhängig von der aktuellen Bewertung von SVM2?

Die Funktion des Steuerplatzes und das Schaltkreislaufdesign sind bei allen SVM2-Varianten von 12/12 bis 40/40 und darüber hinaus gleich.Ein einziger A20B-2001-0931 ersetzt die Steuerplatine in einer dieser SVM2-Konfigurationen.

F2: Kann A20B-2001-0931 in einem SVM3-Modul (drei-Achsen-Modul) installiert werden?

Nr. SVM2- und SVM3-Module verwenden unterschiedliche Steuerplatten, die auf ihre spezifische Achsenzahl und Modularchitektur abgestimmt sind.Die A20B-2001-0931 ist nur für zweiachsige SVM2-Module spezifisch.

F3: Wie wird die Steuerplatine ausgetauscht, ohne die Stromversorgung zu stören?

Die oberste Karte A20B-2001-0931 befindet sich über der Verkabelung, verbunden über Board-to-Board-Anschlüsse und das Typ-A-Kabel.Für den Austausch der Steuerplatine müssen nur das Schnittstellenkabel Typ A und die Anschlüsse von Board zu Board getrennt werden Das Kabelbrett und die Stromkomponenten bleiben während des Kontrollbrettwechsels am Platz.

F4: Welche Alarmcodes weisen typischerweise auf einen Ausfall von A20B-2001-0931 hin?

Alarme im Zusammenhang mit Servobuskommunikation (Verbindungsfehler des Typs A), achsenspezifische Stromregelungsfehler, die auf beiden Achsen gleichzeitig auftreten (da eine Steuerplatine beide Achsen steuert),und Antrieb Alarme, die unabhängig von Motor oder Encoder Kabel Zustand bestehen bleiben alle Richtung SteuerungEinfach-Achsen-Alarme unter normaler Belastung deuten typischerweise eher auf den Motor, den Encoder oder die Leistungseinrichtung für diese spezifische Achse als auf die gemeinsame Steuerplatine hin.

F5: Müssen die Servo-Parameter nach dem Einbau eines Ersatzteils A20B-2001-0931 neu geladen werden?

Die Servo-Parameter werden im Parameterspeicher der CNC gespeichert, nicht in der Servo-Antriebssteuerung.Nach Montage des Ersatzteils und Wiederherstellung der Kommunikation Typ A, die CNC die vorhandenen Servo-Parameter automatisch anwendet, die Bereitschaft der Achse überprüft und eine Testbewegung bei niedriger Geschwindigkeit vor der Rückführung der Maschine in die Produktion durchführt.
