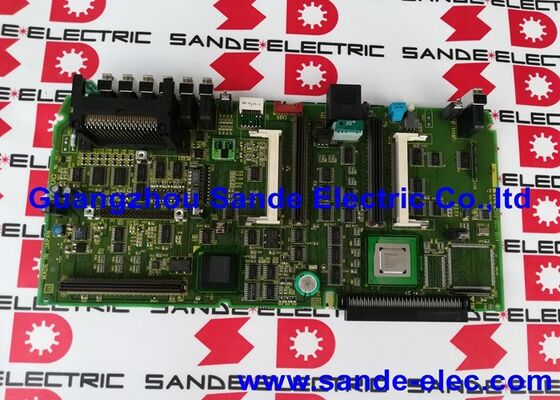

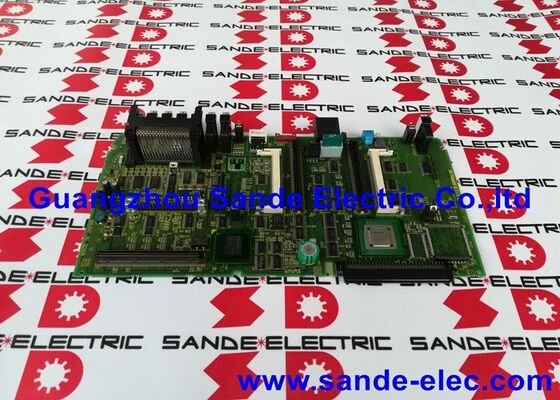

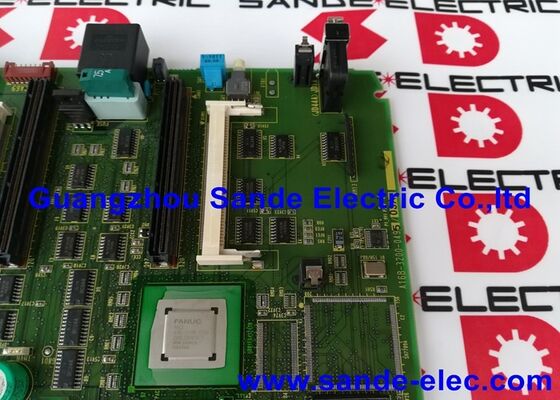

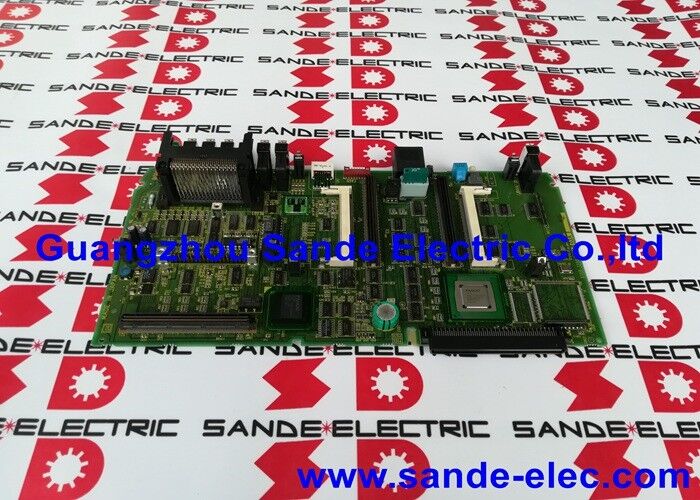

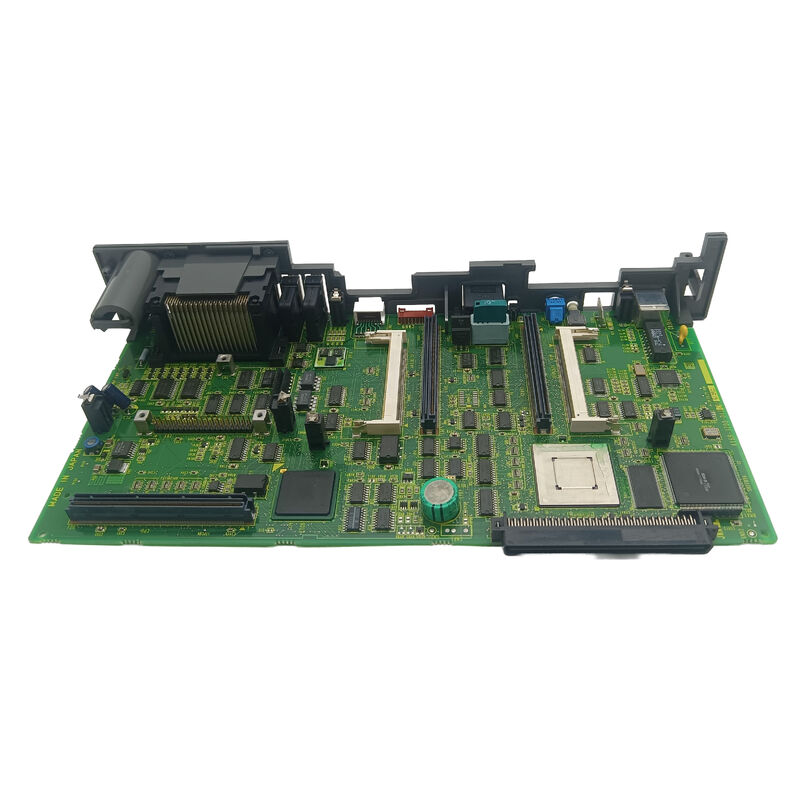

FANUC-Steuerplatte A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 | FANUC 0i Mate-B Haupt-CPU-Platine – Zentrale Masterplatine für CNC-Systeme der Serie 0i Mate Modell B

0i Mate – FANUCs kompakte, wirtschaftliche CNC-Plattform

Die FANUC Serie 0i Mate ist der kompakte, wirtschaftsorientierte Ableger der 0i CNC-Familie. Während der Standard-0i auf Allzweck-Werkzeugmaschinen abzielt, ist der 0i Mate für einfachere Maschinenanwendungen konzipiert – 2-Achsen- und 3-Achsen-Drehmaschinen, kleine Bearbeitungszentren und Produktionsbohrmaschinen, bei denen eine kosteneffiziente CNC ohne Einbußen bei der Zuverlässigkeit erforderlich ist.

Die Bezeichnung „Mate“ ist von Bedeutung: Sie bedeutet eine geringere E/A-Anzahl und eine geringere Achsenkapazität im Vergleich zur vollständigen 0i-Plattform, sodass sie für einfache Maschinentypen geeignet ist, bei denen die volle 0i-Fähigkeit nicht benötigt wird. Die Hardware nutzt jedoch die gleiche FANUC-Verarbeitungsqualität und -Architektur wie die breitere 0i-Familie.

Die A16B-3200-0495 ist die Haupt-CPU-Platine für die Model-B-Generation dieser 0i-Mate-Plattform – die Master-Platine, mit der alle anderen Platinen und Module in der 0i-Mate-B-Steuereinheit verbunden sind.

Wichtige Produktinformationen

Hauptvorstandsrolle – hier hängt alles zusammen

Die A16B-3200-0495 ist die Platine, über die alle anderen Komponenten im 0i Mate-B-Steuergerät ihre Signale und Energie weiterleiten. Optionsmodule, Speichermodule, E/A-Schnittstellenkarten und Servoschnittstellenkarten werden alle an die Busanschlüsse und die Rückwandplatine der Hauptplatine angeschlossen. Wenn die Hauptplatine ausfällt:

• Die CNC-Anzeige wird leer oder die Initialisierung schlägt fehl
• Es ist keine Achsbewegung möglich – das Servo-Interface kann keine Befehle empfangen
• Die PMC-Sequenzlogik kann nicht ausgeführt werden – Maschinenverriegelungen und Aktuatorsteuerung werden eingestellt
• Die Kommunikation mit Bedienfeldern und externen Geräten geht verloren

All dies kommt von einem Board. Durch den Austausch des A16B-3200-0495 durch einen korrekt konfigurierten Ersatz – mit neu installierten entsprechenden SMD-Speichermodulen – werden alle Systemfunktionen gleichzeitig wiederhergestellt.

Anwendungsszenarien

0i Mate-B CNC-Drehmaschinenfehler:Eine 2-Achsen-CNC-Drehmaschine mit einer 0i Mate-B-Steuerung startet nicht. Das Display zeigt nach dem Einschalten keine Reaktion. Nachdem sichergestellt wurde, dass das Netzteil ordnungsgemäß funktioniert, wird das A16B-3200-0495 als ausgefallene Hauptplatine identifiziert. Durch den Einbau eines Ersatzes und die Wiederherstellung der Parameter aus dem Backup wird die Drehmaschine wieder in Produktion genommen.

Überholung der CNC-Steuerung:Ein Werkzeugmaschinenhändler, der ein älteres 0i Mate-B-System überholt, tauscht im Rahmen einer kompletten Überholung der Steuereinheit die Hauptplatine A16B-3200-0495 aus und stellt so sicher, dass die überholte Maschine mit einer neuen Hardware-Grundausstattung startet.

FAQ

F1: Was ist der Unterschied zwischen der 0i Mate-B und der Standard-0i-B-CNC?

Der 0i Mate-B ist eine Version der 0i-B-Plattform mit reduzierter Konfiguration, die für einfachere Werkzeugmaschinen mit weniger Achsen (typischerweise 2–3) und geringeren E/A-Anforderungen entwickelt wurde. Der Standard 0i-B unterstützt mehr Achsen, mehr E/A und mehr Optionskarten. Beide verwenden eine ähnliche Hardware-Architektur, aber die Hauptplatinen haben unterschiedliche Teilenummern – das 0i Mate-B verwendet die A16B-3200-0495, während das 0i-B die A16B-3200-0490/0491-Serie verwendet. Sie sind nicht austauschbar.

F2: Welche SMD-Module müssen von der Originalplatine auf die Ersatzplatine A16B-3200-0495 übertragen werden?

Die FROM-Module (CNC-Systemsoftware), SRAM-Module (Parameter und Programme) und alle auf der ursprünglichen Hauptplatine installierten DRAM-Module müssen identifiziert, sorgfältig entfernt und in den gleichen Steckplatzpositionen auf der Ersatzplatine neu installiert werden. Diese Module tragen die maschinenspezifischen Daten. Ohne sie gibt die CNC beim Start einen Alarm mit Fehlern in der Systemsoftware oder fehlenden Parametern aus.

F3: Muss der A16B-3200-0495 nach der Installation programmiert werden?

Die Platine selbst erfordert keine Firmware-Programmierung – sie arbeitet mit der CNC-Systemsoftware, die in den FROM-Modulen enthalten ist. Sollten jedoch auch die FROM- oder SRAM-Module der Originalplatine ausgefallen sein, muss die CNC-Systemsoftware neu installiert und alle CNC-Parameter neu eingegeben werden. Aus diesem Grund ist eine vollständige Sicherung der Parameter vor dem Austausch der Hauptplatine von entscheidender Bedeutung.

F4: Kann der A16B-3200-0495 auf Platinenebene repariert werden?

Die Reparatur von FANUC-Haupt-CPU-Platinen auf Platinenebene wird von spezialisierten CNC-Elektronik-Reparaturzentren angeboten. Bei einer produktionskritischen Maschine ist der direkte Austausch in der Regel schneller als die Reparatur. In nicht dringenden Situationen ist eine qualifizierte Reparatur eine kostengünstige Alternative, wenn der Ausfall auf eine einzelne Komponente und nicht auf einen weit verbreiteten Schaden zurückzuführen ist.

F5: Welche Dokumentation ist für den Austausch von A16B-3200-0495 erforderlich?

Erforderlich: das FANUC Series 0i Mate-B-Anschlusshandbuch (Hardware-Abschnitt) für Platinenpositionsdiagramme und SMD-Modulsteckplatzzuweisungen; das CNC-Wartungshandbuch für Sicherheitsverfahren und Verfahren zur Parametersicherung/-wiederherstellung; und der Parameterausdruck oder die Sicherungsdatei der Maschine. Ohne Parametersicherung ist für die Wiederherstellung nach dem Austausch der Hauptplatine eine Kontaktaufnahme mit dem Maschinenhersteller erforderlich.
