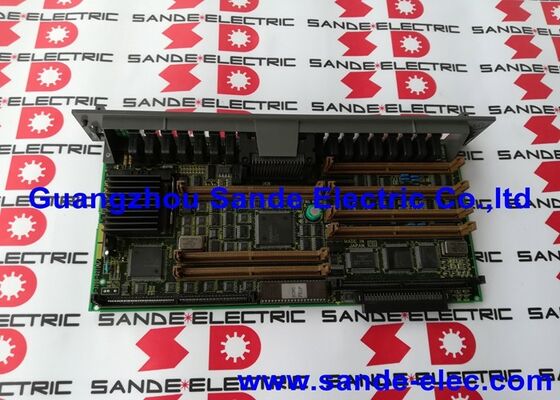

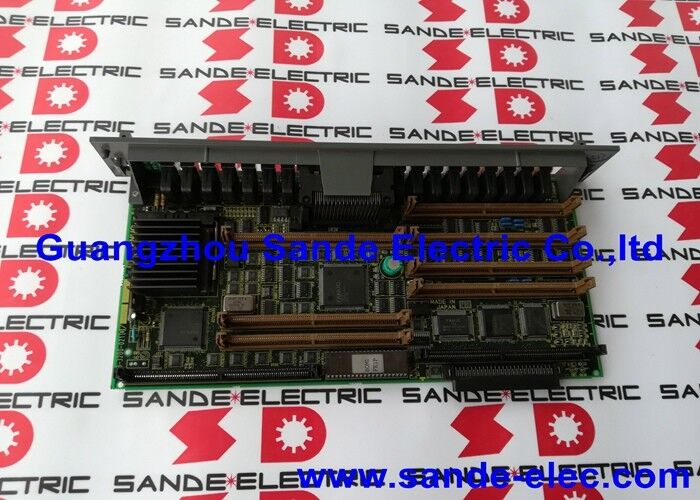

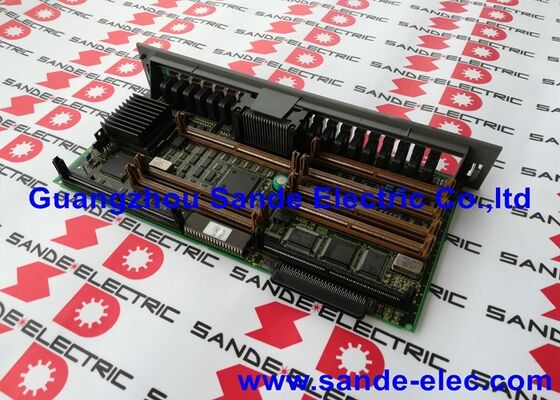

FANUC A16B-3200-0210 CPU-Board A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | FANUC Series 18 Model C Haupt-CPU-Board – Intel i486DX2 / 66 MHz / 32-bit / 6-Achsen / 18-MC / 18-TC / 180-MC

Serie 18C – Die letzte der Pre-i-Generation

Das FANUC Series 18 Model C (FS18C) stellt die letzte Iteration der CNC-Plattform der Series 18 vor dem Übergang zur 18i-Hardware (i-Generation) dar. Das Modell C führte den Intel i486DX2-Prozessor ein – ein bedeutendes Upgrade gegenüber den früheren 8-Bit- und 16-Bit-Prozessoren, die in den Serien 18 Modell A und Modell B verwendet wurden – und behielt gleichzeitig die grundlegende Architektur der Produktfamilie der Serie 18 bei.

Maschinen, die auf der 18-C-Plattform gebaut wurden, sind noch immer im aktiven Produktionsbetrieb. Die A16B-3200-0210 ist die Masterplatine für diese Systeme – die zentrale Platine, an die alle SMD-Optionsmodule angeschlossen werden, und die Platine, die die physikalischen Grenzen dessen festlegt, wofür die 18-C-CNC konfiguriert werden kann.

Wichtige Spezifikationen

Neun Modulsteckplätze – Systemkonfiguration durch SMD-Module

Die A16B-3200-0210 wird als generisches Basisboard ohne SMD-Steckmodule (Surface Mount Device) geliefert. Die neun Modulsteckplätze des Boards nehmen die Module auf, die die Leistungsfähigkeit des jeweiligen Systems definieren:

• SRAM-Modul:Batteriegepufferte Parameter- und Programmspeicherung
• Flash-ROM-Modul (FROM):Systemsoftware und langfristige Programmspeicherung
• DRAM-Modul:Arbeitsspeicher für die CPU-Verarbeitung
• Servosteuermodul:Achsensteuerungsschnittstelle
• Servo-Interface-Modul:FSSB- oder Typ-A-Servobus-Anschluss
• Spindelsteuermodul:Analoge oder digitale Spindelschnittstelle
• Peripherie-I/O-Modul:Maschinen-E/A-Schnittstelle
• CRT/LCD-Anzeigemodul:Display-Steuerungsschnittstelle
• Kommunikationsmodul:RS-232-, RS-422- oder Ethernet-Optionen

Aufgrund dieses modularen Aufbaus wird die Platine „ohne SMD-Module geliefert“ – die Kombination der Module macht die Platine spezifisch für eine bestimmte Maschine und einen bestimmten CNC-Typ. Die generische A16B-3200-0210-Karte akzeptiert jede gültige Kombination dieser Module, um der ursprünglichen Konfiguration der installierten Maschine zu entsprechen.

Anwendungsszenarien

Ausfall der Hauptplatine des Bearbeitungszentrums 18-MC:Ein Bearbeitungszentrum mit FANUC 18-MC CNC startet nicht. Nach Bestätigung der Integrität der Stromversorgung wird A16B-3200-0210 als Fehlerstelle identifiziert. Der Einbau einer Ersatzplatine – mit wieder installierten Original-SMD-Modulen – und die anschließende Parameterwiederherstellung aus dem Backup bringen das Bearbeitungszentrum wieder in Produktion.

Austausch der 18-TC-Drehmittenplatte:Auf der Hauptplatine eines Drehzentrums tritt ein zeitweiliger Fehler auf, der zu zufälligen Resets führt. Die Ersatzplatine A16B-3200-0210 stellt den stabilen Betrieb mit den vorhandenen SMD-Modulen und der CNC-Software wieder her.

CNC-Wartungsüberholung:Ein älteres 18-MC-Bearbeitungszentrum wird einer umfassenden CNC-Überholung unterzogen. Der A16B-3200-0210 wird im Rahmen einer Erneuerung auf Platinenebene ausgetauscht, während alle SMD-Module überprüft und neu installiert werden.

FAQ

F1: Welche SMD-Module müssen separat bestellt werden, um ein vollständiges A16B-3200-0210-System zu vervollständigen?

Die benötigten Module hängen von der spezifischen 18-C-CNC-Konfiguration ab. Mindestens: ein FROM-Modul (CNC-Systemsoftware), ein SRAM-Modul (Parameter und Programme) und ein DRAM-Modul (Arbeitsspeicher). Servo-, Spindel- und Kommunikationsmodule hängen von der Achsenanzahl und dem Antriebstyp der Maschine ab. Identifizieren Sie die installierten Modultypen anhand der Original-Hauptplatine, bevor Sie Ersatz bestellen – die Modul-Teilenummern sind auf jedem SMD-Moduletikett aufgedruckt.

F2: Ist der A16B-3200-0210 mit der CNC der Serie 16C kompatibel?

Der A16B-3200-0210 ist für die Plattform der Serie 18C/18M/T bestätigt. Während einige Quellen diese Platine in der Dokumentation der Serie 16/18 Modell B auflisten, verwenden die Serien 16C und 18C verwandte, aber unterschiedliche Hauptplatinen-Hardware. DNC Electronics gibt an, dass es sich hierbei um „die Haupt-Master-CPU-Karte für das Fanuc 18-C-Steuerungssystem“ handelt. Bestätigen Sie vor der Bestellung das Ziel-CNC-Modell – 16C oder 18C, da die angrenzenden Platinen-Teilenummern für 16C gelten.

F3: Wie hoch ist die maximale Programmspeicherkapazität, die mit diesem Board erreichbar ist?

Der Programmspeicher wird durch die auf dem A16B-3200-0210 installierten FROM- und SRAM-Module bestimmt – nicht durch die Hauptplatine selbst. Die neun Modulsteckplätze des Boards nehmen Module mit unterschiedlicher FROM-Kapazität auf, und SRAM-Module unterschiedlicher Größe bestimmen die Anzahl und Größe der Programme, die mit Batterieunterstützung gespeichert werden können. Die Kombination aus FROM- und SRAM-Modulen definiert die gesamte Programmspeicherkonfiguration des Systems.

F4: Erfordert die Montage des A16B-3200-0210 eine Neueingabe aller Parameter und Programme?

Ja, sofern die SMD-Module nicht von der ausgefallenen Platine übernommen werden. Das SRAM-Modul behält Parameter und Programme (mit Batteriepufferung). Wenn das SRAM-Modul von der Originalplatine intakt ist und auf das Ersatz-A16B-3200-0210 übertragen wird, bleiben die CNC-Daten erhalten. Wenn auch das SRAM-Modul ausgefallen ist, ist eine vollständige Wiederherstellung aus dem Backup erforderlich. Aus diesem Grund ist die regelmäßige Sicherung der Parameter eine wesentliche Wartungsmaßnahme.

F5: Kann der A16B-3200-0210 für eine verbesserte Leistung um eine RISC-Prozessoroption erweitert werden?

DNC Electronics weist darauf hin, dass der A16B-3200-0210 „mit mehreren Arten von OPTION-PCBs und RISC-Prozessoren für zusätzliche Aufgaben betrieben werden kann“. Einige CNC-Systeme von FANUC boten optionale RISC-Coprozessorplatinen zur Beschleunigung bestimmter Funktionen – vor allem Hochgeschwindigkeitskonturierung und erweitertes Look-Ahead. Die Modulsteckplätze des A16B-3200-0210 können diese Optionskarten aufnehmen. Die vollständige Liste der unterstützten Optionskarten und deren Installationsanforderungen finden Sie in den Anschluss- und Wartungshandbüchern der FANUC-Serie 18C.
