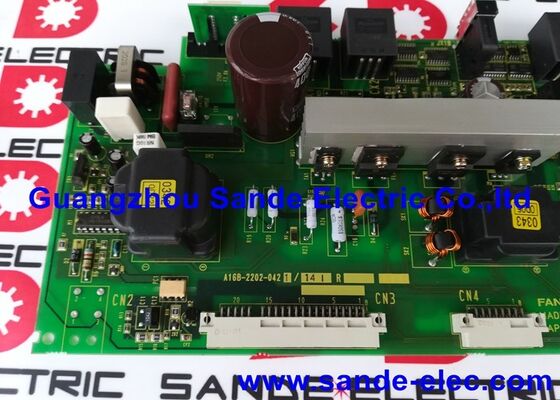

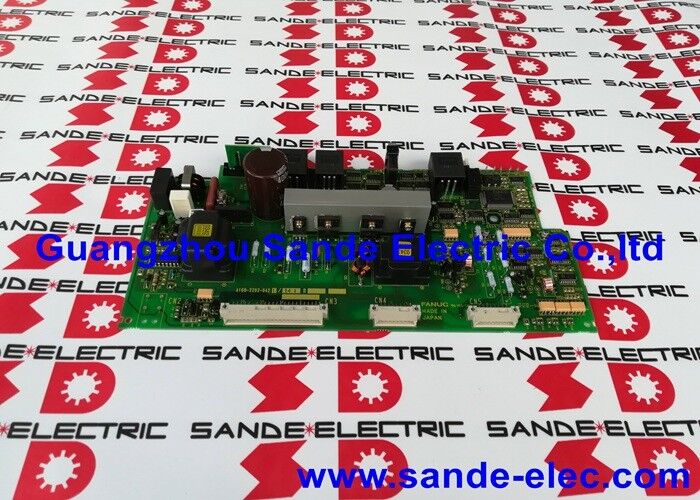

A16B-2202-0421 Fanuc-Platine A16B22020421 A16B-22O2-O421

A16B-2202-0421 | FANUC Alpha PSM Servo-Stromversorgungs-Steuerplatine – PSM-15 bis PSM-55 / 200 VAC / 283–325 VDC regenerativ / DC-Bus

PSM – Die DC-Bus-Quelle für alle Alpha-Antriebe

In einem Servosystem der FANUC Alpha-Serie enthält der Antriebsschrank drei Arten von Modulen auf einem gemeinsamen DC-Bus:

• PSM (Stromversorgungsmodul):Wandelt Wechselstromnetz in den Gleichstrombus um. Alle anderen Module beziehen von diesem Bus.
• SVM (Servomodul):Treibt Servomotoren über den DC-Bus an.
• SPM (Spindelmodul):Treibt den Spindelmotor über den DC-Bus an.

Das PSM ist die elektrische Grundlage des gesamten Antriebssystems. Kein Servomotor dreht sich, keine Spindel läuft und es gibt keinen DC-Bus, es sei denn, das PSM funktioniert ordnungsgemäß.

Die A16B-2202-0421 ist die Steuerplatine im PSM. Es verwaltet die Gleichrichtungs- und Leistungsfaktorkorrekturschaltungen, überwacht die DC-Busspannung, führt die Stromabschaltsequenz auf Befehl oder Alarm aus und übernimmt die Regenerationsfunktion – die Rückführung der Bremsenergie des Motors vom DC-Bus zurück in das Wechselstromnetz.

Wichtige Spezifikationen

PSM-Alarmcodes

Das PSM generiert Alarmcodes, die die CNC anzeigt, wenn ein Fehler auftritt. Der A16B-2202-0421 überwacht und meldet diese Bedingungen:

• AL-01:Überstrom im Hauptstrommodul
• AL-02:Kühlgebläse hat angehalten
• AL-03:Kühlkörpertemperatur ungewöhnlich hoch
• AL-04:Die DC-Busspannung ist gesunken
• AL-05:Der Hauptkondensator wurde nicht innerhalb der angegebenen Zeit aufgeladen
• AL-06:Eingangsstromversorgung anormal
• AL-07:Die DC-Busspannung ist ungewöhnlich hoch

Anwendungsszenarien

PSM-Alarmdiagnose:Ein FANUC Alpha-Antriebssystem erzeugt nach dem Einschalten einen dauerhaften AL-04-Alarm (DC-Spannungsabfall). Die AC-Eingangsversorgung wird als korrekt bestätigt und die Hauptleistungsstufe (Verdrahtungsplatine und Leistungsgeräte) wird als intakt getestet. Als Fehlerquelle wird die Steuerplatine A16B-2202-0421 identifiziert. Durch den Austausch wird die DC-Bus-Spannungsregelung des PSM wiederhergestellt.

Wartungsüberholung des Antriebssystems:Bei einer geplanten Überholung eines Antriebsschranks der Alpha-Serie wird der A16B-2202-0421 im Rahmen einer proaktiven PCB-Erneuerung ausgetauscht, um altersbedingte Ausfälle der PSM-Steuerplatine in einem Produktionssystem mit hoher Auslastung zu verhindern.

FAQ

F1: Wenn das PSM einen AL-07-Alarm (DC-Bus-Überspannung) anzeigt, deutet dies immer auf einen Fehler der Steuerplatine hin?

AL-07 kann mehrere Ursachen haben: ein Fehler in der Steuerplatine, ein ausgefallener Regenerationskreis, der die Rückführung der Energie ins Netz verhindert, oder ein plötzliches Verzögerungsereignis mit hoher Trägheit, das vorübergehend die Regenerationskapazität überschreitet. Stellen Sie sicher, dass die Verzögerungsrampen in den CNC-Parametern nicht zu aggressiv eingestellt sind, bevor Sie A16B-2202-0421 austauschen. Wenn der Alarm bei normalen Verzögerungsraten auftritt, ist die Steuerplatine oder Leistungsstufe die wahrscheinliche Fehlerquelle.

F2: Kann der A16B-2202-0421 mit den PSM-Modellen mit dem BM-Suffix verwendet werden (z. B. A06B-6087-H115#BM)?

Das Suffix #BM weist auf eine CE-gekennzeichnete Variante des PSM-Moduls hin. Die entsprechende Steuerplatine für diese CE-gekennzeichneten Varianten ist die A16B-2202-0424, nicht die A16B-2202-0421. Diese beiden Platinenversionen sind spezifisch für die jeweiligen Modulvarianten und nicht austauschbar. Überprüfen Sie, ob es sich bei dem installierten PSM um die Standard- oder BM-Variante handelt, bevor Sie die Ersatzsteuerplatine bestellen.

F3: Was ist die Verdrahtungsplatine und muss sie gleichzeitig mit der A16B-2202-0421 ausgetauscht werden?

Das PSM enthält zwei Hauptplatinen: die Steuerplatine (A16B-2202-0421) und die Verdrahtungsplatine (die für die PSM-Nennleistung spezifische Variante A20B-1006-xxxx). Die Verdrahtungsplatine übernimmt die Hochstromanschlüsse; Die Steuerplatine verwaltet die Regelungs- und Schutzlogik. Sofern die Verdrahtungsplatine keine sichtbaren Schäden aufweist (Brandflecken, ausgefallene Komponenten, beschädigte Anschlüsse), muss bei einem Ausfall der Steuerplatine nur die Steuerplatine A16B-2202-0421 ausgetauscht werden.

F4: Ist es sicher, den A16B-2202-0421 zu testen, indem das PSM mit Strom versorgt wird, ohne dass SVM- oder SPM-Module angeschlossen sind?

Das PSM kann einen DC-Bus ohne angeschlossene Lastmodule aufbauen. Dies ist ein gültiger Isolationstest zur Überprüfung der PSM-Funktion vor dem erneuten Anschließen von Antriebsmodulen. Die DC-Buskondensatoren laden sich jedoch auf 283–325 VDC auf. Beachten Sie alle Hochspannungs-Sicherheitsvorkehrungen: Berühren Sie niemals DC-Busklemmen oder interne Komponenten, während das Gerät mit Strom versorgt wird. Warten Sie nach dem Ausschalten den Entladezyklus des Kondensators ab (normalerweise 5–10 Minuten), bevor Sie auf das Innere des PSM zugreifen.

F5: Wie interagiert der A16B-2202-0421 während einer kontrollierten Abschaltsequenz mit der CNC?

Die CNC sendet über das Servo-Aktivierungssignal einen Stromabschaltbefehl an das PSM, bevor sie die Wechselstromversorgung in einer kontrollierten Abschaltung unterbricht. Der A16B-2202-0421 reagiert, indem er der Leistungsstufe den Befehl gibt, die Regeneration zu stoppen, den DC-Bus über einen kontrollierten Impedanzpfad auf ein sicheres Niveau entladen zu lassen und dann abzuschalten. Diese Reihenfolge verhindert einen plötzlichen Zusammenbruch der DC-Busspannung, der die Antriebsparameter beeinträchtigen oder mechanische Probleme durch einen plötzlichen Leistungsverlust der Achse verursachen könnte.
