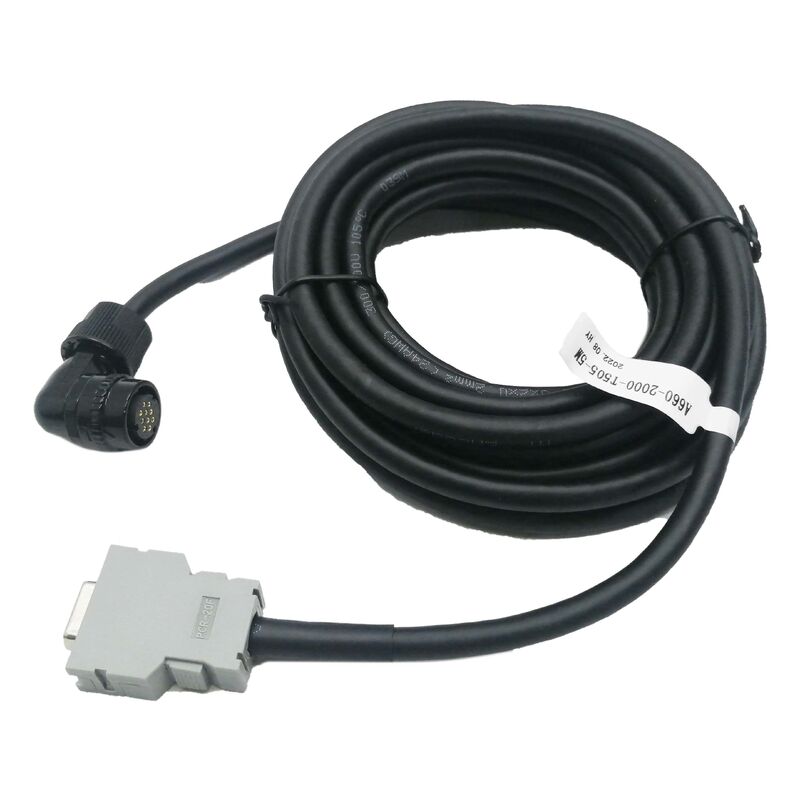

Winkelförmiges Verbindungs- und Verschlüsselungskabel

Der A660-2005-T505 ist die Winkelversion des Pulscoder-Coder-Kabels von FANUC, die in Bezug auf Signalgehalt, Flexibilität und Funktionsfähigkeit identisch ist mit dem geraden Stecker A660-2005-T506.und Ölwiderstand, jedoch mit dem Motor-End-Anschlusskörper in 90° Richtung der Kabellachse ausgerichtet, wobei der gerade T506-Anschluss das Kabel in Linie mit dem Kabelkörper verlässt,der Winkelanschluss T505 verlässt das Kabel in einem rechten Winkel das Kabel verlässt das Anschlusshaus seitlich und nicht axial.

Dieser Unterschied in der Steckgeometrie ist der einzige Unterschied zwischen den Spezifikationen T505 und T506, die beide die gleiche FANUC-Impulscoder-Schnittstelle an den gleichen FANUC-SVM-Verstärker CN2-Coder-Eingang anschließen.

Wichtige Produktinformationen

Wann sollte man den Winkel T505 über den geraden T506 wählen?

Die Auswahl der Steckverbinder orientiert sich an der verfügbaren Fläche an der Steckdose des Motorimpulscoder:

Platz hinter dem Encoder-Anschluss:Der gerade T506-Anschluss benötigt einen freien Platz direkt hinter der Encoder-Steckdose des Motors, um den Anschlusskörper und das Kabel axial ausdehnen zu können.Motoren sind an Wänden angebracht., in Abgründen oder in Ausrichtungen, in denen dieser Achsraum nicht vorhanden ist.

Winkelverbindung bei begrenztem Achsraum:Der 90°-Ausgang des T505 bedeutet, dass das Kabel zur Seite abfährt. Der Steckverbinder kann vollständig an der Steckdose für den Pulscoder gesetzt und gesperrt werden, auch wenn hinter dem Motor kein Freiraum besteht.In begrenzten Motormontagepositionen, ermöglicht der T505 die Installation von Kabeln, wenn der T506 nicht verwendet werden kann.

Kabelvermittlungsrichtung:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.

Anwendungen

Bearbeitungsstätten mit CNC-Servoachsen ­ Motorverbindungen:Motoren, die in Einbauten, in der Nähe von Bauteilen oder gegen die Wand der Platten montiert sind, wo der gerade T506 nicht installiert werden kann, da hinter der Steckdose für den Pulscoder kein axialer Abstand besteht.

FANUC Beta BM-Servomotoren:Aus der Wartungsdokumentation bestätigt als Servicekabel für FANUC Beta BM-Motor-Impulscoder-Anschlüsse ‡ kompakte Servomotoren, bei denen montierbare Einschränkungen häufig den Winkelanschluss erfordern.

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WFANUC-Servomotoren auf CNC-Drehmaschinen, bei denen für die Motorinstallationsgeometrie ein 90°-Kabelausgang erforderlich ist.

FANUC Roboterarm-Achsenantriebe:Gemeinsame Antriebs-Servomotoren in FANUC-Robotern, bei denen der Motoransatz den Zugang zu den direkten Steckverbindern einschränkt.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A660-2005-T505 und A660-2005-T506?

T505 verfügt über einen Winkelanschluss (90°, Ellenbogen) am Motorende; T506 verfügt über einen geraden Anschluss. Alle anderen Spezifikationen signalprotokoll, Flexibilität, Ölwiderstand, Widerstandskette,und Verstärker-Seiten-Anschluss sind identisch. Wählen Sie T505, wenn die Motormontageposition keinen axialen Platz hinter der Steckdose für den Pulscoder zulässt; wählen Sie T506, wenn ein gerader Ausgang bevorzugt wird oder der Platz zulässt.

F2: Was ist der FANUC Beta BM-Motor und warum verwendet er das Kabel T505?

FANUC Beta BM-Motoren sind kompakte Servomotoren der FANUC Beta-Serie typischerweise für kleinere Servoachsen bei kostengünstigeren CNC-Maschinen, CNC-Schleifen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDer kompakte Formfaktor des Beta BM und die Montagebeschränkungen kleinerer Werkzeugmaschinenkonfigurationen erfordern häufiger den Winkelanschluss T505.T505 ist in den Spezifikationen für Beta-BM-Servo-Kabel von FANUC bestätigt.

F3: Ist der Winkelanschluss auf der A660-2005-T505 90° fest oder verstellbar?

Der T505-Anschluss hat einen festen Winkel von 90° die Ausfahrtrichtung des Kabels in Bezug auf die Verbindungsfläche wird durch die Geometrie des Verbindungsgehäuses festgelegt und kann nach der Herstellung nicht angepasst werden.Vor der Installation des T505, bestätigen, dass die feste 90°-Ausfahrtrichtung mit dem vorgesehenen Kabelweg ausgerichtet ist, um eine scharfe Kabelbiegung in der Nähe des Steckers zu vermeiden, die das Kabel belastet.

F4: Kann A660-2005-T505 für dieselben Motoren wie T506 verwendet werden?

Ja T505 und T506 dienen denselben Motortypen (FANUC Alpha i und Beta-Servomotoren der Serie mit Impulscoder-Schnittstellen) mit derselben elektrischen Schnittstelle.Die Motorkompatibilität wird durch die elektrische Spezifikation des Kabels bestimmt (Impulscoder-Serie)Wenn der Motor und die Montageposition mit einer der beiden Konnektororientierungen kompatibel sind, sind sowohl T505 als auch T506 gültig.
