Verlängerung Fanuc Glasfaser AC Servomotorkabel 1m A02B-0236-K853

A02B-0236-K853 | FANUC-Glasfaserkabelbaugruppe – 1 m / FSSB / im Schrank / SVM-Servo-Daisy-Chain

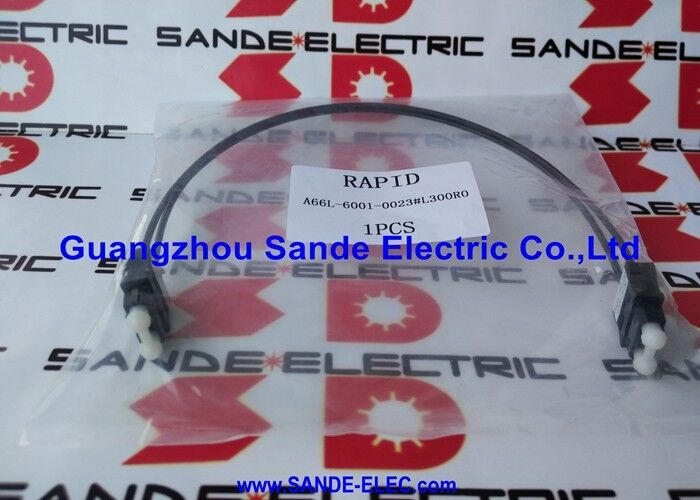

FANUC FSSB-Glasfaserkabelbaugruppe mit 1 m Länge

A02B-0236-K853 ist die Katalognummer von FANUC für A66L-6001-0023#L1R003 – das 1 Meter lange FSSB-Glasfaserkabel für die Verbindung von Servomodulen im Schaltschrank. Beide Teilenummern beziehen sich auf die gleiche physische Kabelbaugruppe: 1 Meter nicht ummantelte optische Kunststofffaser mit COP10A-Stecker an einem Ende und COP10B-Stecker am anderen Ende.

Das Katalogpräfix A02B-0236 ist die Zubehörkatalogbezeichnung von FANUC, die für bestimmte CNC-Systemkomponenten verwendet wird, wenn sie separat von der A66L-Serie verpackt oder katalogisiert werden – die beiden Nummern verweisen direkt auf Beschaffungs- und Wartungszwecke.

Wichtige Spezifikationen

FSSB – Der serielle Servobus, den dieses Kabel bedient

Der FSSB (FANUC Serial Servo Bus) ist der optische Hochgeschwindigkeitskommunikationsbus, der die FANUC CNC-Steuerplatine mit den Servoverstärkermodulen (SVM) im Antriebsschrank verbindet:

CNC-Board überträgt Achsbefehle:Geschwindigkeitssollwerte, Positionsreferenzimpulse und Antriebsfreigabesignale werden in jedem Interpolationszyklus (normalerweise 1 ms oder 0,5 ms) vom FSSB-Ausgang der CNC zum ersten SVM in der Kette übertragen.

SVMs übertragen Encoder-Feedback:Jede SVM gibt ihre Motor-Encoder-Daten, den Antriebsstatus und Fehlerinformationen gleichzeitig im selben seriellen Frame an die CNC zurück.

Daisy-Chain-Topologie:SVM-Module sind in Reihe geschaltet – CNC → SVM1 → SVM2 → SVM3 → ... Jedes A02B-0236-K853-Kabel verbindet einen COP10A-Ausgang mit dem COP10B-Eingang des nächsten Moduls. Alle Achsen in der Kette werden über ihre Position in der Reihenfolge angesprochen.

Anwendungen

FANUC αi-Servosysteme:Alle FANUC CNC-Bearbeitungszentren, Drehzentren, Schleifmaschinen und andere CNC-Geräte verwenden Servomodule der αi-Serie – ein A02B-0236-K853 pro schrankinternem SVM-zu-SVM- oder CNC-zu-SVM-Verbindungssegment.

FANUC R-30iA/R-30iB/R-30iB+ Robotersteuerungen:Robotersteuerungsschränke verwenden FSSB, um die Hauptplatine mit internen Servoverstärkermodulen zu verbinden – A02B-0236-K853 überbrückt benachbarte Module innerhalb der Robotersteuerung.

FANUC 16i/18i/21i/30i CNC-Systeme:Jeder CNC-Schaltschrank, in dem SVM-Module in der FSSB-Daisy-Chain installiert sind.

FAQ

F1: Ist A02B-0236-K853 dasselbe wie A66L-6001-0023#L1R003?

Ja – beide Teilenummern kennzeichnen das identische Produkt: ein 1 Meter langes, nicht ummanteltes FSSB-Kunststoff-Glasfaserkabel mit COP10A- und COP10B-Anschlüssen. A02B-0236-K853 ist die A02B-Katalognummer, die in spezifischen Zubehördokumenten für das FANUC-System verwendet wird; A66L-6001-0023#L1R003 ist die A66L-Kabelseriennummer, die in allgemeinen Ersatzteilkatalogen verwendet wird. Beide Nummern können zur Identifizierung desselben Ersatzkabels verwendet werden.

F2: Welcher FANUC-Alarm weist auf ein ausgefallenes oder defektes A02B-0236-K853 FSSB-Kabel hin?

Ein getrenntes oder defektes FSSB-Kabel führt dazu, dass die CNC ab dem Unterbrechungspunkt in der Verkettung die Kommunikation mit allen SVM-Modulen verliert. FANUC generiert den Servoalarm SV0401 (Servo nicht bereit), SV5136 oder SV5137 (FSSB-Kommunikationsfehler) für alle Achsen, die nicht mehr erreichbar sind. Der Alarm benennt normalerweise die erste nicht erreichbare Achse in der Kette. Überprüfen Sie die FSSB-Verbindungen von dieser Achse vor der CNC, bis der Fehler lokalisiert ist.

F3: Kann A02B-0236-K853 (1 m) dort verwendet werden, wo ein kürzeres oder längeres Kabel benötigt wird?

Das 1 m lange Kabel kann immer dort verwendet werden, wo ein kürzeres Kabel funktionieren würde – überschüssiges Kabel wird im Inneren des Schranks verlegt und festgeklemmt. Wenn ein längeres Kabel benötigt wird, bestellen Sie die entsprechende längere Variante: A66L-6001-0023#L2R003 (2 m) oder länger. Glasfaserkabel können nicht gekürzt werden – das Polieren der Endflächen von Glasfasern erfordert werksseitige Präzisionsausrüstung.

F4: Welche Wartung ist für die COP10A/COP10B-Anschlüsse an A02B-0236-K853 erforderlich?

Die optischen Anschlussflächen sollten regelmäßig überprüft werden – Verunreinigungen auf der polierten Faserfläche erhöhen die Einfügungsdämpfung und führen schließlich zu FSSB-Kommunikationsfehlern. Verwenden Sie Reinigungswerkzeuge für Glasfasern (fusselfreie Reinigungsstäbchen mit geeigneter optischer Reinigungsflüssigkeit), um verschmutzte Steckerflächen zu reinigen. Berühren Sie die Faseroberfläche niemals mit bloßen Fingern – Hautöle verunreinigen die Faseroberfläche und erhöhen den Einfügungsverlust.
