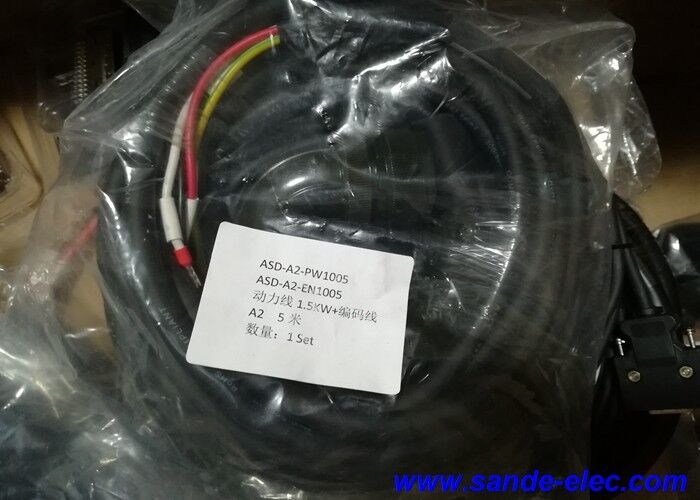

DELTA RS232 Servomotorkabel Antriebskabel ASD-A2-EN1005

ASD-A2-EN1005 ∙ Delta ASDA-A2 Encoder Feedback Kabel ∙ 5m / vormontiert / ASDA-A2 zum ECMA Servomotor Encoder

Ein Encoder-Rückkopplungskabel für Delta ASDA-A2-Servosysteme

Das ASD-A2-EN1005 ist ein 5 Meter langes vormontiertes Encoder-Rückkopplungskabel aus dem Zubehörprogramm des ASDA-A2-Servosystems von Delta Electronics. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

Bei 5m, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Schlüsselmerkmale

ASDA-A2 Encoder-Schnittstelle

Das ASDA-A2-Servosystem verwendet einen in den ECMA-Servomotor integrierten hochauflösenden Encoder:

Auflösung des 20-Bit-Encoders:Delta-ECMA-Motoren sind mit einem 20-Bit-Encoder ausgestattet, der048- 576 Zählungen pro Umdrehung für eine außergewöhnliche Positionslösung.Diese hochauflösende Rückkopplung ermöglicht dem ASDA-A2 die exakte Positionierung, die in hochgenauen CNC- und Automatisierungsanwendungen erforderlich ist.

Absolute Encoderunterstützung:Einige ECMA-Motorvarianten umfassen einen 17-Bit-Absolute-Encoder, der Positionsdaten über das Abschalten speichert.für den Einsatz der Antriebsstromleitung.

Daten des seriellen Hochgeschwindigkeitscoder:Der Encoder übermittelt Positionsdaten an den ASDA-A2 über eine Hochgeschwindigkeits-Serienschnittstelle.

Anwendungen

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WECMA-Servomotoren auf CNC-Bearbeitungszentren, Drehzentren und Schleifmaschinen mit ASDA-A2-Antrieben 1 ASD-A2-EN1005 pro Servoachse auf Standardstrecken von 5 m.

Positionierung der Industrieautomation:ASDA-A2-betriebene Servoachsen auf automatisierter Montage, Materialbehandlung und Präzisionspositionierungsanlagen mit ECMA-Motoren.

Hochgeschwindigkeitsverpackung und -kennzeichnung:Servo-gesteuerte Web-Handhabungs-, Füll- und Kennzeichnungsanlagen mit ASDA-A2- und ECMA-Servosystemen.

Präzisionsbewegungssteuerung:E-CAM (Electronic Cam) und synchronisierte Bewegungsanwendungen mit den fortschrittlichen Steuerungsfunktionen von ASDA-A2Rotationsschnitt, und Registrierungskontrolle.

Häufig gestellte Fragen

F1: Kann ASD-A2-EN1005 mit anderen Delta-ASDA-Servoantriebserien verwendet werden?

Der ASD-A2-EN1005 ist für die ASDA-A2-Serie CN2-Schnittstelle konzipiert.Bestätigen Sie aus Delta Servo-System-Dokumentation, dass die Antrieb-End-Anschluss und Encoder-Protokoll Übereinstimmung vor der Verwendung dieses Kabels mit einem Nicht-A2-Laufwerk.

F2: Welche Symptome deuten auf ein fehlerhaftes ASD-A2-EN1005-Codeerkabel hin?

Ein defektes oder beschädigtes Encoderkabel erzeugt Alarmsignale für die Encoderkommunikation auf dem ASDA-A2 (Fehlercodes wie AL002, AL003, AL009 oder Encoderfehlercodes je nach spezifischer Störung),unregelmäßiges Motorumdrehungsfeedback, Positionszählerfehler oder vollständiger Verlust des Encodersignals, wodurch das Laufwerk beim aktivieren ausfällt.Überprüfen Sie die Kabelanschlüsse an beiden Enden, bevor Sie das Kabel verurteilen.

F3: Ist ASD-A2-EN1005 mit ECMA-Motoren kompatibel, die absolute Encoder verwenden?

Delta ASDA-A2-Antriebe unterstützen sowohl inkrementelle als auch absolute Encoder-ECMA-Motoren über die gleiche CN2-Schnittstelle.Das ASD-A2-EN1005-Kabel überträgt die Daten beider Encoder-Typen über dasselbe Kabel und denselben Stecker.Beide absoluten (17-Bit-) und inkrementellen (20-Bit-) ECMA-Encoder-Schnittstellen verwenden denselben CN2-Anschluss und dasselbe ASD-A2-EN1005-Kabel.

F4: Welche ist die maximale Länge des Encoderkabel für Delta ASDA-A2-Systeme?

Delta legt in der Bedienungsanleitung des Servoverstärkers die maximale Entzündungskabellänge für den ASDA-A2 fest.Die Hochgeschwindigkeits-Seriencoder-Schnittstelle hat maximale Kabellängenbeschränkungen in Bezug auf Signalzeit und Kabelkapazität. Standardinstallationen verwenden Kabel bis zu 20 m oder länger für einige Konfigurationen. Bestätigen Sie die maximale Länge aus der ASDA-A2-Dokumentation von Delta für den verwendeten spezifischen Encodertyp.
