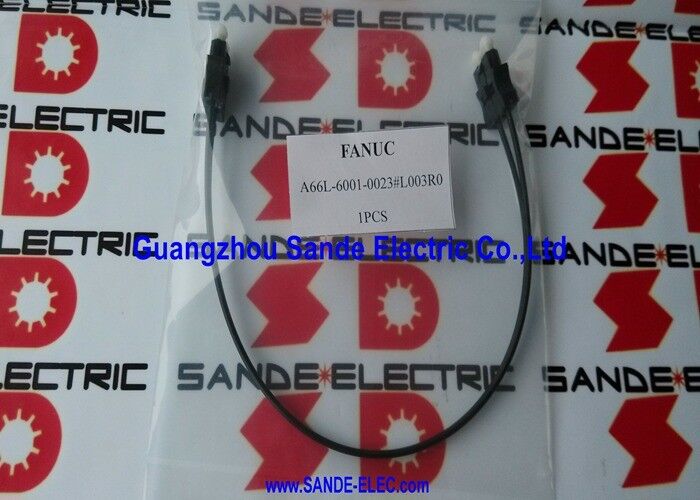

Spezielle Schnittstelle Strom-Faseroptikkabel A66L-6001-0023

A66L-6001-0023 | FANUC FSSB-Glasfaserkabel – im Schrank / COP10A-COP10B / SVM-Servo-Daisy-Chain / mehrere Längen

FSSB-Glasfaserkabel – Anschluss des Servobusses im Schrank

Das A66L-6001-0023 ist das Glasfaserkabel von FANUC für den FSSB (FANUC Serial Servo Bus) – den optischen Hochgeschwindigkeits-Seriellbus, der Achsenbefehle und Encoder-Feedbackdaten zwischen der FANUC CNC-Steuereinheit und den Servoverstärkermodulen im Antriebsschrank überträgt.

Jedes A66L-6001-0023-Kabel überträgt ein Segment der FSSB-Daisy-Chain von einem optischen COP10A-Sendeanschluss zum optischen COP10B-Empfangsanschluss des nächsten Moduls. Mehrere A66L-6001-0023-Kabel werden innerhalb des Schranks zusammengeführt, um den vollständigen FSSB-Kommunikationsbus zu bilden, der alle Servoachsen im System bedient.

Wichtige Serieninformationen

Konstruktion ohne Ummantelung – nur im Schrank

Die Konstruktion ohne Mantel macht den A66L-6001-0023 kompakt und leicht für den Einsatz im Schrank:

Zur geschützten Verlegung innerhalb eines geschlossenen Schaltschranks:Ohne den verstärkten Außenmantel der A66L-6001-0026 N/S-Serie ist das A66L-6001-0023-Kabel physikalisch anfälliger – geeignet für kurze, geschützte Verlegung zwischen benachbarten Modulen innerhalb des Schranks, jedoch nicht für die externe Verlegung.

Nicht für externes Routing:Für FANUC HSSB-Verbindungen zwischen separaten Schränken ist die verstärkte ummantelte Serie A66L-6001-0026 N/S erforderlich.

Anwendungen

Verkabelung des FANUC αi-Servosystemschranks:Alle CNC-Bearbeitungszentren, Drehzentren und Schleifmaschinen von FANUC verwenden αi- (oder βi-)Servomodule mit FSSB-Kommunikation – ein A66L-6001-0023-Kabel pro Zwischenmodulsegment im Schrank.

FANUC R-30iA/R-30iB/R-30iB+ Robotersteuerungen:Robotersteuerungen verwenden FSSB, um die Hauptplatine mit internen Servoverstärkermodulen zu verbinden – kurze A66L-6001-0023-Kabel überbrücken benachbarte Module im Steuerungsschrank.

FANUC 16i/18i/21i/30i CNC-Systeme:CNC-Steuerschränke mit mehreren SVM-Achsen über den optischen FSSB-Bus – jedes Achsmodul in der Kette benötigt ein Kabelsegment.

FAQ

F1: Was ist der Unterschied zwischen A66L-6001-0023 (FSSB) und A66L-6001-0026 (HSSB)?

A66L-6001-0023 dient dem FSSB – wird im Servoschrank zwischen SVM-Modulen und CNC-Karten über COP10A/COP10B-Anschlüsse verwendet, nicht ummantelt, kurze Längen. A66L-6001-0026 dient dem HSSB – wird für externe Verbindungen zwischen separaten Schränken verwendet, mit N/S-verstärkter Ummantelung. Unterschiedliche Bussysteme mit unterschiedlichen Anschlüssen und Anwendungen – nicht austauschbar.

F2: Wie wähle ich die richtige Länge A66L-6001-0023 für meine Servoschrankinstallation aus?

Messen Sie den physischen Abstand zwischen dem COP10A-Port eines Moduls und dem COP10B-Port des nächsten Moduls in der geplanten FSSB-Kettenführung. Wählen Sie die nächste Standardlänge, die diesem Abstand entspricht oder etwas länger ist. Vermeiden Sie überschüssiges Kabel, das im Schrank aufgerollt oder festgebunden werden muss – überschüssiges Kabel kann den Mindestbiegeradius überschreiten und die optische Übertragung beeinträchtigen.

F3: Welcher FANUC-Alarmcode weist auf ein defektes A66L-6001-0023-Kabel hin?

Ein defektes oder getrenntes FSSB-Kabel führt dazu, dass die CNC ab dem getrennten Punkt in der Verkettung die Kommunikation mit allen Achsen verliert. FANUC generiert SV0401 (Servo nicht bereit) oder SV5136/5137 (FSSB-Kommunikationsalarm) für die betroffenen Achsen. Überprüfen Sie die optischen FSSB-Verbindungen und den Zustand des Kabels – prüfen Sie, ob die Fasern in der Nähe der Steckereintrittspunkte verbogen sind, da dies die häufigste Fehlerstelle ist.

F4: Können A66L-6001-0023-Kabel sowohl in FSSB-b-Systemen (schneller) als auch in Standard-FSSB-Systemen verwendet werden?

Die FSSB-b-Schnittstelle in späteren FANUC-CNC-Generationen nutzt eine schnellere optische Kommunikation auf demselben COP10A/COP10B-Portformat. A66L-6001-0023-Kabel sind sowohl mit FSSB-b als auch mit dem Standard-FSSB kompatibel – das Glasfaserkabel selbst überträgt Licht mit der erforderlichen Datenrate. Bestätigen Sie anhand des Verbindungshandbuchs der jeweiligen CNC, dass die ausgewählte Kabellänge innerhalb der maximalen Kabellängenspezifikation des FSSB-b-Systems liegt.
