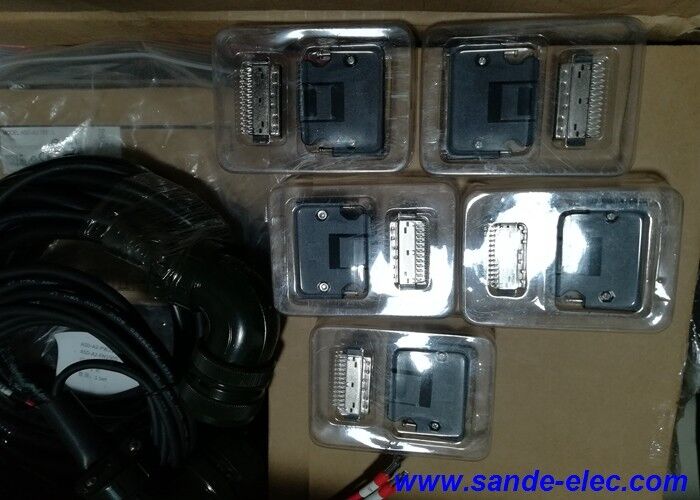

CE-zertifiziertes DELTA Encoder Motorantriebskabel ASD-A2-PW1005

ASD-A2-PW1005 | Delta ASDA-A2-Servomotor-Stromkabel – 5 m / ASDA-A2-Antrieb an ECMA-Motor / vormontiert

Motorstromkabel für Delta ASDA-A2 Servosysteme

Das ASD-A2-PW1005 ist ein 5 Meter langes vorkonfektioniertes Motorstromkabel aus der ASDA-A2-Servosystem-Zubehörserie von Delta Electronics – das Kabel, das dreiphasigen Antriebsstrom mit variabler Frequenz vom Ausgang des ASDA-A2-Servoantriebs zum Stromanschluss des Servomotors der ECMA-Serie liefert. Dieses Kabel ist der Stromversorgungspfad für den ECMA-Servomotor: Jeder Ampere Motorstrom fließt durch den ASD-A2-PW1005, was ihn zu einer kritischen Komponente in der Stromkette des Servoantriebssystems macht.

Mit einer Entfernung von 5 m dient der ASD-A2-PW1005 der Standard-Servoachseninstallation, bei der der ASDA-A2-Antriebsschrank innerhalb von 5 Metern von der Montageposition des ECMA-Motors positioniert ist – ein Abstand, der die meisten typischen CNC-Werkzeugmaschinen- und industriellen Automatisierungsinstallationen abdeckt.

Wichtige Spezifikationen

Vormontiert – bereit zur Installation

Der ASD-A2-PW1005 wird an beiden Enden werkseitig terminiert geliefert:

Antriebsseite:Ein Steckverbinder oder eine Klemmenbaugruppe, die zum U/V/W-Motorausgangsklemmenblock des ASDA-A2-Servoantriebs passt – direkte Verbindung ohne Abisolieren, Abschließen oder Crimpen vor Ort am Antrieb.

Motorseite:Ein Stecker, der zur Strombuchse des Servomotors der ECMA-Serie passt – direkt am Motor einsteckbar, wodurch das Risiko einer falschen Motorstromverdrahtung, die zu Phasenumkehr, Einphasigkeit oder Motorschäden führen kann, ausgeschlossen wird.

Gleichbleibende Montagequalität:Der werkseitige Abschluss gewährleistet eine konsistente Vorbereitung der Kabelenden – korrekte Leiterlänge, ordnungsgemäße Entfernung der Isolierung und korrekte Anwendung des Drehmoments an den Anschlüssen.

Anwendungen

Delta ASDA-A2 CNC-Werkzeugmaschinenachsen:ECMA-Servomotoren auf CNC-Bearbeitungszentren, Drehzentren und Schleifmaschinen mit ASDA-A2-Antrieben – das 5 m lange Stromkabel überspannt die Standardkabelroute vom Schrank zum Motor.

Positionierung der industriellen Automatisierung:ASDA-A2-angetriebene Servoachsen auf automatisierten Montage-, Materialhandhabungs- und Präzisionspositionierungsgeräten – jeder Servomotor innerhalb von 5 m vom ASDA-A2-Antriebsschrank.

Verpackungs- und Verarbeitungsmaschinen:Hochtakt-Servoachsen an Verpackungs-, Abfüll-, Etikettier- und Bahnverarbeitungsanlagen mit Delta ASDA-A2-Servoantrieben.

Textil- und Druckmaschinen:Servogesteuerte Spann- und Vorschubachsen an industriellen Textil- und Druckmaschinen mit ASDA-A2- und ECMA-Servosystemen.

FAQ

F1: Kann ASD-A2-PW1005 mit Delta-Servoantrieben der ASDA-B2- oder ASDA-Serie sowie mit ASDA-A2 verwendet werden?

Das Präfix ASD-A2 kennzeichnet dieses Kabel als Teil der ASDA-A2-Zubehörreihe. Der Motorendstecker passt zu den Servomotor-Stromanschlüssen der ECMA-Serie, die in mehreren Generationen von Delta-Servoantrieben üblich sind. Um die Kompatibilität mit ASDA-B2 oder anderen Delta-Servoantrieben zu gewährleisten, vergewissern Sie sich anhand der Kabelauswahlhilfe von Delta, dass das Anschlussformat am Antriebsende mit der U/V/W-Ausgangsklemmenanordnung des jeweiligen Antriebsmodells übereinstimmt, bevor Sie dieses Kabel verwenden.

F2: Welchen Leiterquerschnitt verwendet ASD-A2-PW1005 und wie wirkt sich dieser auf den Motorstrom aus?

Der Leiterquerschnitt in Delta ASDA-A2-Leistungskabeln wird basierend auf der Nennstromklasse des Motors angegeben. Das ASD-A2-PW1005-Kabel wird mit einem Querschnitt hergestellt, der für die ECMA-Motorleistungsklasse geeignet ist, für die es ausgelegt ist. Bestätigen Sie anhand der ASDA-A2-Kabelauswahltabelle von Delta, dass das ASD-A2-PW1005 zum Nennstrombereich des Motors passt – die Verwendung unterdimensionierter Leiter führt zu übermäßiger Kabelerwärmung und Spannungsabfall unter Last.

F3: Kann das ASD-A2-PW1005-Kabel über 5 m hinaus verlängert werden?

Eine direkte Verlängerung vorkonfektionierter Servomotor-Stromkabel durch Einspleißen zusätzlicher Leiter in den Stromkreis wird nicht empfohlen – Verbindungsverbindungen führen zu Widerständen, potenziellen EMV-Emissionspunkten und sind im Vergleich zu werkseitigen Kabelanschlüssen mechanisch unzuverlässig. Wenn eine Länge von mehr als 5 m erforderlich ist, bestellen Sie für die Installation die entsprechende längere Standardlänge. Bestätigen Sie anhand des ASDA-A2-Installationshandbuchs von Delta die maximal zulässige Motorkabellänge für das jeweilige Antriebsmodell.

F4: Wie groß ist der Mindestabstand zwischen ASD-A2-PW1005 und dem Encoderkabel?

Delta gibt einen Abstand von mindestens 30 cm (ca. 12 Zoll) zwischen dem Motorstromkabel und dem Encodersignalkabel an, wenn beide parallel verlegt werden. Bei kürzeren Abständen können sich die Oberwellen des PWM-Schaltvorgangs im Stromkabel kapazitiv oder induktiv in das Encoderkabel einkoppeln und dadurch Encodersignalrauschen verursachen, das sich in Encoderfehlern, Positionsrückmeldungs-Jitter oder Antriebsfehlern äußert. Wenn sich beide Kabel kreuzen müssen, verlegen Sie sie im 90°-Winkel, anstatt sie parallel zu verlegen.
