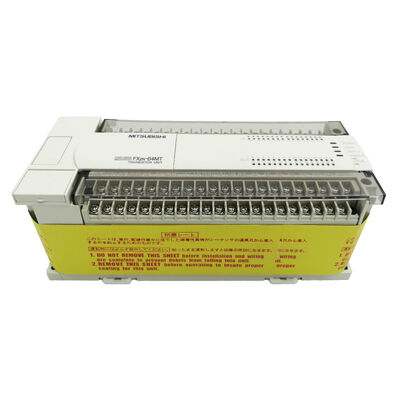

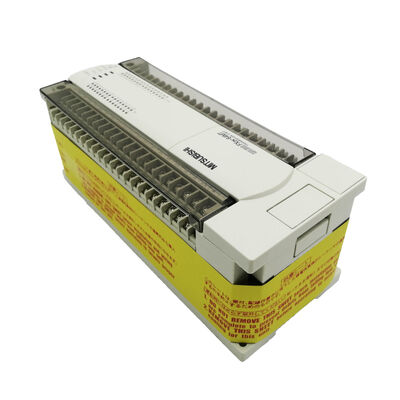

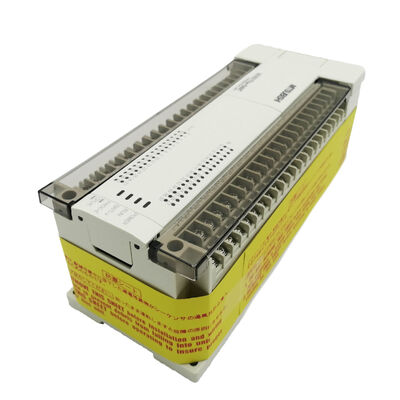

MITSUBISHI PLC Programmierbarer Logikcontroller Transistor Ausgang FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 | MELSEC FX2N 64-Punkt-Transistorausgangs-SPS – 32 DI / 32 DO, 8K Schritte, RS-422, 24 VDC

Teilenummer:FX2N-64MT-001

Hersteller:Mitsubishi Electric (Japan)

Produkttyp:SPS-Haupteinheit – MELSEC-F FX2N-Serie

Gesamt-I/O:64 (32 Eingänge / 32 Transistorausgänge)

64 Punkte, Transistorausgänge, integrierte Impulssteuerung

Das FX2N-64MT-001 ist das Hauptgerät mit 64-Punkt-Transistorausgang in der FX2N-Serie von Mitsubishi – CPU, Speicher, Stromversorgung, E/A und RS-422-Kommunikationsanschluss in einem Modul. Zum Starten eines Programms ist nichts weiter erforderlich: Schließen Sie eine 24-V-Stromversorgung an, programmieren Sie es mit GX Developer oder GX Works2, und schon läuft es.

Hier ist die Unterscheidung zwischen Transistor und Relais wichtig. FX2N-Relaisausgangseinheiten (FX2N-64MR) bewältigen höhere induktive Lasten und Wechselstromkreise, schalten jedoch in Millisekunden und verschleißen während ihrer Kontaktlebensdauer. Die Transistorausgänge des -MT schalten in Mikrosekunden, weisen keinen Kontaktverschleiß auf und – was entscheidend ist – Y0 und Y1 können mithilfe des integrierten PLSY Impulsfolgen mit bis zu 100 kHz erzeugen.

PLSR-, DRVA- und DRVI-Positionierungsanweisungen. Bei Maschinen, die neben einer großen E/A-Basis eine Servo- oder Schrittachsensteuerung benötigen, entfällt dadurch die Notwendigkeit eines separaten Positionierungsmoduls FX2N-1PG-E bei Einzel- oder Doppelachsenanwendungen.

Die 32 Eingänge umfassen X0–X5 als Hochgeschwindigkeits-Zählerkanäle (bis zu 60 kHz), geeignet für Encoder-Feedback und schnelle Näherungssensorzählung. Die 32 Source-Transistorausgänge verarbeiten jeweils bis zu 0,5 A bei 5–30 V DC.

Erweiterung und Speicher

Der FX2N-Erweiterungsbus verbindet digitale Eingangsmodule (FX2N-16EX, FX2N-32EX), digitale Ausgangsmodule (FX2N-16EY, FX2N-32EY) und analoge Module (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) rechts von der Basiseinheit. Die gesamte erweiterbare E/A beträgt 256 Punkte. Spezielle Funktionsmodule – Positionierungseinheiten, zusätzliche Kommunikationskarten – werden in derselben Kette angeschlossen.

Der eingebaute 8.000-Schritte-RAM deckt die meisten Einzelmaschinenprogramme ab. Eine Speicherkassette im Frontplattensockel erweitert diese auf 16.000 Schritte (FX2N-EEPROM-16L für nichtflüchtige Speicherung ohne Batterieabhängigkeit).

Der RS-422-Anschluss unterstützt auch N:N-Peer-to-Peer-Netzwerke zwischen bis zu 8 FX2N-Einheiten – Datenregister und Bitgeräte werden automatisch und ohne zusätzliche Kommunikationsleiteranweisungen gemeinsam genutzt.

Wichtige Spezifikationen

FAQ

F1: Wie hoch ist der maximale Ausgangsstrom pro Transistorkanal und über alle Ausgänge?

Jeder Kanal verarbeitet bis zu 0,5 A bei 5–30 V DC. Der gesamte gleichzeitige Ausgangsstrom über alle 32 Kanäle wird durch die interne Stromversorgung des Geräts begrenzt – typischerweise etwa 8 A für die gesamte Ausgangsgruppe. Wenn viele Ausgänge gleichzeitig mit oder nahe 0,5 A betrieben werden, stellen Sie beim Systemdesign sicher, dass die Gesamtlast innerhalb dieses Budgets bleibt.

F2: Die integrierten Y0/Y1-Impulsausgänge liegen bei 100 kHz – genau wie beim FX2N-1PG-E. Wann lohnt es sich noch, das Positionierungsmodul hinzuzufügen?

Beide erzeugen 100-kHz-Pulsfolgen. Die integrierten Ausgänge verwenden PLSY-, PLSR-, DRVA- und DRVI-Kontaktplananweisungen, die eine einfache Punkt-zu-Punkt-Positionierung abdecken. Der FX2N-1PG-E fügt dedizierte Positionierungsmodi hinzu – Referenzfahrt, Zwei-Geschwindigkeits-Annäherung, Interrupt-ausgelöstes Stoppen – die der integrierte Befehlssatz nicht direkt replizieren kann. Für eine einfache ein- oder zweiachsige Positionierung reichen die eingebauten Ausgänge aus und der -1PG-E ist nicht erforderlich.

F3: Wird der FX2N-64MT-001 weiterhin unterstützt?

Die FX2N-Serie wird eingestellt. Für neue Designs empfiehlt Mitsubishi den FX5U (MELSEC iQ-F). Für bestehende FX2N-Installationen unterstützt GX Works2 weiterhin die Programmierung und Überwachung. Der FX2N-64MT-001 ist über den industriellen Überschussmarkt erhältlich.

F4: Kann der Programmspeicher auf mehr als 8.000 Schritte erweitert werden?

Ja. Eine Speicherkassette im Frontplattensockel erweitert die Kapazität auf 16.000 Schritte. FX2N-EEPROM-16L bietet einen EEPROM-basierten nichtflüchtigen Speicher, der das Programm ohne Batterie-Backup speichert – nützlich, wenn der Batteriezugriff schwierig ist oder seltene Wartungsarbeiten zu erwarten sind.

F5: Kann der FX2N-64MT-001 Servoverstärker der Mitsubishi MR-J-Serie steuern?

Ja – über die integrierten Y0/Y1-Transistor-Impulsausgänge, die mit den Impulseingangsanschlüssen des Servoverstärkers verbunden sind, unter Verwendung von DRVA/DRVI-Positionierungsanweisungen für bis zu zwei Achsen. Für eine anspruchsvollere Servosteuerung (Referenzsequenzen, Zwei-Geschwindigkeits-Annäherung, Nockenprofile) fügen Sie FX2N-1PG-E-Positionierungsmodule hinzu. Die Anwendungshinweise von Mitsubishi enthalten Verdrahtungsbeispiele für die Verstärker MR-J2S, MR-J3, MR-JN und MR-JE.
