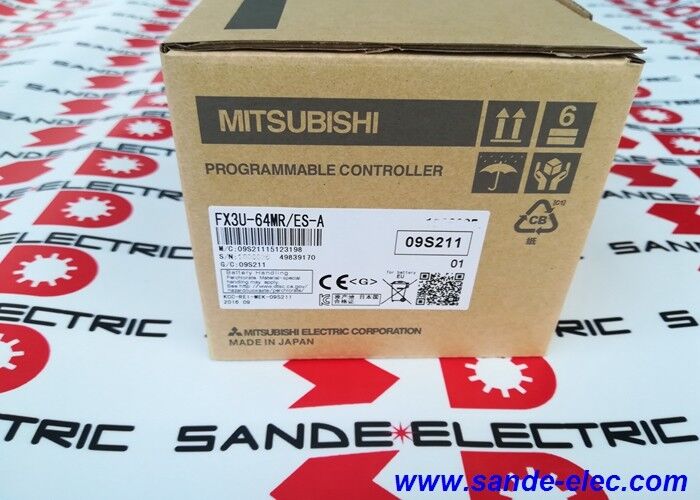

Neue SPS Mitsubishi FX3U-64MR ES-A programmierbare Logiksteuerung OEM

Mitsubishi FX3U-64MR/ES-A. MELSEC-F-Serie PLC Hauptgerät 64 I/O, 32 DI / 32 Relais DO, 100 240VAC, 64K Schritte, 65ns, RS-422, DIN Rail, 220×90×86mm

Übersicht

DieMitsubishi FX3U-64MR/ES-Aist die 64-Punkte-Relais-Ausgabe-Variante der MELSEC FX3U Mitsubishi-Top-Tier-kompakte PLC-Serie. Alles, was für eine komplette Steuerung erforderlich ist, befindet sich in einem einzigen Gehäuse:der Wechselstromversorgung für breite Reichweiten, die CPU, die Eingangsschaltung für 32 Kanäle und die Relais-Ausgangsstufe für weitere 32.

Auf der DIN-Schiene nimmt der FX3U-64MR/ES-A nach kompakten PLC-Standards eine Breite von 220 mm ein.Aber der Kompromiss ist ein maschinenfertiger Controller, der vormontiert mit allen Grundlagen integriert ist..

Das Suffix "ES" kennzeichnet die europäische Spezifikation, und das "-A" bezeichnet diese als die Standardversion der Wechselstromversorgung.Der Relais-Ausgangstyp (R) macht es zur vielseitigsten Option für Feldverkabelung im Bereich FX3U-64: Jeder Relaiskontakt ist potenziellfrei und kann Wechselstrom- oder Gleichstrombelastungen von bis zu 240 VAC oder 30 VDC bis zu 2 A pro Punkt wechseln.

Verschiedene Ausgangskanäle können völlig unterschiedliche Spannungsniveaus wechseln ein Kanal versorgt eine 230VAC-Anzeigeleuchte, ein anderer schaltet 24VDC auf eine Magnetspule,eine dritte treibt eine 48VDC-Motorstarterspirale anDiese Belastungsunabhängigkeit pro Ausgang macht die Relais-Ausgangs-SPS zur bevorzugten Wahl für Panels, die mehrere Spannungsschienen mischen.

Mit 65 ns pro Basisbefehl ist die FX3U-CPU schneller als die meisten Controller ihrer Klasse - ein Vermächtnis der Mitsubishi MELSEC-Ingenieurdisziplin, die die Leistung des Scanzyklus priorisiert.Für eine 64-Punkte-Maschine mit einem moderaten Programm von 3Bei einer Geschwindigkeit von mehr als 5.000 Stufen läuft der Scanzyklus bequem unter 3 ms, was schnell genug für die Sequenzierung, Verriegelung und timerbasierte Steuerung ist, die die Zielanwendungen des FX3U definiert.

Schlüsselmerkmale

64K Schritte  Programmkapazität im Kontext

Der 64.000-Schritte-Programmmemory des FX3U-64MR/ES-A stellt einen wesentlichen Schritt gegenüber den Familien FX3G und FX3S dar.ein typisches diskretes Maschinensteuerungsprogramm 50 Stufen Verriegelungslogik, 20 Timer-Routinen, 15 Zählersequenzen, 10 HMI-Datenbewegungsanweisungen und 5 Kommunikations-Austauschroutinen

Der 64K Programmspeicher des FX3U kann zehnmal so viel aufnehmen, was Platz für erweiterte Maschinenvarianten, Prozessprotokolle und Kommunikationsverarbeitung ohne architektonische Änderungen lässt.

Bei Anwendungen, bei denen die Wartung der Batterie nicht akzeptabel ist oder bei denen das Programm eine längere Speicherzeit überstehen muss,eine Flash-ROM-Speicherkassette (FX3U-FLROM-64L), die direkt in die Kassettenanschlussöffnung des Frontfelds der CPU eingebaut wird.

Wenn die Kassette installiert ist, verwendet die CPU das Programm der Kassette anstelle des internen RAM-Speichers. Die Kassette speichert Daten ohne Batterie, mit einer in Jahrzehnten gemessenen Speichergarantie.

Relay-Ausgänge Versatilität und Einschränkungen

Relaiskontakte haben physikalische Vorteile und physikalische Grenzen. Der Vorteil ist die elektrische Universalität: Ein NC-Relaiskontakt kümmert sich nicht darum, welche Spannung oder welchen Stromtyp er schaltet48 V, 230V, Niederfrequenzsignale und Widerstands- oder mäßig induktive Belastungen durchlaufen alle denselben Kontaktmechanismus.

Die Einschränkung liegt in der Schaltgeschwindigkeit: Die Relaiskontakte benötigen 10 ms (die FX3U-Spezifikation) und können nicht schneller als ein paar Hz geschaltet werden, ohne dass der Kontakt verschleiert wird.

für Ausgänge, die bei Geschwindigkeiten von 10 ms oder mehr wechseln müssen ̇ Schrittantriebsimpulszüge, PWM-Signale,Hochgeschwindigkeits-Digital-Ausgänge zu Servoverstärkern die Relais-Ausgabe FX3U-64MR ist nicht die richtige Wahl.

Die Transistor-Ausgangsvarianten (FX3U-64MT für NPN oder FX3U-64MT/ESS für NPN-Quelltyp) schalten in Mikrosekunden ab und verarbeiten Ausgangsfrequenzen bis zu 100 kHz.

Die praktische Auswahlregel: Relais-Ausgänge für 32 DO-Kanäle oder weniger, die selten wechseln (Kontaktiere, Magnetvorrichtungen, Pilotenleuchten, Alarmhorns);Transistor-Ausgänge, wenn ein Kanal schneller als 10 ms wechseln oder ein pulsbasiertes Gerät antreiben muss.

Erweiterungsarchitektur über 64 Punkte hinaus

Der FX3U-64MR/ES-A beginnt an 64 E/A-Punkten, ist aber nicht darauf beschränkt.Bis zu 24 Erweiterungs-E/A-Module (FX2N- und FX3U-Serie) werden über direkte Busanschlüsse an die rechte Seite der Haupteinheit angeschlossen , kein Kabel, nur Modul-zu-Modul-Verbindung.

Diese Erweiterungsmodule fügen digitale Eingänge, digitale Ausgänge (Relais oder Transistoren), analoge Eingänge, analoge Ausgänge und spezielle E/A in Standard 8- oder 16-Kanal-Inkrementen hinzu.

Die durch die CPU adressierbare lokale I/O-Gesamtzahl beträgt 256 Punkte.

Über die lokale Erweiterung hinaus kommuniziert das FX3U mit Remote-E/Ausgängen über CC-Link (mit den speziellen Funktionsmodulen FX3U-32CCL oder FX3U-CCLIEF), wodurch die effektive E/Auszahl auf insgesamt 384 Punkte erhöht wird.

Jeder Spezialfunktionsmodul-Slot akzeptiert auch Positionierungsmodule (FX3U-1PG, FX3U-2HC), serielle Kommunikationsmodule (FX3U-232-BD, FX3U-485-BD), Temperaturregler (FX3U-4AD-TC),und Ethernet-AdapterDas Ergebnis ist ein Controller, der mit den Maschinenanforderungen ohne Plattformmigration wächst.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen FX3U-64MR/ES und FX3U-64MR/ES-A?

Das Suffix ES-A bezeichnet die Standard-Wechselstromversorgungsversion mit 100 ∼ 240 VAC-Eingang.

Die Bezeichnung "-A" wurde in bestimmten Produktdokumentationen hinzugefügt, um das Standard-Wechselstromgerät von den optionalen Gleichstromversorgungseinheiten oder speziellen Exportvarianten zu unterscheiden.

Für praktische Zwecke sind ES und ES-A in derselben Anwendung austauschbar.

F2: Kann der FX3U-64MR/ES-A direkt mit Mitsubishi-Servoverstärkern kommunizieren?

Nicht direkt über den RS-422-Port allein.die FX3U erfordert entweder die FX3U-10PG- oder FX3U-20SSC-H-Positionierungsmodule für den Puls-Train- oder SSCNETIII-Glasfaser-Servoanschluss.

Der Standard-RS-422-Anschluss unterstützt RS-232/RS-485-Seriekommunikation zu HMI-Panels, Wechselrichtern (über RS-485 mit Mitsubishi FR-Serie), Barcode-Lesegeräten und PC-Schnittstellen.

Für die vollständige Steuerung der Servoachse ist das entsprechende Positionierungsmodul neben der Haupteinheit anzugeben.

F3: Hat die FX3U-64MR/ES-A eine eingebaute Echtzeituhr und bleibt sie bei Stromausfall erhalten?

Ja, die FX3U-CPU verfügt über eine integrierte Echtzeituhr (RTC) mit Kalender- und Tageszeitfunktion, die über das Leiterprogramm zugänglich ist.

Die RTC wird bei Stromausfall durch die interne Lithiumbatterie aufbewahrt.

Wenn die Batteriespannung unter den Schwellenwert fällt, setzt der FX3U in einem speziellen Relais (M8005 und M8006 in der Notation FX3U) ein Low-Battery-Flag,mit dem das Programm einen Wartungsalarm auslösen kann, bevor die Batterie vollständig ausfällt.

F4: Ist der FX3U-64MR/ES-A mit der Programmiersoftware GX Works2 und GX Works3 kompatibel?

Der FX3U wird von GX Works2 (der aktuellen Programmiersoftware für FX3U und andere MELSEC PLC-Familien) nativ unterstützt.

GX Works3 ist Mitsubishis Engineering-Umgebung der nächsten Generation, die sich auf die iQ-R- und iQ-F-Serie konzentriert. Es unterstützt keine FX3U-Programmierung.

Für neue FX3U-Projekte verwenden Sie GX Works2.

Für neue Projekte, die in Zukunft auf iQ-R oder iQ-F erweitert werden können, sollten Sie stattdessen FX5U (iQ-F) angeben, da es in GX Works3 programmierbar ist und einen reibungsloseren Migrationsweg bietet.

F5: Wie hoch ist die maximale Eingangsfrequenz für Hochgeschwindigkeitszähler und welche Eingänge sind dafür vorgesehen?

Die FX3U-CPU umfasst 6 Hochgeschwindigkeitszählerkanäle (C235 bis C255 in der Vorrichtungstabelle),mit einer Spannweite von mehr als 10 mm,.

Die Hochgeschwindigkeitszähler-Eingänge werden spezifischen Eingabe-Terminals zugewiesen (je nach Konfiguration von X000 bis X007).

Diese Endgeräte sind hardwareunterbrechungsbetrieben sie zählen unabhängig vom CPU-Scan-Zyklus und sorgen auch bei längeren Scan-Zyklen für keinen Pulsverlust.

Für Standard-Eingänge (X008 und höher) gilt der Scan-Cycle-basierte Eingabefilter mit einer Standardfilterzeit von 10 ms, die für eine schnellere Reaktion auf 0 ms eingestellt werden kann.
