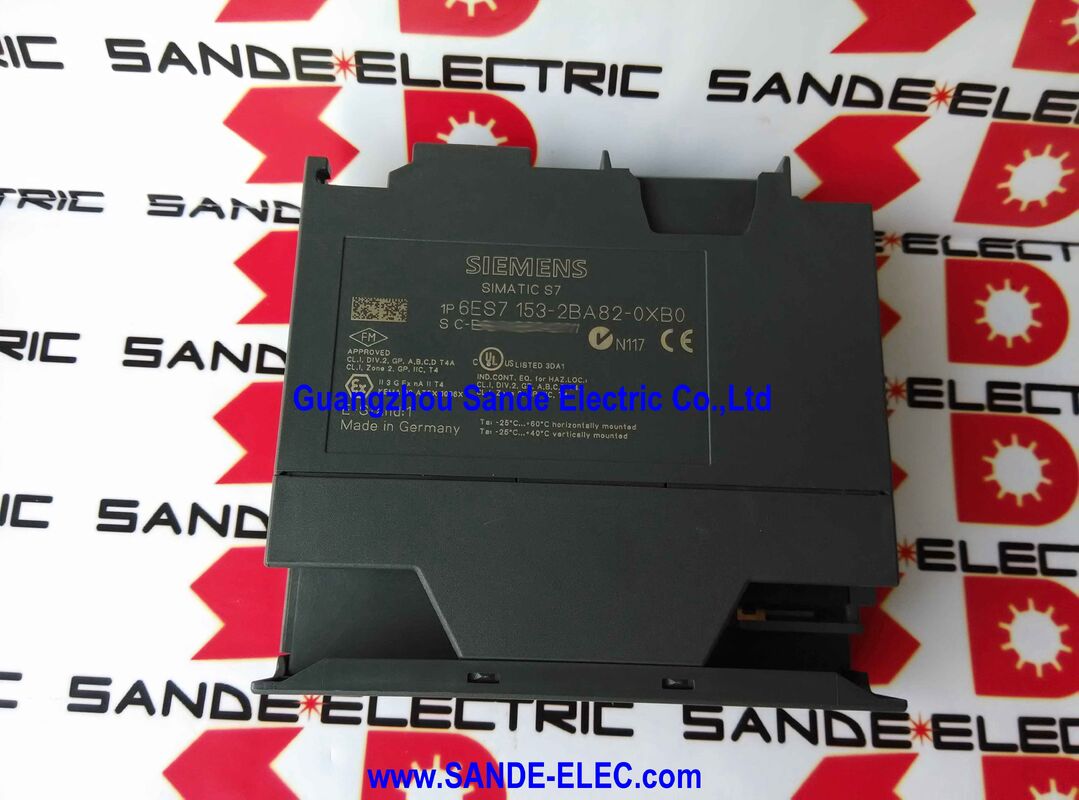

Simatic SPS Speicherprogrammierbare Steuerung DP-Schnittstelle 6ES7153-2BA82-0XB0

Siemens 6ES7153-2BA82-0XB0 | SIMATIC ET 200M IM 153-2 HF-Schnittstellenmodul – PROFIBUS DP / 12 Module / Redundanz / Zeitstempelung / 24 VDC

Das Schnittstellenmodul definiert die Station

Innerhalb einer dezentralen Peripheriestation ET 200M ist das Interfacemodul kein passiver Verbindungspunkt – es ist die Identität der Station im PROFIBUS DP-Netzwerk und der aktive Manager von allem, was dahinter steckt. Die 6ES7153-2BA82-0XB0 verwaltet die Abfrage von bis zu 12 Signal-, Funktions- und Kommunikationsbaugruppen der S7-300, übersetzt deren I/O-Daten in die 244 Byte großen Eingangs- und 244 Byte großen Ausgangsadressräume, die der PROFIBUS DP-Master liest und schreibt, und übernimmt alle Diagnosemeldungen für die Station.

Die Bezeichnung „HF“ ist für Anwendungen wichtig, die über einfache Remote-I/O hinausgehen. HF identifiziert ein High-Feature-Schnittstellenmodul – eines, das über die einfache Datenübertragung hinausgeht und Redundanzbetrieb, Zeitstempel für die Aufzeichnung von Ereignissequenzen und die Fähigkeit umfasst, Module mit höherer Dichte mit 64 Kanälen und 32 Signalen pro Steckplatz zu hosten. Ein Standard-IM 153-2 ohne HF-Qualifikation bietet diese Fähigkeiten nicht.

Wichtige Spezifikationen

Redundanz und Zeitstempel – keine optionalen Funktionen

Redundanzim ET 200M-Kontext bedeutet, dass die IM 153-2 HF in einer Paarkonfiguration betrieben werden kann – zwei Schnittstellenmodule, die denselben Modulträger über zwei unabhängige PROFIBUS DP-Verbindungen bedienen, eine zum aktiven DP-Master und eine zum Standby. Bei einem Failover des aktiven Controllers ist die DP-Verbindung des Standby-Controllers zur ET 200M-Station bereits aktiv. Die Feld-E/A läuft ohne Unterbrechung weiter.

ZeitstempelErfasst den Zeitpunkt diskreter Signalwechselereignisse auf Stationsebene der ET 200M mit einer Auflösung, die für die Aufzeichnung von Prozessereignisabläufen geeignet ist. Dies kommt bei der Post-Incident-Analyse in Prozessanlagen zum Einsatz, bei denen die Abfolge von Ereignissen vor einer Auslösung genau rekonstruiert werden muss. Ein Standardschnittstellenmodul ohne Zeitstempelfunktion kann diese Daten nicht bereitstellen; das IM 153-2 HF kann.

Überlegungen zum Ersatz

Beim Austausch eines ausgefallenen Interfacemoduls in einer bestehenden ET 200M-Station bleibt durch die Beibehaltung der IM 153-2 HF-Bezeichnung das ursprüngliche Kommunikationsprofil, die Modulsteckplatzzuordnung und die Redundanzkonfiguration der Station in der Hardwarekonfiguration des DP-Masters erhalten. Der Ersatz durch ein IM mit niedrigerer Spezifikation – eines ohne Redundanz oder Zeitstempel – entfernt Funktionen, von denen die STEP 7-Hardwarekonfiguration und das SPS-Programm möglicherweise abhängen, was möglicherweise Programmänderungen und eine Neuinbetriebnahme erfordert.

FAQ

F1: Was genau macht die IM 153-2 HF in einer ET 200M Station?

Es bindet die ET 200M-Station als DP-Slave an das PROFIBUS DP-Netzwerk an, verwaltet den internen Backplane-Scan von bis zu 12 S7-300-Baugruppen und überträgt deren I/O-Daten in beide Richtungen. Es verwaltet außerdem Diagnosen auf Stationsebene, Redundanzumschaltung und zeitgestempelte Ereignisdaten. Ohne das Schnittstellenmodul hat die Station keine Netzwerkpräsenz und keine Möglichkeit, I/O-Daten an den DP-Master zu übertragen.

F2: Warum ist die HF-Bezeichnung wichtig?

IM 153-2 HF bietet Redundanzfähigkeit, Zeitstempel für den isochronen Modus und Unterstützung für Module mit höherer Dichte. Einfache IM 153-2-Varianten bieten eine einfachere Anschlussfunktionalität. Die HF-Bezeichnung ist nicht mit Standardvarianten in Stationen austauschbar, in denen Redundanz und Zeitstempel Teil des Systemdesigns sind.

F3: Welchen Beitrag leisten Redundanz und Zeitstempel in der Praxis?

Redundanz gewährleistet eine kontinuierliche Stationsverfügbarkeit während des Controller-Failovers in S7-400H oder anderen redundanten Systemkonfigurationen – die ET 200M-Feld-E/A bleibt während des Übergangs online. Die Zeitstempelung ermöglicht eine Ereignismarkierung im Submillisekundenbereich auf der E/A-Ebene, was für die Aufzeichnung von Ereignissequenzen in Prozessanlagen unerlässlich ist, wo die Auslöseanalyse eine genaue Reihenfolge der Signaländerungen erfordert.

F4: Welche Kommunikationsfunktionen bietet das Modul über das grundlegende DP-Slave-Verhalten hinaus?

Das Modul unterstützt PROFIBUS DP-Funktionen, einschließlich SYNC- und FREEZE-Befehle für synchronisierte Ausgangsaktualisierungen und Eingangseinfrierungen sowie direkten Datenaustausch (Querkommunikation) zwischen DP-Slaves ohne Weiterleitung über den Master. Diese Funktionen sind in der PROFIBUS DP-Spezifikation definiert und ermöglichen eine engere Koordination zwischen verteilten Stationen in STEP 7-konfigurierten Systemen.

F5: Was sollte überprüft werden, bevor dieses Teil als Ersatz bestellt wird?

Bestätigen Sie: (1) Die Teilenummer des installierten Moduls ist 6ES7153-2BA82-0XB0 oder ein IM 153-2 HF-Äquivalent; (2) die Station ist ET 200M; (3) das System nutzt PROFIBUS DP mit Redundanz und Zeitstempelung, die in der STEP 7-Hardwarekonfiguration aktiv sind; (4) die Station fasst bis zu 12 S7-300-Module; (5) Die Versorgung erfolgt mit 24 V DC. Diese Punkte bestätigen, dass das Ersatzmodul dem ursprünglichen Stationsdesign entspricht.
