Simatic ET200S Terminalmodul Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 ∙ SIMATIC DP ET 200S Endmodul ∙ Ersatzteil, 30×106×7.5mm, 0,05kg, vollständig Elektronikmodul Reihe

Übersicht

DieDies ist der Fall, wenn die Anlage nicht mehr als 5 Meter lang ist.ist das Endmodul für das verteilte I/O-System SIMATIC ET 200S die kleine, aber notwendige Komponente, die jede ET 200S-Station am rechten Ende schließt.

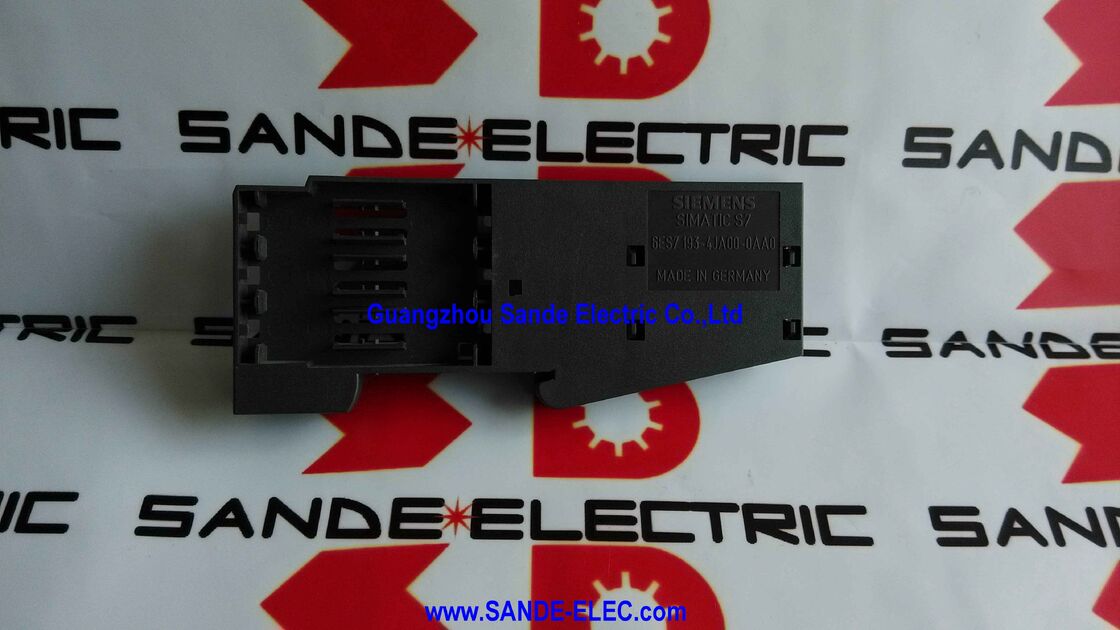

Auf den ersten Blick sieht es aus wie ein triviales Gerät: ein dünnes Plastik- und Metallmodul, 30 mm breit, 106 mm hoch und nur 7,5 mm tief, mit einem Gewicht von 50 Gramm.

Aber ohne sie kann eine ET 200S-Station entweder nicht funktionieren oder - in einigen Konfigurationen - erzeugt sie einen offenen Backplane-Bus, der Kommunikationsfehler, falsche Diagnoselalarme,oder Schäden an der Elektronik des Hinterplatzes.

Die physikalische Architektur des ET 200S-Systems platziert ein Schnittstellenmodul (IM 151) am linken Ende jeder Station.gefolgt von Leistungsmodulen und Elektronikmodulen, die auf ihren Endmodulen über die Bahnstrecke montiert sind.

Der interne Backplane-Bus die elektrische Verbindung, die alle Module in der Station verbindet muss am rechten Ende geschlossen sein.

Das Abschlussmodule führt diese Schließung durch: Es stellt den Endstopp für die mechanische Montage bereit und vervollständigt die elektrische Abschaltung der internen Busverbindungen.

An ET 200S station missing its termination module is like a backplane with an open connector — the dangling bus connections become a source of noise pickup and can prevent the interface module from correctly initialising the station.

Die ET 200S-Dokumentation von Siemens legt das Endgerät als erforderliche Komponente in jeder Stationskonfiguration fest, nicht als optionales Zubehör.

Aufgrund seiner geringen Größe und seines leichten Gewichts ist das Endmodul eines der Komponenten, die bei der Montage, Änderung oder Verlagerung der Station am häufigsten verloren gehen.oder Wartungsarbeiten, weshalb Siemens es als Ersatzteil mit dieser speziellen Bestellnummer aufbewahrt..

Schlüsselmerkmale

ET 200S-Architektur

Die SIMATIC ET 200S ist die granulare verteilte I/O-Plattform von Siemens entworfen, um an jedem Maschinenstandort genau die richtige Anzahl von I/O-Punkten zu platzieren, anstatt übergroße I/O-Module zu erzwingen.

Jede ET 200S-Station ist Modul für Modul aufgebaut: zuerst das Schnittstellenmodul, dann die Leistungsmodule, dann Kombinationen von 2-kanaligen digitalen Eingangsmodule, 2-kanaligen digitalen Ausgangsmodule,Analogmodule mit zwei Kanälen, und andere Spezialelektronik, die jeweils mit einem Endgerät-Modul gekoppelt sind, das die Feldverkabelung trägt.

Die Station kann so klein sein wie ein Elektronikmodul oder so groß wie die maximal unterstützte Konfiguration des Schnittstellenmoduls.

Innerhalb dieser Baugruppe verbindet der interne Bus alle Module von links nach rechts entlang der DIN-Schiene.

Das Schnittstellenmodul treibt den Bus am linken Ende an und leitet die Kommunikationsdaten von PROFIBUS DP, die 24V Gleichstrom-Logikleistung und die Modulidentifikationssignale über alle installierten Elektronikmodule.

Der Bus muss am rechten Ende beendet werden, um Reflexionen zu verhindern und dem Schnittstellenmodul zu signalisieren, dass der Scan das Ende der Station erreicht hat.

Ohne das Endmodul gibt es zwei Probleme. the last terminal module in the row lacks its right-side locking mechanism — some terminal module designs rely on the termination module's mechanical engagement to secure the last module firmly to the rail.

Elektrisch kann das offene Busende Kommunikationsfehler im Diagnosezyklus des Schnittstellenmoduls erzeugen.Beide Probleme werden durch die korrekte Installation des Endmoduls als letztes Element auf der rechten Seite jeder ET 200S Station gelöst.

Abmessungen und physikalische Form 30 × 106 × 7,5 mm

Das Endmodul ist schlank 7.5 mm Tiefe und 30 mm Breite sind dem Profil des ET 200S-Terminalmoduls angepasst. Es integriert sich flush mit der montierten Station, ohne sich über die Elektronikmodule hinauszuziehen.

Die 106 mm hohe Anlage entspricht der Standardhöhe des ET 200S-Moduls und behält das einheitliche Erscheinungsbild der Station auf der DIN-Schiene.

Diese Abmessungen erklären das Gewicht des Moduls von 50 Gramm.

Trotz ihres leichten Gewichts besteht das Gehäuse des Endmoduls aus demselben Kunststoff wie andere ET 200S­Komponenten Luftverunreinigung) typisch für Kontrollschränke.

Das Modul benötigt keine externe Stromversorgung, keine Konfiguration und kein STEP 7-Hardware-Setup.es schließt die Verbindungen, die es vom letzten aktiven Modul in der Reihe erhält.

Aufbewahrung des Abschlussmoduls  Praktische Wartungsbedarf

Da pro ET 200S-Station ein Endmodul benötigt wird, benötigt eine Anlage mit mehreren ET 200S-Stationen in der gesamten Produktionsanlage eine entsprechende Nummer ¢ 1 pro installierter Station.Zusätzlich zu einem Wartungsbestand.

Durch das Gewicht von 0,05 kg und die kompakten Abmessungen können mehrere Endmodule auf einem kleinen Raum mit minimalen Kosten gelagert werden.

Die häufigsten Szenarien, in denen das Endmodul zu einem kritischen Ersatzmodul wird, sind:

Ausbau der Station:Das Hinzufügen von Elektronikmodulen zu einer vorhandenen ET 200S-Station erfordert das Entfernen des Endmoduls, das Einsetzen der neuen Module und die Neuinstallation des Endmoduls in der neuen rechten Position.Wenn das Endmodul während dieses Prozesses verlegt oder beschädigt wird, kann die Station nicht wieder in Betrieb genommen werden.

Umzug der Station:Bewegen einer ET 200S Station während der Maschinenrekonfiguration führt manchmal dazu, dass das Endmodul bei der Demontage unter anderen Komponenten verloren geht.Ein Ersatzteil zur Hand zu haben, vermeidet die Verzögerung, bis ein Ersatzteil bestellt und geliefert wird.

Inbetriebnahme neuer Stationen:When commissioning a new ET 200S station from individual component purchases — particularly in markets where components are sourced from multiple suppliers — the termination module may not be included with the module kit if ordered separately- Sicherstellen, dass es auf der Materialrechnung steht, verhindert Verspätungen am Tag der Montage.

Häufig gestellte Fragen

F1: Ist pro ET 200S-Station oder pro Rack ein Endmodul erforderlich?

Für jede ET 200S-Station ist ein Terminationsmodul erforderlich, insbesondere ein an der rechten Spitze der Modulmontage jeder Station.

Im Gegensatz zu einigen modularen PLC-Systemen, bei denen pro Schienensegment eine Endkomponente benötigt wird,Die ET 200S-Architektur verwendet ein einziges Endgerät pro kompletter Station, unabhängig davon, wie viele Elektronik- und Endgerätemodule in dieser Station installiert sind..

Hat eine Anlage vier getrennte ET 200S-Stationen an verschiedenen Maschinenstandorten, so sind vier Endmodule erforderlich.

F2: Das Modul ist als Ersatzteil aufgeführt. Bedeutet dies, dass es ursprünglich mit anderen ET 200S-Komponenten enthalten war?

In der ursprünglichen ET 200S-Systemlieferung sind Endmodule typischerweise mit dem Schnittstellenmodulpaket oder als Teil eines Stationskit enthalten.

Der 6ES7193-4JA00-0AA0 ist als Ersatzteil aufgeführt, da er hauptsächlich als Ersatz für verlorene, beschädigte oder fehlende Endgeräte in bestehenden Anlagen eingesetzt wird.

Für neue ET 200S-Stationen, die von Grund auf neu gebaut werden, sollte das Endgerät ausdrücklich in die Bestandteilseinkaufsliste aufgenommen werden -sofern es bei Einzelmodulbestellungen von Händlern enthalten ist oder nicht.

F3: Kann das Endmodul 6ES7193-4JA00-0AA0 sowohl mit den Varianten PROFIBUS DP als auch PROFINET ET 200S verwendet werden?

Die Funktion des Terminationsmoduls ist die mechanische und passive elektrische Bus-Termination. Es enthält keine protokollspezifische Elektronik.

Der 6ES7193-4JA00-0AA0 ist physikalisch kompatibel mit ET 200S-Stationen, die auf beiden Profibus DP-Schnittstellenmodulen (IM 151-1, IM 151-3 für PROFINET) basieren.da die geometrische Struktur der internen Backplane-Busse über alle ET 200S-Stationsarten hinweg gleich ist.

Das Endmodul schließt einfach alle Busverbindungen, die es vom letzten Elektronik-/Terminalmodul in der Reihe empfängt, unabhängig vom Netzwerkprotokoll der Station.

F4: Erzeugt die ET 200S-Station einen Diagnosealarm, wenn das Endmodul fehlt?

The interface module can detect the absence of the termination module in some configurations — particularly when the station's configuration stored in the PROFIBUS master (STEP 7 HW Config) expects a specific station structure.

Wenn die Station während des Bus-Scans nicht korrekt meldet, erzeugt der DP-Master einen Diagnosefehler.

In der Praxis können einige ET 200S-Konfigurationen funktionieren, ohne einen unmittelbaren kritischen Alarm zu erzeugen, aber das fehlende Terminationsmodul birgt ein Risiko für intermittierende Kommunikationsfehler,vor allem in elektrisch lauten Umgebungen.

Die Installation des Endmoduls ist immer die richtige Maßnahme, auch wenn kein unmittelbarer Alarm sichtbar ist.

F5: Welche maximale Anzahl von Elektronikmodulen kann in einer ET 200S-Station vor dem Endmodul installiert werden?

Die maximale Anzahl an Elektronikmodulen pro ET 200S-Station hängt von der Variante des Schnittstellenmoduls ab.bis zu 63 Elektronikmodule können in einer Station installiert werden (obwohl das praktische Maximum häufig durch die Stromversorgungskapazität und den spezifischen Modulmix begrenzt ist)Bei IM 151-3 PN (PROFINET) ist das Maximum auch variantenabhängig.

Unabhängig von der Anzahl der Module ist genau ein Endmodul erforderlich, das immer in der rechten Position der Station nach dem letzten Elektronikmodul steht.
