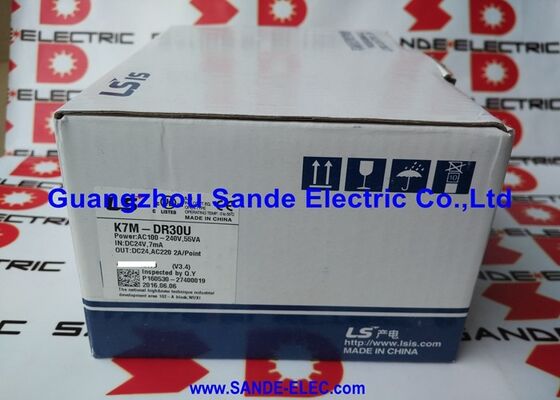

LG LS Programmierbarer Logikcontroller K7M-DR30U K7MDR30U K7M-DR3OU

LS Electric K7M-DR30U∙ MASTER-K K120S Kompakt-PLC ∙ 18 DI (24VDC) / 12 Relais-Ausgänge / 2A pro Kontakt / RS-232C / Erweiterbar

18 Eingänge, 12 Relais-Ausgänge K120S in der Praxis

Der K7M-DR30U ist eine 30-Punkte-kompakte Steuerung in der MASTER-K K120S-Familie von LS Electric.keine HintergrundbusseEs handelt sich um einen in sich geschlossenen Controller für Aufgaben auf Maschinenebene, bei denen die I/O-Zählung in eine Einheit passt.

Der Gleichspannungs-Eingangsbereich akzeptiert 24V-Feldsignale über einen praktischen Versorgungsbereich (20.4 ∼28,8 VDC) hinweg und deckt Toleranzschwankungen von der 24 VDC-Versorgung des Panels ohne Eingangsfilterprobleme ab.Dieser Bereich entspricht Standard-Industrie-Sensoren, Fotozellen, Grenzschalter und Tasten sind alle direkt verbunden.

Die 12 Relais-Ausgänge weisen sowohl bei Gleichspannung 24 V als auch bei Wechselstrom 220 V eine Leistung von 2 A pro Kontakt auf. Diese einzige Leistung deckt die meisten Maschinenleistungsauslastungen ab: Standardmotorkontaktkopel (AC 220 V, 50 ∼ 200 mA),24VDC-Solenoidventilpiloten (100 ∼ 300 mA), und Signallampen bei beiden Spannungen alle aus demselben Modul ohne Einschaltrelais für die Spannungsumwandlung.Die maximale Schaltspannung von AC 250V / DC 110V bietet Platz für Panels mit 240VAC- oder 110VDC-Steuerkreisen.

Schlüsselmerkmale

MASTER-K K120S, wo der K7M-DR30U sitzt

Die MASTER-K-Familie von LS Electric umfasst eine Reihe von eigenständigen PLC-Größen.Größere K120S-Varianten erstrecken sich auf 60-Punkte- und höhere I/O-Zählungen in derselben Architekturfamilie; kleinere MASTER-K-Modelle (K10S, K30S) decken niedrigere E/A-Zählen ab.

Der K120S unterstützt die Erweiterung über zusätzliche E/A-Module auf dem rechten Erweiterungsbus,so dass die 30-Punkte-Basis-Einheit wachsen kann, wenn die Anwendung mehr Feldverbindungen benötigt, als die Basis-Hardware bietet.

Anwendungsszenarien

Kleine Werkzeugmaschinen und OEM-Ausrüstung:18 Sensoreingaben überwachen das Vorhandensein des Werkstücks, den Spindelstatus und die Türverriegelung. 12 Relais-Ausgänge steuern Kühlpumpenstarter, Klemmmagneten und Anzeigeleuchten.Die eigenständige Steuerung wird ohne Rackinfrastruktur in der elektrischen Box der Maschine montiert.

mit einer Leistung von mehr als 1000 W undEinträge von Fotozellen und Näherungssensoren; Ausgänge von Motorkontaktoren und Umleiter-Relais.

Instandhaltungsreserven für MASTER-K-Anlagen:Der K7M-DR30U ist in vielen asiatischen, europäischen und südamerikanischen Industrieanlagen im Einsatz.und Leiterprogramm ohne Änderung.

Häufig gestellte Fragen

F1: Welche Programmiersoftware wird für die K7M-DR30U verwendet?

KGL Win ist die dedizierte MASTER-K-Programmierumgebung von LS Electric. Es bietet Leiterlogik (LD), Funktionsblockdiagramm (FBD) und Anweisungsliste (IL) Programmierung.Verbindung verwendet den RS-232C-Anschluss an der CPU-Vorderseite mit einem kompatiblen USB-zu-RS-232-Adapter und PC-KabelDie KGL Win-Version muss mit der K120S-CPU-Firmware kompatibel sein.

F2: Was ist der Unterschied zwischen K7M-DR30U und K7M-DT30U?

Der K7M-DR30U verfügt über Relais (R) Ausgänge elektromechanische Kontakte, die Wechselstrom- oder Gleichstrombelastungen bei 2A pro Kontakt schalten. Der K7M-DT30U verfügt über Transistorausgänge (T) Festkörper 24VDC Ausgang.Relaiskontakte können mit gemischten AC/DC-Ladungen umgehen und galvanische Isolierung bietenDie Transistorausgänge schalten nur DC, schneller und ohne Kontaktverschleiß.

F3: Kann der K7M-DR30U über 30 E/A-Punkte hinaus erweitert werden?

LS Electric liefert Erweiterungsmodule für die MASTER-K K120S-Serie, die über den expandierenden Steckverbinder auf der rechten Seite verbunden sind.Die maximale Gesamt-E/A in einer erweiterten K120S-Konfiguration hängt von der Erweiterungskapazität des CPU-Modells ab; bestätigen Sie aus dem K120S-Hardwarehandbuch die spezifischen Einschränkungen der Anzahl und des Typs der Erweiterungsmodule.

F4: Welcher Relais-Schutz wird für induktive Gleichstrombelastungen empfohlen?

Gleichspannungsinduktive Belastungen Relaisspulen, Magnetventile und ähnliche Geräte erzeugen beim Ausschalten einen umgekehrten Spannungsspitze. Dieser Spitze biegt sich über die Relaiskontaktflächen,Sie erodieren und verkürzen die Kontaktdauer.. Verbinden Sie eine frei drehende Diode über jede Gleichstrom-Induktionslast (Kathode in Richtung der positiven Versorgungsschiene), um die Spitze zu absorbieren.Ein RC-Snubber über die Last reduziert den Bogen sowohl bei der Herstellung als auch bei der Auflösung.

F5: Woher stammt die K7M-DR30U?

Über LS Electric zugelassene Händler (für aktuelle oder kürzlich hergestellte Einheiten) und über den Aftermarket MASTER-K - Händler von Ersatzteilen und Überschusslieferanten für industrielle Automatisierung.Die MASTER-K-Familie verfügt weltweit über eine beträchtliche installierte Basis in Fertigungs- und VersorgungsunternehmenFür die 30-Punkte-Klasse K120S ist die Verfügbarkeit auf dem Aftermarket im Allgemeinen gut.
