IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC – 40×24 VDC Eingang / 24 Relaisausgänge / 120–240 VAC / 8 HSC-Eingänge / RS-232C / 4 Erweiterungseinheiten / Revision DKC

Eine komplette Mikro-SPS – nicht nur ein I/O-Modul

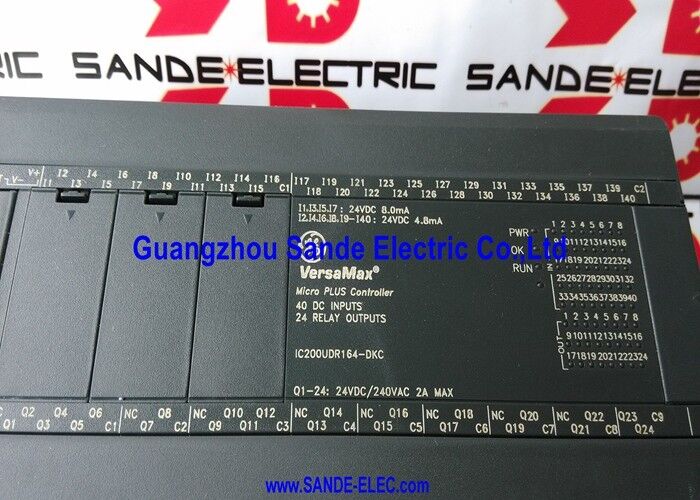

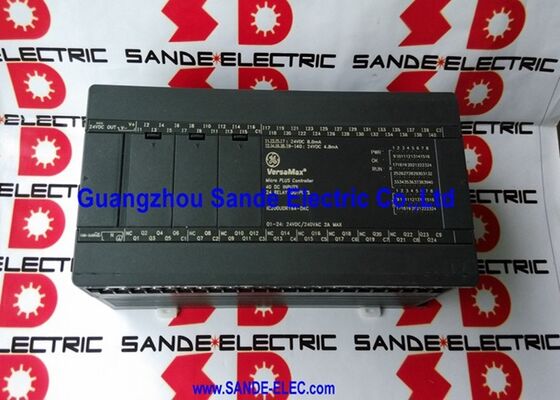

Der IC200UDR164-DKC ist eine komplette VersaMax Micro-SPS – Prozessor, Netzteil, digitale Eingänge und Relaisausgänge in einem Gehäuse. Dies ist keine eigenständige I/O-Karte; Es handelt sich um eine autonome programmierbare Steuerung mit integrierter CPU, Programmausführung und Feld-E/A.

Die Bezeichnung „UDR164“ hat eine funktionale Bedeutung: Das Gerät bietet 40 DC-Digitaleingänge und 24 Relaisausgänge im 64-Punkt-Format (U = VersaMax, D = DC-Eingang, R = Relaisausgang, 164 = 64-Punkt mit 120/240-VAC-Stromversorgung). Das DKC-Suffix identifiziert die Hardware-Revision dieses spezifischen Builds.

Bei einer Eingangsspannung von 120–240 VAC wird dieses Gerät ohne separate Gleichstromversorgung direkt an das Wechselstromnetz angeschlossen – der interne AC/DC-Wandler versorgt sowohl die SPS-Logik als auch die Eingangskreise mit Strom. Bei Schrankkonstruktionen, bei denen die Wechselstromversorgung die primäre Stromquelle ist, entfällt dadurch eine Komponente.

Wichtige Spezifikationen

24 Form-C-Relaisausgänge – Feldsteuerung mit gemischter Spannung

Jeder der 24 Relaisausgänge ist ein Kontakt der Form C (SPDT) – ein Umschaltrelais mit normalerweise offenen, normalerweise geschlossenen und gemeinsamen Anschlüssen. Dieses Kontaktformular bietet die größte Flexibilität bei der Verkabelung:

Normalerweise offen (NO):Standardlaststeuerung – Motorstarterspule, Magnetventil, Alarm.

Normalerweise geschlossen (NC):Ausfallsichere Anwendungen – Schaltkreise, die aktiviert sein müssen, wenn der Ausgang ausgeschaltet ist, und stromlos sein müssen, wenn der Ausgang eingeschaltet ist.

Allgemein (COM):Akzeptiert jede Feldversorgungsspannung innerhalb der Kontaktbelastbarkeit des Relais. 120-VAC-Lasten, 230-VAC-Lasten und 24-VDC-Lasten werden ohne Hardware zur Spannungsanpassung an dieselbe Relaisbank angeschlossen – der Relaiskontakt ist elektrisch unabhängig von der SPS-Versorgung.

Anwendungsszenarien

AC-betriebene Kompaktmaschinenpanels:Das Gerät wird direkt an den AC-Bus des Panels angeschlossen. Für die SPS selbst ist kein 24-V-Gleichstrom-Stromversorgungsmodul erforderlich – das vereinfacht das Schalttafeldesign für Maschinen mit reiner Wechselstrom-Stromversorgungsinfrastruktur.

Mehrzonen-Relaissteuerung:24 Form-C-Relais steuern unabhängig voneinander Motorstarter, Ventilmagnete und Alarmkontakte bei gemischten AC- und DC-Feldspannungen – alles von einem Controller-Gehäuse aus.

Hochgeschwindigkeits-Produktionszählung:Encoder- oder Sensorimpulse von bis zu 8 Zählern werden im HSC-Modus gleichzeitig verfolgt. Das Programm liest bei jedem Scan die akkumulierten Zählwerte zur Chargenkontrolle, Längenmessung oder Geschwindigkeitsüberwachung.

FAQ

F1: Was ist das Revisionssuffix „-DKC“ und hat es Auswirkungen auf die Kompatibilität?

Das DKC-Suffix identifiziert die spezifische Hardware-Revision des IC200UDR164. Revisionen spiegeln Komponenten- oder Fertigungsaktualisierungen wider und behalten gleichzeitig die gleiche Funktionsspezifikation und Programmkompatibilität bei. Eine DKC-Einheit ersetzt in den meisten Installationen frühere IC200UDR164-Revisionen (wie AD, CB usw.) ohne Programmänderungen. Bestätigen Sie die Firmware-Versionsanforderungen des installierten Programms, wenn Bedenken hinsichtlich der Revisionskompatibilität bestehen.

F2: Welche Programmiersoftware verbindet sich mit dem IC200UDR164-DKC?

Die VersaMax Micro-Serie wird mit Proficy Machine Edition (PME) oder der früheren Logicmaster-Software programmiert. Der Anschluss erfolgt über den integrierten seriellen RS-232C-Anschluss mit einem IC200CBL001 oder einem gleichwertigen Programmierkabel. Proficy Machine Edition unterstützt sowohl die Programmiersprachen Kontaktplan als auch Anweisungsliste für die VersaMax Micro-Plattform.

F3: Können die 24 Relaisausgänge gleichzeitig als Schließer- und Öffnerkontakte vom selben Relais verwendet werden?

Ja. Jedes Form-C-Relais verfügt über alle drei Anschlüsse – NO, NC und COM – auf der Klemmenleiste. Das Programm steuert die Relaisspule; Die Verdrahtung zu NO, NC oder beiden bestimmt, wie der Feldstromkreis reagiert. Ein Relais kann mit einem einzigen Ausgangsbefehl gleichzeitig einen NO-Kreis schließen (eine Lampe aktivieren) und einen NC-Kreis öffnen (einen Bypass deaktivieren).

F4: Was ist der Unterschied zwischen IC200UDR164 und IC200UDR064?

Bei beiden handelt es sich um 64-Punkt-VersaMax-Micro-SPS mit 40 DC-Eingängen und 24 Relaisausgängen. Der Unterschied liegt in der Stromversorgung: IC200UDR064 verwendet 24 VDC Eingangsstrom; IC200UDR164 verwendet 120/240 VAC. Alle anderen Funktionsspezifikationen – E/A-Anzahl, HSC-Fähigkeit, Relaistyp, Erweiterungskonnektivität – sind identisch. Wählen Sie basierend auf der verfügbaren Versorgungsspannung im Panel.

F5: Sind die Relaisausgänge gegen induktives Lastschalten geschützt?

Die Relaiskontakte selbst verfügen über keine eingebaute Unterdrückung. Für induktive Lasten (Motorstarterspulen, Magnetventile) wird eine externe Unterdrückung der Last empfohlen – ein Überspannungsschutznetzwerk für Wechselstromlasten oder eine Freilaufdiode für Gleichstromlasten. Ohne Unterdrückung verschlechtert die Gegen-EMK-Spitze beim Öffnen des Relais mit der Zeit die Kontaktlebensdauer. Überprüfen Sie die Anforderungen zur Unterdrückung induktiver Lasten anhand des IC200UDR164-Benutzerhandbuchs für die spezifischen Lasttypen, die geschaltet werden sollen.
