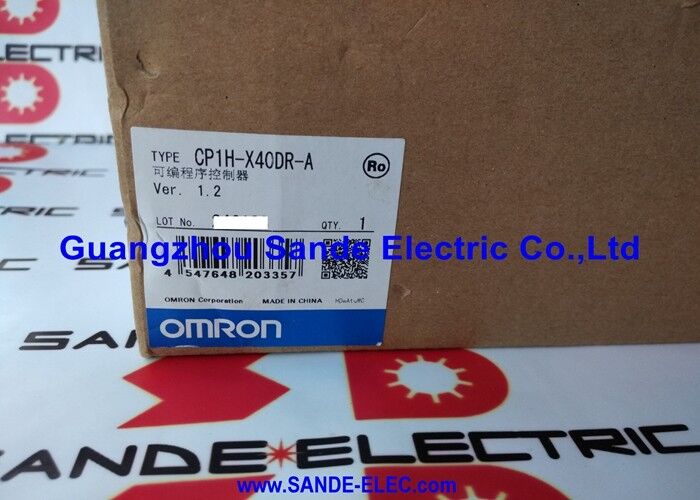

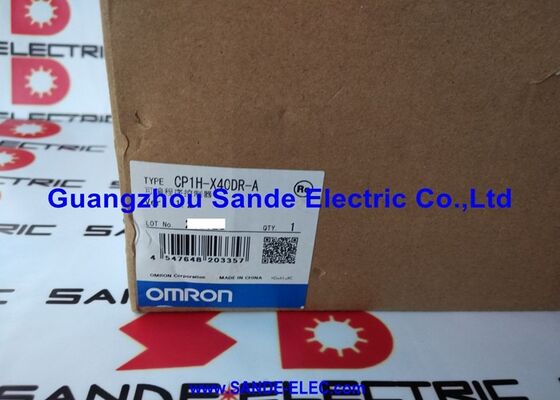

OMRON PLC CP CP1H-X40DR-A CP1HX40DRA CP1H-X4ODR-A

Omron CP1H-X40DR-A. CP1H Kompakt-PLC ∙ 24 DI + 16 Relais / AC 100 ∙ 240V / 100kHz HSC ×4 / 100kHz Pulsausgang ×2 / USB / 20K Schritte / 0,1μs / IP20

100 kHz-Hochgeschwindigkeitszähler + 100 kHz-Pulsausgabe

Die CP1H-X40DR-A integriert vier Hardware-Hochgeschwindigkeitszählerkanäle und zwei Hardware-Impuls-Ausgabe-Kanäle nicht firmware-emulierte Funktionen,mit einer Kapazität von mehr als 10 Watt,.

HSC (Hochgeschwindigkeitszähler):Vier Kanäle akzeptieren einphasige Encoder- oder Sensorpulse bei bis zu 100 kHz oder zweiphasige (A/B Quadratur) Signale bei bis zu 50 kHz.Die Zähler erhöhen sich bei jedem eingehenden Impuls zwischen den Programmscans, um sicherzustellen, dass unabhängig von der Scanzeit keine Zählung verloren geht.

Impulsausgang:Zwei Kanäle erzeugen Pulszüge bei bis zu 100 kHz, die Schrittmotorsteuerungen oder Servoantriebe im Positions- oder Geschwindigkeitsmodus antreiben. The pulse output supports independent operation (each channel at its own frequency) or synchronised output (both channels locked to the same reference) for two-axis coordinated motion without an external motion controller.

Schlüsselmerkmale

Sink/Quelle (PNP/NPN) Auswählbare Eingänge

Die 24 digitalen Eingänge wählen durch Verkabelungskonfiguration zwischen Spülbecken (NPN) und Quell (PNP) aus.Europäische Maschinenkonventionen verwenden typischerweise PNP-Sensoren (Quelle)■ Japanische und nordamerikanische Anlagen verwenden häufig NPN (Sink) -Sensoren.die es für Maschinenbauer, die auf mehrere Märkte liefern, praktisch macht.

Optocoupler isolation between the 24VDC input field and the PLC's internal logic prevents ground loop currents and transient voltages from reaching the CPU — the field and logic sides are electrically independent.

Anwendungsszenarien

Verpackungsmaschinen:Filmzufuhr, Wärmesiegelung und Produktzählung in einem CP1H-X40DR-A. Impulsausgang treibt den Schrittmotor für den Filmvortrieb an; HSC verfolgt den Encoder am Schneidmechanismus;Relais-Ausgänge steuern das Dichtungselement und den Abstoßantrieb.

Sortungssysteme mit Förderband:24 Sensorinputs, die die Produkterkennung an mehreren Förderstrecken abdecken, Relais-Ausgänge steuern Umleitungsgate, Fördermotorkontaktoren und Alarmlampen.Eingebundene HSC zählt Produkte auf jeder Zweigstelle.

Kleine Werkzeugmaschinen und Prüfgeräte:Sequentielle Steuerung (Klammern, Schneiden, Entladen) über Relais-Ausgänge. Encoder-Feedback über HSC. RS-232C für die Kommunikation mit einem Messgerät; USB für den Programmzugriff auf Laptops.

Wasserpumpen und HVAC-Stationen:Eingangs- und Druckschalter zum 24DI. Pumpenmotorkontaktoren und Ventilmagneten an Relais-Ausgängen. eingebaute RTC für zeitlich geplante Operationen und Ereignisprotokolle.

Häufig gestellte Fragen

F1: Kann der CP1H-X40DR-A einen CP1H-X40DT-A (Transistor-Ausgang) in einer bestehenden Anlage ersetzen?

Funktionell unterscheidet sich das CP1H-X40DR-A (Relais-Ausgang) vom CP1H-X40DT-A (Transistor-Ausgang) hauptsächlich in den Ausgangsschaltmerkmalen.Transistor-Ausgänge sind ausschließlich Gleichstrom, wechseln aber schneller und haben keinen mechanischen Verschleiß. Die Programmlogik ist zwischen den beiden Varianten identisch. Die Feldverkabelung unterscheidet sich, da die Transistor-Ausgänge entweder Quell- oder Senktyp sind, während die Relais-Ausgänge spannungsunabhängige Kontakte sind.

F2: Welche Erweiterungsmodule sind mit dem CP1H-X40DR-A kompatibel?

Die CP1H-Serie unterstützt die CJ-Serie-Erweiterungseinheiten, die über den CP1H-Erweiterungseingabeanschluss und die CP-Serie-Erweiterungseinheiten verbunden sind.Es können bis zu 3 Erweiterungseinheiten der CP-Serie oder I/O-Einheiten der CJ-Serie (über einen Adapter) hinzugefügt werdenAnalog-, Temperatur- und spezielle I/O-Erweiterung ist über den CJ I/O-Erweiterungsteil verfügbar.

F3: Welche Programmierwerkzeuge und Programmiersprachen unterstützt der CP1H-X40DR-A?

CX-Programmer ist die primäre Programmierumgebung für die CP1H. Sie unterstützt die Programmierung von Leiterndiagrammen (LD) und Anweisungslisten (IL) gemäß IEC 61131-3.Der USB-Anschluss verbindet einen PC mit CX-Programmer zum Herunterladen von ProgrammenCX-Designer wird für die Entwicklung von HMI-Panels verwendet, die mit dem RS-232C- oder Erweiterungsanschluss verbunden sind.

F4: Wie funktioniert die eingebaute Echtzeituhr (RTC)?

Die interne RTC des CP1H-X40DR-A hält die Werte Jahr, Monat, Tag, Wochentag, Stunde, Minute und Sekunde in dedizierten DM-Speicherstandorten aufrecht.Das Programm liest die Uhrdaten aus und verwendet sie für zeitlich geplante Vorgänge (Start/Stopp zu bestimmten Zeiten), Ereigniszeitstempel in Datensätzen und Rezeptverwaltung, die Produktionsparameter nach Schicht oder Tag ändert.

F5: Welche Kommunikationsprotokolle werden über Erweiterungsoptionen unterstützt?

Durch die beiden Optionsplatten-Slots unterstützt der CP1H-X40DR-A RS-485 (für Modbus RTU, CompoWay/F und andere serielle Protokolle) und Ethernet (EtherNet/IP, TCP/IP Socket-Kommunikation).EtherNet/IP-Konnektivität ermöglicht es dem CP1H-X40DR-A, an EtherNet/IP-Netzwerken zusammen mit den Steuerungen der CJ2- und NJ-Serie als Geräteknoten teilzunehmenDeviceNet und PROFIBUS-Optionen sind auch über spezielle Optionen oder Kommunikationsforen verfügbar.
