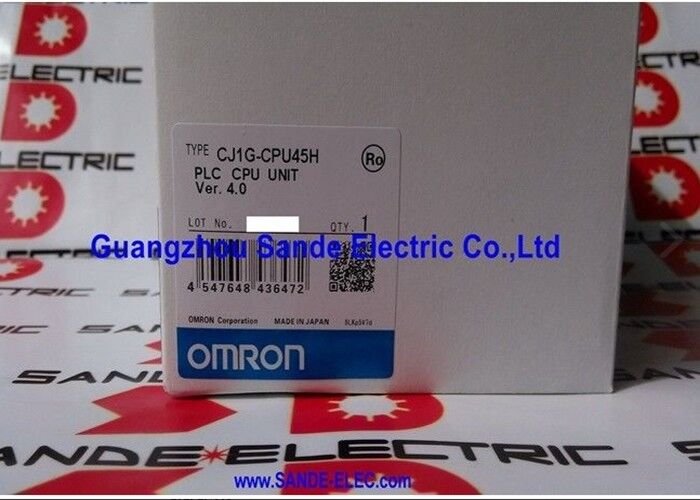

OMRON CJ1G-CPU45H CPU-Einheit CJ1G-CPU45H

Omron CJ1G-CPU45H | CJ1 Modulare SPS-CPU – 60.000 Schritte / 128.000 Wörter / 1280 E/A-Bits / 3 Erweiterungsracks / 0,91 A

CJ1G-CPU45H – Die mittelhohe CPU der CJ1-Plattform

Die CJ1G-CPU45H ist eine CPU-Einheit in der modularen SPS-Familie CJ1 von Omron – der Vorgängerplattform des an anderer Stelle in diesem Produktset beschriebenen CJ2M. Sowohl für neue Spezifikationen als auch für Austauscharbeiten ist es wichtig zu verstehen, wo es in der CPU-Hierarchie von Omron steht.

Innerhalb der CJ1G-CPU-Reihe identifiziert die G-Bezeichnung die Standardleistungsklasse (gegenüber CJ1H für hohe Leistung). Die CPU45H positioniert sich über der kleineren CJ1G-CPU43H (20K-Schritte, 960 I/O-Bits) mit ihrem 60K-Schrittprogramm und 1.280 I/O-Bit-Kapazität – die höhere Anzahl eignet sich besonders für Installationen, bei denen die Maschine komplexere Logik und mehr Signalverbindungen benötigt, als eine Mittelklasse-CPU aufnehmen kann.

Die 1.280 E/A-Bits (entspricht 80 Wörtern E/A-Bereich) definieren die maximale Anzahl physischer Eingangs- und Ausgangssignale, die die CPU in ihren lokalen Racks und Erweiterungsracks adressieren kann. Für eine Maschine oder ein System mit 400 digitalen Eingängen, 300 digitalen Ausgängen und 32 analogen Kanälen, die mehrere I/O-Wörter belegen, verfügt die CJ1G-CPU45H über die Adressierungskapazität, um alle Signale ohne Workarounds abzubilden.

Drei Erweiterungsracks erweitern die physische Reichweite des CJ1G-CPU45H – bis zu drei zusätzliche Racks, die jeweils über CJ1W-IC101 I/O-Schnittstelleneinheiten verbunden sind, erweitern die Gesamtzahl der I/O-Module weit über das hinaus, was in einen physischen Schrank passt. Bei Maschinen, bei denen die E/A über Abschnitte in separaten Panels verteilt ist, die wiederum mit einer zentralen CPU verbunden sind, ist diese Rack-Erweiterung der Mechanismus, der alle E/A unter einem Programm und einer Adressierungsstruktur hält.

Wichtige Spezifikationen

CJ1G-CPU45H vs. CJ2M-CPU14 – Zwei Generationen modularer Omron-SPS

Die CJ2M-CPU14 bietet eine schnellere Ausführung, mehr Datenspeicher und eine größere Erweiterung trotz weniger Programmschritte. Beide verwenden die I/O-Modulfamilie der CJ-Serie. Für den Austausch in bestehenden CJ1G-Installationen ist die CJ1G-CPU45H der richtige baugleiche Ersatz; Für die Migration zu CJ2M ist eine Überprüfung der Programmkompatibilität erforderlich.

Anwendungsszenarien

Mehrteilige Maschinensteuerung:Drei Erweiterungsracks ermöglichen E/A-Module in separaten Schränken – einem Hauptverarbeitungsbereich, einer Ladestation und einem Verpackungsbereich –, die alle unter einem CJ1G-CPU45H-Programm ohne separate SPS oder Kommunikation zwischen SPS angesprochen werden.

Prozessautomatisierung mit großem I/O:1.280 I/O-Bits eignen sich für Umgebungen mit dichtem Signal: ein Versorgungssystem mit Hunderten von Ventilpositionsschaltern, Niveaueingängen und Motorstatuskontakten, die von einer CPU verwaltet werden.

CJ1 Legacy-Systemersatz:Die CJ1-Plattform wurde ab Anfang der 2000er Jahre weit verbreitet eingesetzt. Wenn ein um die CJ1G-CPU45H herum aufgebauter Schrank einen CPU-Austausch erfordert, behält ein identisches Modell das Programm, die E/A-Adressierung und die Rack-Architektur ohne Änderungen bei.

FAQ

F1: Wie unterscheidet sich der CJ1G-CPU45H vom CJ1G-CPU43H und CJ1G-CPU44H?

Die CPU43H bietet 20.000 Schritte und 960 I/O-Bits. Die CPU44H bietet 40.000 Schritte und 1.024 I/O-Bits. Die CPU45H bietet 60.000 Schritte und 1.280 I/O-Bits. Alle drei unterstützen 3 Erweiterungsracks. Wählen Sie die CPU basierend auf der Programmgröße und den Anforderungen an die Anzahl der E/A-Bits aus. Wenn Sie eine CPU45H durch eine CPU43H ersetzen, werden der verfügbare Programmspeicher und die E/A-Adressierung reduziert, wodurch verhindert wird, dass ein großes Programm geladen wird.

F2: Kann die CJ1G-CPU45H CJ2M-E/A-Module verwenden und umgekehrt?

CJ1 und CJ2M teilen sich den Formfaktor der E/A-Module der CJ-Serie. Die meisten Standard-E/A-Module der Serien CJ1W-ID, OD und AD sind sowohl mit CJ1- als auch mit CJ2M-CPUs kompatibel. Für Spezialmodule (Funktionseinheiten, bestimmte Kommunikationsprozessoren) können Kompatibilitätseinschränkungen gelten. Überprüfen Sie dies anhand der Kompatibilitätstabellen der CJ-Serie von Omron, bevor Sie CPUs und Module generationsübergreifend kombinieren.

F3: Wie viele E/A-Punkte stellen insgesamt 1.280 E/A-Bits dar?

1.280 E/A-Bits entsprechen 1.280 einzelnen digitalen Signalen – der maximalen kombinierten Anzahl von Eingangsbits und Ausgangsbits, die von der CPU über alle Racks hinweg adressiert werden können. In der Praxis kann die Grenze schon vorher durch die Anzahl der physischen Module oder den Platz im Rack erreicht werden. Bei analogen Kanälen belegt jeder Kanal mehrere Bits (typischerweise 16 Bit pro Kanal), sodass analoge Systeme das 1.280-Bit-Budget schneller verbrauchen als rein digitale Systeme.

F4: Welche Programmiersoftware verbindet sich mit dem CJ1G-CPU45H?

CX-Programmer (Teil der CX-One-Suite) ist das primäre Programmiertool für die CJ1-Familie und unterstützt Kontaktplan-, Funktionsblockdiagramm-, strukturierten Text- und SFC-Programmierung. Der Anschluss erfolgt über den USB-Anschluss der CPU oder über Ethernet, wenn eine optionale Ethernet-Einheit installiert ist. Sysmac Studio unterstützt die CJ1-Programmierung nicht.

F5: Woher stammt der CJ1G-CPU45H?

Über den Omron CJ1 PLC-Ersatzteilmarkt – alte Automatisierungshändler, geprüfte Überschusslieferanten und spezialisierte Omron-Teilehändler. Die CJ1-Plattform verfügt über eine beträchtliche globale installierte Basis; Die CPU45H erscheint regelmäßig im Aftermarket. Vergewissern Sie sich vor der Bestellung, dass die Programmkapazität (60.000 Schritte) und die E/A-Bitanzahl (1.280) mit dem installierten System übereinstimmen.
