Omron C200HE-CPU42-E | C200Hα SPS-CPU — 7,2K Wörter / 880 E/A / Integriertes RS-232C

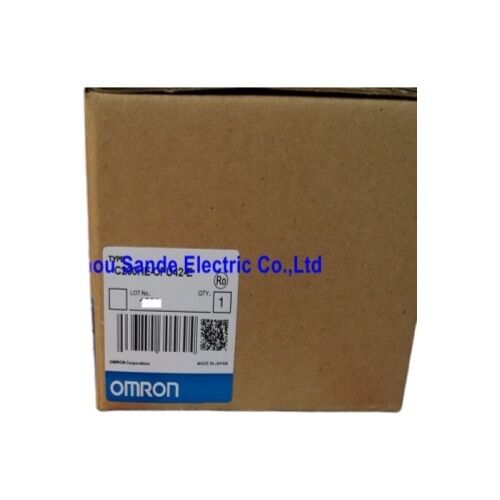

Teilenummer: C200HE-CPU42-E

Hersteller: Omron (Japan)

Produkttyp: SPS-CPU — C200Hα-Serie

Serie: C200HE (C200Hα)

Speziell für die Systemkontinuität von C200H entwickelt

Das C200HE-CPU42-E ist die Mittelklasse-CPU-Einheit der Omron C200Hα-Familie — die SPS-Plattform, die Omrons Automatisierungsangebot in den 1990er und frühen 2000er Jahren definierte. Diese Systeme sind weltweit in Produktionsanlagen noch in Betrieb, und der Hauptgrund, warum Benutzer diese CPU beziehen, ist die Kontinuität: Beibehaltung der ursprünglichen Programmstruktur, Verdrahtungsanordnung und E/A-Zuordnung, ohne das Steuerungssystem neu zu entwickeln.

Mit einer Programmkapazität von 7,2K Wörtern und maximal 880 E/A-Punkten über zwei Erweiterungsracks deckt das C200HE-CPU42-E die Steuerung von mittelgroßen Maschinen ab — Koordination von Produktionslinien, Montagemaschinen, Fördersysteme und Verpackungsanlagen — ohne dass eine komplexere CPU als die tatsächlich benötigte Anwendung erforderlich ist. Die 231 Sonderbefehle und eine grundlegende Ausführungsgeschwindigkeit von 0,3 µs liegen gut über dem Minimum für Sequenzsteuerungsaufgaben.

Der integrierte RS-232C-Anschluss und der Kommunikationskartensteckplatz bieten dem System zusammen zwei unabhängige Kommunikationswege: das RS-232C für Programmierung, Überwachung oder HMI-Anschluss und der Kommunikationskartensteckplatz für Netzwerkerweiterungen wie eine DeviceNet-, PROFIBUS- oder Ethernet-Karte. Für Wartungsingenieure, die an einem installierten C200H-System arbeiten, bedeutet diese Kombination, dass die Kommunikationsoptionen nicht auf den seriellen Basisport beschränkt sind.

Sicherung und Batterie

Die Speichersicherung deckt HR-Datenregister, AR-Datenbereich, Zähler-Istwerte, DM-Daten und Uhrzeitdaten bei Stromausfall ab. Die Backup-Batterie hat eine typische Lebensdauer von 5 Jahren bei 25°C. Wenn der Batteriealarm erscheint, sollte sie bei eingeschalteter SPS ausgetauscht werden — ein Austausch bei ausgeschaltetem Strom birgt das Risiko, die gespeicherten Daten zu löschen, wenn die Batterie grenzwertig ist.

Schlüsselspezifikationen

FAQ

F1: Wofür wird das C200HE-CPU42-E verwendet?

Es ist die CPU-Einheit für C200H-basierte SPS-Systeme — Ausführung von Leiterprogrammen, Verwaltung des E/A-Scans, Koordination von Erweiterungseinheiten und Handhabung der RS-232C-Kommunikation. Typische Anwendungen sind Produktionsanlagen, Montagemaschinen und Förderbandsteuerungen in bestehenden C200H-Installationen.

F2: Was unterscheidet die CPU42-E von der CPU32-E in derselben Serie?

Beide sind C200HE-CPUs, aber die CPU42-E bietet eine Programmkapazität von 7,2K Wörtern im Vergleich zu den 3,2K Wörtern der CPU32-E und unterstützt den RS-232C-Anschluss (ein Merkmal der CPU4x). Die CPU42-E ist die richtige Wahl, wenn das installierte Programm den größeren Speicher oder den integrierten seriellen Anschluss benötigt.

F3: Verfügt das C200HE-CPU42-E über einen integrierten Kommunikationsanschluss?

Ja — ein RS-232C-Anschluss ist integriert. Darüber hinaus nimmt der Steckplatz für Kommunikationskarten optionale Netzwerkarten für DeviceNet, Ethernet oder andere Protokolle auf, wodurch das System einen zweiten unabhängigen Kommunikationsweg erhält.

F4: Wie viele Erweiterungseinheiten kann das C200HE-CPU42-E unterstützen?

Bis zu 2 Erweiterungs-E/A-Racks, 10 spezielle E/A-Einheiten und 10 hochdichte E/A-Einheiten der Gruppe 2 — wodurch das System weit über das Basis-CPU-Rack hinauswachsen kann, während es innerhalb der C200HE-Architektur bleibt.

F5: Ist das C200HE-CPU42-E für ein C200H-System in Produktion noch verfügbar?

Die C200H-Plattform wurde von Omron eingestellt. Ersatz-CPUs werden über den industriellen SPS-Aftermarket bezogen — getestete Gebraucht- und Austauschgeräte sind weit verbreitet. Die CPU42-E von einer kompatiblen Quelle ist ein direkter Ersatz, der keine Programm- oder Verdrahtungsänderungen für einen gleichwertigen Austausch erfordert.
