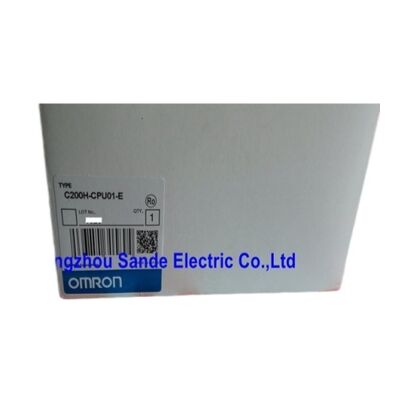

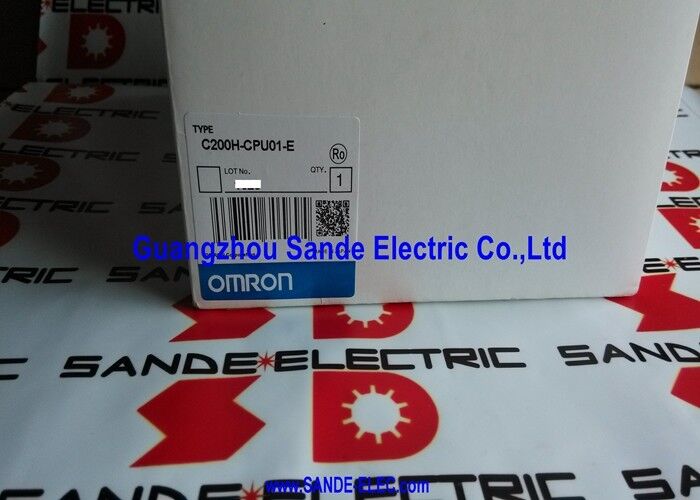

Omron C200H-CPU01-E. SYSMAC C200H-Serie PLC-CPU-Modul 100-240VAC Stromversorgung, 5VDC 3A Ausgang, 4K-Wort-Programm-Speicher, 145-Anweisungssatz, IP30

Übersicht

DieUmrons C200H-CPU01-Eist die grundlegende CPU-Einheit in Omrons SYSMAC C200H programmierbarer Steuerungsreihe .

Diese integrierte Konstruktion Leistungsversorgung und CPU in einem Modul war charakteristisch für die C200H-Architektur: Die Ingenieure mussten nur das passende Backplane auswählen (3, 5, 8 oder 10 Slots),die CPU01 in der vorgesehenen CPU-Position montieren, und hinzufügen I/O-Module, Spezialfunktions-Einheiten und Kommunikationsmodule zu den verbleibenden Slots.

Der C200H war die mittlere PLC von Omron in den 1980er und 1990er Jahren. and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Der erweiterte Spannungsbereich von 85132 VAC / 170264 VAC gibt dem Modul eine beträchtliche Toleranz für die Absenkung der Versorgungsspannung,Ein praktischer Vorteil in industriellen Umgebungen, in denen die Spannungsqualität nicht immer ideal ist.

Die Position der CPU01 innerhalb der C200H-CPU-Familie stellt sie als Einstiegs-CPU die grundlegendste Verarbeitungskapazität im C200H-Bereich.Das 4K-Wort-Programm-Speicher verarbeitet eine einfache Maschinensequenzierung, Förderlogik und allgemeine Steuerungsprogramme.

Für Anwendungen, die größere Programme benötigen, bietet der Speicherkassetten-Slot den Erweiterungspfad: Eine EPROM- oder EEPROM-Kassette kann eingefügt werden, um den Programmspeicher zu erweitern,mit der EEPROM-Variante, die die Aktualisierung von Programmen im Feld ohne UV-Rasierer ermöglicht.

Für Anwendungen, die mehr Rechenleistung benötigen, positionierte Omron die C200H-CPU03-E (8K Wörter) und C200H-CPU11-E (32K Wörter) über der CPU01 in der C200H-Familie.

Schlüsselmerkmale

Integrierte Stromversorgungsarchitektur

Die eingebaute Wechselstromversorgung des C200H-CPU01-E ist eines der charakteristischen Merkmale, die das Design des C200H von einigen zeitgenössischen SPS unterschieden, die separate Stromversorgungsmodule benötigten.

Durch die Integration der Stromversorgung in das CPU-Modul wird die Backplane-Konfiguration vereinfacht:Der Ingenieur installiert ein Modul (den CPU01) und alle Leistungsumwandlungen für die CPU und das E/A-Rack werden intern verwaltet..

Der 5VDC, 3A-Ausgang liefert die Backplane-Logikleistung für alle im CPU-Rack installierten Module und alle über ein Erweiterungskabel verbundenen Erweiterungsracks.

Der Nennverbrauch von 120 VA entspricht der Gesamtleistung, die unter normalen Betriebsbedingungen aus der Wechselstromversorgung gezogen wird.

Die 5VDC, 2A-Versorgungssicherung schützt die Gleichstrom-Ausgangsbahnen, wenn ein Modul eine übermäßige Stromzufuhr verursacht, die Sicherung explodiert, anstatt die CPU oder andere Module durch Überstrom beschädigt werden zu lassen.

Der Sicherungsaustausch ist eine Wartungsaufgabe, bei der der Betrieb wiederhergestellt wird, nachdem der Fehler identifiziert und behoben wurde.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, Schweißgeräte oder variable Belastungen beeinflussen die Lieferqualität.

Der C200H-CPU01-E toleriert diese Schwankungen und arbeitet auch bei vorübergehenden Spannungsschwankungen weiter, die weniger tolerierende Geräte beeinträchtigen könnten.

I/O-Architektur ️ Backplane, Racks und Modulwahl

Das C200H-Backplane akzeptiert Module in seinen nummerierten Slots, wobei der CPU01-E die benannte CPU-Position einnimmt (normalerweise der linkste Slot).

E/A-Module- Digitale Eingangsmodule, die 24VDC, 100VAC oder andere Signallevel annehmen; digitale Ausgangsmodule mit Relais-, Transistor- oder Triac-Ausgängen; analoge E/A-Module für Spannungs- und Stromsignale.

Spezialfunktionsmodule- Hochgeschwindigkeitszählermodule, Positionssteuermodule, Temperatursteuermodule und andere anwendungsspezifische Funktionseinheiten, die die Fähigkeiten der CPU über die grundlegenden diskreten E/A hinaus erweitern.

KommunikationsmoduleHost Link (RS-232C SYSMAC Link zu Hostcomputern), PC Link (für die gemeinsame Nutzung von PLC-zu-PLC-Daten), Remote I/O (für die Erweiterung von I/O auf Remote-Racks) und SYSMAC NET Link-Einheiten.

Das CPU-Rack bietet Platz für die installierten Module und die eigene Stromversorgung des CPU01.jede zusätzliche E/A-Slots.

Diese maximale Anzahl von drei Racks umfasst die meisten mittleren Maschinensteuerungsanwendungen, die in den Anwendungsbereich der C200H-Plattform fallen.

Erinnerungskassette

Der 4K-Wort-Basisprogrammspeicher des C200H-CPU01-E deckt einfache Maschinensteuerungsprogramme ab.

Wenn die Anwendung mehr ?? größere Programme mit erweiterten Subroutine-Bibliotheken, mehr Datenregister,oder Programme, die sich 8K-Wörtern nähern. Der Speicherkassetten-Slot bietet den Hardware-Pfad für die Erweiterung..

DieEPROM-Kassette (C200H-MP16K)Erweitert das Gedächtnis auf 16K Wörter.

Es ist in der Fabrik programmiert oder mit einem UV-löschbaren Geräteprogramm programmiert.geeignet für Produktionsanwendungen, wenn das Programm abgeschlossen ist und Schutz vor versehentlichen Änderungen erfordert.

Der EPROM kann nicht ohne UV-Löschung neu programmiert werden, was ihn für stabile Produktionsprogramme geeignet macht.

DieEEPROM-Kassette (C200H-ME16K)Er erstreckt sich auch auf 16K-Wörter, ermöglicht aber eine elektrische Umprogrammierung. Das Programm kann mit dem Programmiergerät im Feld aktualisiert werden, ohne die Kassette zu entfernen oder UV-Reiß zu verwenden.

Diese Flexibilität macht die EEPROM-Kassette zur bevorzugten Wahl für Anlagen, bei denen regelmäßige Aktualisierungen, Parameteranpassungen,oder Rezeptänderungen während der Lebensdauer der Ausrüstung.

Häufig gestellte Fragen

F1: Der C200H-CPU01-E verfügt über 4K-Wörter im Programmspeicher.

4K-Wörter sind die Eingabekapazität im C200H-CPU-Bereich und Standard-Eingabe/Ausgabe-Logik.

Ein typisches Programm für ein Fördergerät mit zehn Stationen, acht Verriegelungen, sechs Störungsbedingungen und einer grundlegenden HMI-Kommunikation könnte 1.500-2500 Wörter umfassen und sich bequem in 4K einfügen.Programme, die umfangreiche Datenmanipulationen beinhalten, große Suchtabellen oder sehr lange sequentielle Logikketten können 4K übersteigen und entweder eine Speicherkassettenerweiterung oder ein Upgrade auf den C200H-CPU03-E (8K-Wörter) oder C200H-CPU11-E (32K-Wörter) erfordern.

F2: Kann der C200H-CPU01-E direkt mit einem modernen PC unter Windows kommunizieren?

Der C200H-CPU01-E verfügt nicht über einen eingebauten RS-232C-Anschluss an der CPU01 ‡ die Kommunikation mit einem Programmiergerät erfolgt über den Peripherieanschluss und eine entsprechende Programmierkonsole oder einen entsprechenden Adapter.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

Ein USB-zu-RS232C-Adapter kann auf modernen PCs benötigt werden, die keine nativen RS-232C-Ports haben.

Alternativ liefern Host-Link-Kommunikationsmodule, die im Backplane installiert sind, RS-232C-Konnektivität für SCADA- und Programmierzugriff.

F3: Wie hoch ist die maximale Anzahl der E/A-Punkte für ein C200H-System, das die CPU01-E verwendet?

Die gesamte E/A-Kapazität eines C200H-Systems hängt von der Anzahl und Art der auf dem CPU-Rack und bis zu zwei Erweiterungsracks installierten E/A-Module ab. Jedes I/A-Modul trägt 8, 16 oder 32 E/A-Punkte bei..

Mit maximal drei Racks und Standard-E/A-Modulkonfigurationen kann ein C200H-System in der Regel mehrere hundert diskrete E/A-Punkte erreichen.

Das genaue Maximum hängt von der spezifischen Modulwahl, der Größe der Hintergrundplatte und der Stromversorgungskapazität ab.3A-Ausgang der CPU01-E begrenzt den Gesamtstromverbrauch aller installierten Module.

Systeme, die eine sehr hohe I/O-Zählung erfordern, würden die Stromversorgungskapazität des C200H-CPU01-E übersteigen und eine sorgfältige aktuelle Budgetplanung erfordern oder auf eine leistungsstärkere CPU-Variante umsteigen.

F4: Die C200H-CPU01-E hat eine 2A-Versorgungssicherung. Kann sie im Feld ersetzt werden?

Wenn die Sicherung aufgrund eines Überstroms (Modulfehler, Verdrahtungsfehler oder externer Kurzschluss) explodiert, wird die Sicherung ausgetauscht.Die Sicherung muss nach Ermittlung und Korrektur der Ursache ausgetauscht werden..

Wenn die Sicherung ausgetauscht wird, ohne den Grundfehler zu beheben, wird die Ersatzsicherung sofort wieder ausblasen.

Der korrekte Sicherungstyp ist im C200H-Hardwarehandbuch angegeben

F5: Ist der C200H-CPU01-E kompatibel mit den aktuellen PLCs der Serie CJ und NJ von Omron für die Datenfreigabe?

Der C200H-CPU01-E verwendet die älteren Kommunikationsprotokolle SYSMAC Link und Host Link, die ohne Protokollkonvertierung nicht direkt mit Omrons aktuellen CJ2- oder NJ-Serie kompatibel sind.

Für alte Systeme, bei denen ein C200H und ein moderner Omron CJ/NJ-Seriencontroller Daten austauschen müssen,eine serielle Kommunikationseinheit mit dem entsprechenden Host-Link-Protokoll kann im C200H-Rack installiert werden, während der moderne Controller seine eigene Ethernet- oder EtherNet/IP-Verbindung

Eine direkte Integration auf Tag-Ebene zwischen C200H und modernen Controllern ist ohne diese Übersetzungsschicht nicht möglich.
