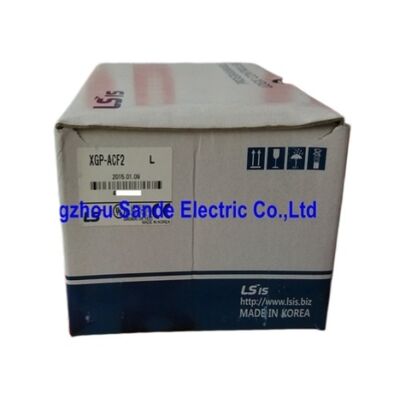

LS PLC XGP-ACF2 Programmierbarer Logikcontroller XGT-Serie Leistungsmodul XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2∙ XGT-Reihe PLC-Stromversorgungsmodul 85264VAC Universal / DC5V 6A / ±2% / ≤20A Eintritt / 50/60Hz / 0,4kg

Universelle Eingabe 1 Modul für alle Hauptspannungen

Die definierende Spezifikation des XGP-ACF2 ist sein Eingangsbereich von 85 ∼ 264 VAC.Dies ist kein auswählbares Spannungsnetz, für das ein Sprunggerät oder ein Schalter erforderlich ist, um es für 100V oder 230V zu konfigurieren. Es ist ein wirklich universeller Eingang, der sich automatisch an jede Netzversorgung im Bereich anpasstDie 100VAC in Japan, die 120VAC in Nordamerika und die 220-240VAC in Europa fallen alle in die Spezifikation.

Für Maschinenbauer, die auf XGT basierende Steuerungen auf mehrere Märkte liefern, eliminiert diese Universalität marktspezifische Leistungsmodulvarianten und das Risiko einer Spannungsunvereinbarung.Eine in Korea gefertigte und nach Deutschland versandte Tafel, Japan oder den Vereinigten Staaten richtig einschaltet, ohne das Versorgungsmodul zu ändern oder Hardware-Einstellungen anzupassen.

Der XGP-ACF2 ist direkt vergleichbar mit dem XGP-AC23 (festes 220V-Eingang, 8,5A-Ausgang) und dem XGP-DC42 (24VDC-Eingang).Der AC23 hat eine höhere Stromkapazität für größere Modulpopulationen, benötigt aber eine feste 220VAC-VersorgungDer DC42 dient Anlagen, bei denen die primäre Verteilspannung des Panels 24VDC ist.Die ACF2 ist die richtige Wahl, wenn die universelle Eingangsspannung und die 6A-Ausgangsleistung den Anforderungen der Anlage entsprechen.

Schlüsselmerkmale

6A Laufender Haushalt  Systemkonstruktionsanforderung

Der 6A-Ausgang des XGP-ACF2 ist der Gesamtstrom von 5VDC, der für jedes Modul verfügbar ist, das in der gleichen XGT-Basis installiert ist.

• XGI-CPUU-CPU-Modul: ~ 0,96A
• Standard-digitale E/A-Modul: ~0,2A
• Analog I/O-Modul: ~0,3A
• Kommunikationsmodul: ~0,3A

Eine repräsentative Konfiguration eine CPU (0,96A) + zwölf digitale E/A-Module (2,4A) + zwei Kommunikationsmodule (0,6A) zieht ungefähr 3,96A, was über 2A Kopfraum lässt.Dieser Bereich bietet Platz für zusätzliche Module und sorgt für eine stabile Regulierung unter unterschiedlichen Belastungen.

Die Summe der Stromzufuhr aller installierten Module muss vor dem Antrieb der Anlage mit der 6A-Grenze berechnet und überprüft werden.Bei einer überlasteten Versorgung fällt die 5VDC-Schiene unter das ±2%-Regulierungsband ¢ das Ergebnis sind intermittierende Modulrücksetzungen, Kommunikationsfehler und unvorhersehbares CPU-Verhalten anstelle eines sauberen Stillstands, wodurch Überlastbedingungen schwieriger zu diagnostizieren sind als ein harter Fehler.

Auswahl von Einschlagstrom und Schaltkreisschutz

Der maximale Einbruch von ≤ 20 A beim Einschalten ist der Parameter, der den korrekten Vorstromschutz bestimmt.Eine Standard-schnell wirkende Sicherung in der Nähe der steady-state Betriebsstrom Größe wird auf die Inrush Welle ausgelöstDie richtigen Schutzmöglichkeiten sind:

• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Der kurze Einströmungsstrom soll durchlaufen, während bei anhaltenden Störungen ein Überstromschutz gewährleistet wird.
• Leistungsschalter mit Typ-D-Eigenschaft:Der Antrieb erfolgt sofort bei einem 10×20-fachen Nennstrom, wodurch der Einbruch unter Schutz vor anhaltender Überlast berücksichtigt wird.

In Anlagen, in denen mehrere XGT-Racks nach einem Ausfall gleichzeitig Strom einsetzen, muss auch der kombinierte Einsprung aller Leistungsmodule auf der Ebene des Verteilgeräts berücksichtigt werden.

Anwendungsszenarien

Globaler Maschineneinsatz:XGT-basierte OEM-Steuerungen, die an Kunden in Japan (100VAC), Deutschland (230VAC) und den USA (120VAC) geliefert wurden ¥ alle mit demselben XGP-ACF2 ohne Hardwareänderungen oder marktspezifische Lagerbestände.

Installation des neuen XGT-SystemsStandardstrommodul für XGI- und XGR-Systeme wird dort gebaut, wo Wechselstromnetze verfügbar sind und die 6A-Ausgangsleistung der geplanten Modulpopulation entspricht.

Ersatz von XGP-ACF2 in bestehenden XGT-Anlagen:Direktwechsel bei Ausfall des ursprünglichen Leistungsmoduls. Keine Konfiguration erforderlich ¢ Installieren, einschalten und überprüfen, ob die 5VDC-Ausgabe innerhalb der ±2%-Spezifikation liegt.

Häufig gestellte Fragen

F1: Was geschieht, wenn der Gesamtstrom des Moduls 6A übersteigt?

Die Ausgangsspannung fällt unter 4,9 V (die ±2% untere Grenze) und löst in installierten Modulen Grenzlogische Ebenen aus.Der Ausfallmodus ist typischerweise intermittierend und nicht hart Vor dem Anschalten des Systems ist immer zu prüfen, ob alle installierten Module über einen Gesamtstrom verfügen.

F2: Ist für den Betrieb mit 100 V bzw. 220 V ein Spannungsauswahlschalter für den XGP-ACF2 erforderlich?

Nein. Der XGP-ACF2 ist eine echte universelle Eingangsversorgung, da es keinen Selektorschalter gibt. Verbinde ihn mit einer beliebigen Wechselstromversorgung zwischen 85V und 264VAC bei 47 ∼ 63Hz und er funktioniert korrekt.Die interne Leistungselektronik reguliert automatisch die Ausgabe unabhängig von der Eingangsspannung im angegebenen Bereich.

F3: Ist der ≤20A-Eindringstrom ein garantierter Höchstwert oder ein typischer Wert?

Die tatsächliche Einströmung hängt vom Phasenwinkel der Versorgungsspannung im Moment der Energierung, der Kondensatortemperatur und der Leitungseindämmung ab.Inkrement ist typischerweise am höchstenBei Nullkreuzung ist er minimal. Der Wert ≤ 20A ist der schlechteste Fall für die Auswahl der Schutzvorrichtung.

F4: Kann der XGP-ACF2 in XGR-redundanten CPU-Konfigurationen verwendet werden?

In XGR-Redundant-Konfigurationen hat jedes Chassis ein eigenes unabhängiges Leistungsmodul. Das XGP-ACF2 versorgt die eigenen Basismodule unabhängig vom Strom des Partnerchassis.Überprüfen Sie die spezifischen XGR-Konfigurationsanforderungen in der LS Electric XGT-Systemdokumentation, um die für jedes Fahrwerk geeignete Variante des Leistungsmoduls zu bestätigen..

F5: Was bedeutet eine Toleranz von DC5V ± 2% für den Modulbetrieb?

Die Leistung ist unter allen angegebenen Betriebsbedingungen garantiert zwischen 4,9 V und 5,1 V. Alle XGT-Module sind so konzipiert, dass sie in diesem Bereich ordnungsgemäß arbeiten.Wenn die Versorgung aufgrund einer Überlastung außerhalb von ± 2% ‡ liegt, Eingangsspannung außerhalb der Reichweite oder Modulfehler ­ Logische Spannungsmargen in installierten Modulen werden marginal, was zu den in Q1 beschriebenen intermittierenden Störungen führt.
