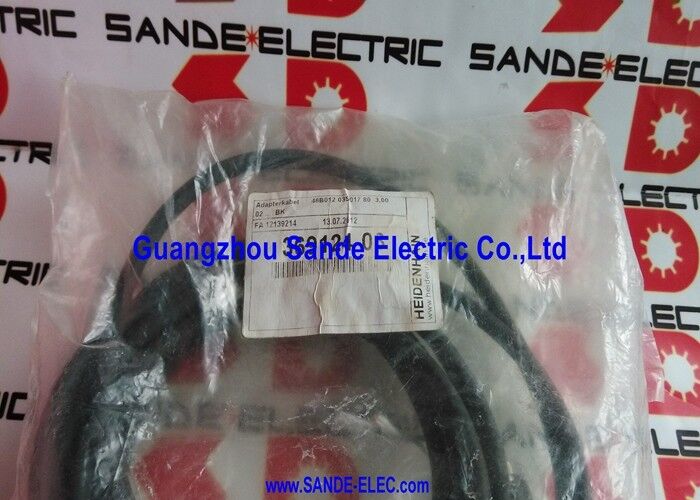

Heidenhain Corp Adapterkabel 369124-03 36912403 369124-O3

369124-03 ∙ Heidenhain Kabel ∙ 12-Pin weiblich zu 14-Pin männlich / Schrauben / CNC und Encoder Messschnittstelle

Präzisions-Schnittstellenkabel für Messsysteme von Heidenhain

The 369124-03 is a Heidenhain-manufactured interface cable connecting components within Heidenhain's position measurement and CNC systems — carrying precision encoder signals or measurement data between a 12-pin female interface and a 14-pin male mating connector.

Heidenhain entwirft und produziert lineare, rotierende, Winkelkode, digitale Ablesungen und CNC-Steuerungen für Werkzeugmaschinen und Präzisionsindustrieanlagen.Die Schnittstellenkabel in diesem Bereich dienen als kritische Signalwege zwischen den Messelementen ­ Encoder, Waagen und Sonden und die Auswertungselektronik oder CNC-Steuerungseinheiten, die das Positionsfeedback verarbeiten.

Wichtige Produktinformationen

Verriegelungsschrauben ️ Sichere Verbindung in Werkzeugmaschinenumgebungen

Der Verriegelungsschraubmechanismus am Steckverbinder 369124-03 ist ein wichtiges Merkmal für Werkzeugmaschinen und industrielle Automatisierungsanwendungen:

Schwingungswiderstand:CNC-Werkzeugmaschinen erzeugen kontinuierliche Vibrationen durch Spindeldrehung, Achsenbewegung und Schneidkräfte.Anschlüsse in vibrierenden Umgebungen funktionieren im Laufe der Zeit lose, was zu intermittierenden Signalverlusten führt, die Positionsfehler oder Encoder-Alarme hervorrufen könnenDie Schraubschrauben halten den positiven Kontakt unter Vibration.

Sicherung der Signalintegrität:Heidenhains Encoder-Signale sind Präzisionsdifferenzsignale, bei denen der Kontaktwiderstand des Steckers die Signalqualität direkt beeinflusst.Verriegelungsschrauben sorgen dafür, dass der Stecker vollständig sitzt und einen gleichbleibenden Kontaktwiderstand an jedem Stift aufrechterhält.

Positive Aufbewahrung:Die Verriegelungsschraube schließt einen entsprechenden Gewinde oder eine entsprechende Verriegelung an der Verbindung an. Das Kabel kann während des Betriebs der Maschine nicht versehentlich losgezogen werden.

Anwendungen

Rückkopplung der CNC-Werkzeugmaschinenposition:CNC-Bearbeitungszentren, Drehzentren, Schleifmaschinen,Die 369124-03 verbindet den Encoder mit dem Encoder-Eingang der CNC-Steuerung.

Koordinatenmessgeräte (CMM):Heidenhain Längenmessgeräte und Touch-Sonden auf CMM-Systemen erfordern zuverlässige Kabelverbindungen zwischen Messköpfen und Auswertungselektronik.

Präzisionsbearbeitung und Messtechnik:Hochpräzise Schleif- und Schleifmaschinen mit Heidenhain-Coder liefern das für eine präzise Steuerung der Lagerentfernung erforderliche Positionsfeedback unterhalb des Mikrons.

Digitale Ablesesysteme:Fräsmaschinen, Drehmaschinen und Oberflächenschleifmaschinen mit Heidenhain ND-Digitallesegeräten

Positionierung der Industrieautomation:Servo-Positionierungssysteme in Präzisionsanlagen mit Heidenhain-Encodern für die Rückgabe der Position in geschlossenem Kreislauf.

Häufig gestellte Fragen

F1: Welche Art von Signalen überträgt das Kabel 369124-03 zwischen Encoder und Steuerungssystem?

Heidenhain-Coderkabel tragen differenzielle Sinuswellen (1Vpp) oder TTL/HTL-Quadratwellensignale auf den Signalkanälen (sin/cos oder A/B/R), Encoder-Versorgungsspannung (typischerweise 5V oder 5-12V Gleichspannung),und Referenzmarken-AusgängeAlle Signalkanäle verwenden Differenzpaare zur Geräuschdämmung.Die Pin-Zuteilung des Kabels verbindet jeden Signaltyp am Ende des 12-Pin-Encoders mit dem entsprechenden Pin an der 14-Pin-Steuerungsschnittstelle.

F2: Welche Vorsichtsmaßnahmen gelten bei der Handhabung oder dem Austausch des Kabels 369124-03?

Sicherstellen, dass beide Steckverbinder vollständig gekoppelt sind und die Schrauben vollständig zusammengeklemmt sind, bevor Sie das System anlegen.Vermeiden Sie scharfe Kabel biegen in der Nähe der Steckverbinder Belastungsentlastung. Nach dem Austausch überprüfen Sie, ob die CNC-Steuerung den Encoder korrekt erkennt.

F3: Wie beeinflusst die Kabellänge die Signalqualität von Encoder in Heidenhainsystemen?

Heidenhain legt für jeden Encoder-Schnittstellentyp maximale Kabellängen fest. Bei 1 Vpp Sinus-Encodern erhöhen längere Kabel die Kabelkapazität und verringern die Signalamplitude, die die Steuerung erreicht..Bei TTL-Quadratwellen-Encodern beeinflusst die Kabellänge die Aufstiegszeit des Signals.Der Kabellauswahlführer von Heidenhain legt die maximal zulässigen Kabellängen nach Ausgangsart des Encoder und Installationskonfiguration fest.

F4: Ist 369124-03 ein Standard-Heidenhainkabel oder ein spezifisches Encodermodell?

Die Nummer 369124-03 ist eine Heidenhain-Teilnummer in ihrer Produktpalette für Kabel und Steckverbinder Heidenhain unterhält einen umfassenden Kabel- und Steckverbinderkatalog, der alle ihre Encoder-Familien und Steuerschnittstellen abdeckt. Bestätigen Sie aus der Encoder-Dokumentation oder Heidenhains Kabellauswahlhandbuch, dass 369124-03 das richtige Kabel für das spezifische Encodermodell und die Steuerungsschnittstelle in der Anlage ist.
