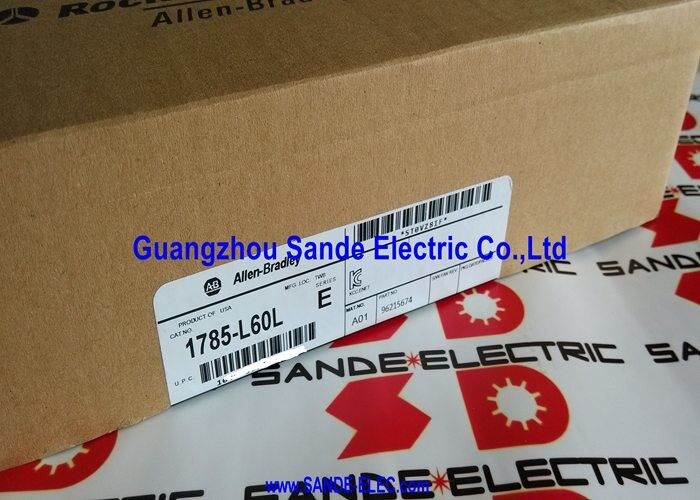

PLC-5 Prozessor 1785-L60L 1785L60L 1785-L6OL

1785-L60L PLC-5/60L Prozessor 64K Word SRAM / ergänzende 3072+3072 I/O / EEPROM Backup / 4 DH+/RIO

PLC-5/60L Die ergänzenden I/O-Vorteile gegenüber dem /60B

Der 1785-L60L ist der PLC-5/60L ′′ die "L"-Variante der 64K-Wort-PLC-5/60 Prozessorfamilie. Der Standard PLC-5/60B (1785-L60B) unterstützt maximal 3072 E/A-Punkte in jeder Mischung von Eingängen und Ausgängen.Die PLC-5/60L erweitert dies mit ergänzenden I/O-Adressen:3072 Eingänge und 3072 Ausgänge getrennt, anstatt 3072 in beide Richtungen geteilt.

Ergänzende E/A-Fragen in großen Prozessanwendungen, bei denen sich die Eingabe- und die Ausgabeanzahl unabhängig voneinander an die Normgrenze nähern.Ein chemisches Reaktorsystem mit 2800 Feldinstrumenteneingängen und 2000 Ausgangskanälen würde die 3072 gemeinsame Grenze von 60B überschreiten.Der 60L bietet Platz für bis zu 3072 auf jeder Seite gleichzeitig.

Die Speicherkapazität ist identisch mit der 60B: 64K-Wort-Speicherkapazität des batteriebetriebenen SRAMs, wobei ein EEPROM-Backup über die Speichermodule der 1785-ME-Serie (ME16, ME32, ME64 und M100-Kapazitäten) verfügbar ist.Die vier DH+/Remote I/O-Kommunikationskanäle, der RS-232 Serienabschluss und der Standard-PLC-5-Befehlssatz sind identisch.

Schlüsselmerkmale

Vier DH+/RIO-Kanäle

Jeder der vier Kommunikationskanäle arbeitet unabhängig voneinander.

• Kanal 1 (DH+):Verbindung zum DH+-Netzwerk, das mit Programmierarbeitsstationen und SCADA-Servern geteilt wird.
• Kanal 2 (Fernübertragung):Scanner für lokale Remote-I/O-Racks.
• Kanal 3 (Fernübertragung):Scanner für Remote-Racks in einem zweiten Anlagenabschnitt.
• Kanal 4 (Fernübertragung):Scanner für eine dritte Gruppe von Remote-Racks.

Alle vier Kanäle und alle entfernten E/A-Daten erscheinen in demselben einheitlichen E/A-Bild.Das Programm greift auf jeden entfernten E/A-Punkt identisch mit einem lokalen Punkt die physische Verteilung ist für die Leiterlogik transparent.

Anwendungsszenarien

Prozesssteuerung in großem Maßstab:Raffinerien, chemische Anlagen und Wasseraufbereitungsanlagen, bei denen die Gesamtfeldpunkte die gemeinsame Grenze 3072 des PLC-5/60B überschreiten.Die ergänzende I/O-Architektur ermöglicht eine unabhängige Skalierung der Anzahl der Eingangs- und Ausgangspunkte.

Mehrsectionelle Materialbearbeitung:Vier Fern-E/A-Kanäle scannen jeweils einen separaten Anlagenabschnitt - Lagerzugriff, Sortierung, Übertragung und Versand - mit dem 60L als zentraler Stationssteuerung für alle vier Bereiche.

Bewertung des Ersatzes von PLC-5/60B:Wenn Sie eine 60B ersetzen, bestätigen Sie, ob die Anwendung eine ergänzende E/A-Adressierung verwendet. Wenn ja, ist die 60L der richtige Ersatz. Bleibt die gesamte E/A innerhalb von 3072 geteilt, funktioniert jede Variante.

Häufig gestellte Fragen

F1: Was ist der praktische Unterschied zwischen dem PLC-5/60L und dem PLC-5/60B?

Beide verfügen über einen 64K-Wort-Speicher und vier DH+/RIO-Kanäle.Die 60L verwendet komplementäre Adressierung 3072 Eingänge und 3072 Ausgänge als separate Zählungen.60L angeben, wenn sich entweder die Eingabe- oder die Ausgabeanzahl unabhängig voneinander auf 3072 nähert.

F2: Ersetzt das EEPROM-Backup-Modul die Batterie?

Das EEPROM-Modul stellt unabhängig von der Batterie ein nichtflüchtiges Programm-Backup bereit.Allerdings, speicherbare Daten (Zählerwerte, Speicherflaggen, Timer-Akkumulatoren) befinden sich im batteriebetriebenen SRAM und werden nicht in der EEPROM gespeichert.Für die vollständige Datenspeicherung werden sowohl das EEPROM-Sicherungssystem als auch eine funktionierende Batterie empfohlen.

F3: Welche Programmiersoftware wird für die 1785-L60L verwendet?

RSLogix 5 ist die Programmierumgebung für die PLC-5-Familie. Die Verbindung erfolgt über den RS-232-Kanal mit einem 1784-U2DHP USB-to-DH+-Adapter für den DH+-Netzwerkzugang,oder über ein direktes RS-232-Kabel für die serielle Programmierung. Für die DH+-Netzwerkprogrammierung von einem PC aus ist ein kompatibler DH+-Schnittstellenadapter erforderlich.

F4: Können PLC-5/60L-Racks Standard-I/O-Module von 1746 SLC 500 akzeptieren?

PLC-5-Systeme verwenden 1771 I/O-Module, nicht 1746 Module. Die 1785-L60L akzeptiert 1771 Serie I/O-Racks und Module.aber diese sind anwendungsspezifisch und erfordern eine KompatibilitätsprüfungDie Standard-Feldverkabelungen verwenden 1771 E/A-Module direkt.

F5: Ist es in einem bestehenden System einfach, den PLC-5/60L durch den 60B zu ersetzen?

Nur wenn das System keine ergänzende E/A-Adressing verwendet. Wenn das ursprüngliche 60L-Programm mit ergänzender Adressung geschrieben wurde (gesonderte Eingabe- und Ausgabeblöcke über 3072 geteilt),Ein 60B Überprüfen Sie die Hardware-Konfiguration und die I/O-Karte, bevor Sie in einer laufenden Anlage einen 60L durch einen 60B ersetzen.
