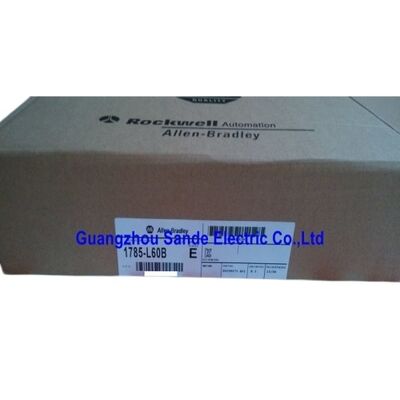

PLC-5 Prozessor 1785-L60B 1785L60B 1785-L6OB

1785-L60B PLC-5/60 Prozessor 64K Word SRAM / 3072 I/O / 4 DH+ / Fernsteuerung I/O / 24 Racks / 92 Fernsteuerung / RS-232

PLC-5/60

Die 1785-L60B ist die PLC-5/60 Die 5/60 mit 64K-Wörtern von SRAM liegt über den 5/40 (28K) und 5/30 (16K) Varianten, die Programm- und Datenspeicher für komplexe Prozesssteuerungs- und Maschinenautomatisierungsprogramme anbietet.

Vier DH+/Remote I/O-Kanäle sind das Merkmal, das den PLC-5/60 von kleineren Prozessoren der Familie unterscheidet.Jeder Kanal verwaltet unabhängig voneinander entweder ein DH+ (Data Highway Plus) Peer-Kommunikationsnetzwerk oder eine Remote I/O Scanner-Verbindung zu Remote I/O RacksEin PLC-5/60-System kann gleichzeitig eine DH+-Verbindung zu Programmierterminals und

HMI-Systeme auf einem Kanal, eine Remote-E/A-Verbindung zu Racks im Hauptschrank auf einer anderen und zwei weitere Remote-E/A-Verbindungen zu verteilten Racks an entfernten Maschinenbereichen. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

Bis zu 92 universelle Fern-E/A-Chassis erweitern die physische Reichweite des PLC-5/60-Systems auf mehrere Anlagenbereiche,mit einer Gesamtkapazität von 3072 E/Ausgängen, die auch dichte Prozessanlagen mit Hunderten von Feldinstrumenten und Aktoren abdeckt.

Schlüsselmerkmale

Vier DH+/Remote I/O-Kanäle

Jeder der vier Kommunikationskanäle auf der 1785-L60B arbeitet unabhängig voneinander.

• Kanal 1 (DH+):Verbindet sich mit dem DH+-Netzwerk, das mit Programmierarbeitsstationen und ControlView/WonderWare SCADA-Servern geteilt wird.
• Kanal 2 (Fernübertragung):Scannt die lokalen I/O-Racks im Hauptraum.
• Kanal 3 (Fernübertragung):Scannt die I/O-Racks am Förderleitungsbereich, 100 m vom Hauptfeld entfernt.
• Kanal 4 (Fernübertragung):Scannt eine dritte Gruppe von Racks in einem separaten Bearbeitungsbereich.

Alle vier Kanäle arbeiten gleichzeitig, und das PLC-5/60-Programm greift alle E/A-Daten über das gleiche einheitliche E/A-Bild an, unabhängig davon, über welchen Kanal jedes Rack kommuniziert.

Anwendungsszenarien

Kontrolle der älteren ProzessanlagenChemische, Wasserbehandlungs- oder Lebensmittelverarbeitungssysteme, die auf der PLC-5-Architektur basieren.oder SCADA-Kommunikationsverbindungen.

Große Materialbearbeitungssysteme:Fördernetze mit verteilten Remote-E/A-Racks an jedem Maschinenbereich, alle von einem zentralen 1785-L60B verwaltet.Ein Ersatzprozessor bringt das System mit dem vom EEPROM-Backupmodul geladenen Programm wieder in Betrieb.

Mehrkanal-HMI und SteuerungsintegrationDH+-Kanäle bedienen PanelView-Betreiberterminals an mehreren Standorten, während Remote-E/A-Kanäle beide Kommunikationsarten von einem einzigen Prozessor aus verwalten.

Häufig gestellte Fragen

F1: Wie verglichen sich die PLC-5/60 mit den PLC-5/40 und PLC-5/80 innerhalb der Familie?

Der PLC-5/30 liefert 16K Wörter und 2 DH+/RIO-Kanäle. Der PLC-5/40 liefert 28K Wörter und 2 Kanäle. Der PLC-5/60 (dieser Prozessor) liefert 64K Wörter und 4 Kanäle.Der PLC-5/80 erstreckt sich auf 100K Wörter und 4 KanäleDas richtige Modell hängt von der Programmgröße des installierten Systems und der Anzahl der erforderlichen unabhängigen Kommunikationskanäle ab.Eine 5/60 durch eine 5/40 zu ersetzen, reduziert die Speicherkapazität und die Kommunikationsfähigkeit.Der entsprechende Ersatz ist ein direkter 5/60-Ersatz.

F2: Wie wird das Programm bei der Ersetzung des 1785-L60B erhalten?

Ist ein 1785-MJ-Speichermodul (EEPROM) installiert, werden das Programm und die Daten nicht flüchtig auf dem Speichermodul gespeichert und automatisch geladen, wenn der Ersatzprozessor eingeschaltet wird.ohne Speichermodul, muss das Programm über den RS-232- oder DH+-Port aus einem RSLogix 5-Archiv heruntergeladen werden.

F3: Welche Batterie verwendet der 1785-L60B und wie lange hält er?

Der 1785-L60B verwendet die 1770-XYC-Batterie zur SRAM-Retention bei Stromausfall.Ein BATT-LED-Anzeiger warnt im Voraus, wenn die Batteriespannung unter die Retentionsschwelle fällt. proaktiv in einem geplanten Wartungszyklus ersetzen

F4: Welche Programmiersoftware ist für die 1785-L60B erforderlich?

RSLogix 5 ist die Programmierumgebung für die PLC-5-Familie.RSLogix 5 läuft auf Standard-Windows-Betriebssystemen mit entsprechenden Kompatibilitäts-Einstellungen; bestätigen Sie die unterstützte Betriebssystemversion aus den RSLogix 5-Veröffentlichungsnotizen für die installierte Softwareversion.Die Verbindung erfolgt über den RS-232-Kanal (mit einem 1784-U2DHP USB-zu-DH+-Adapter für die DH+-Netzwerkprogrammierung) oder über eine 1784-PCC PCMCIA-Karte für eine direkte DH+-Laptopverbindung auf älterer Hardware.

F5: Woher stammt die 1785-L60B nach Beendigung?

Durch den etablierten PLC-5 Ersatzteil-Aftermarket Die PLC-5-Plattform verfügt über eine sehr große globale installierte Basis mit Systemen, die Jahrzehnte nach der ursprünglichen Installation im Einsatz bleiben; die 5/60-Variante erscheint regelmäßig auf dem Nachrüstmarkt.
