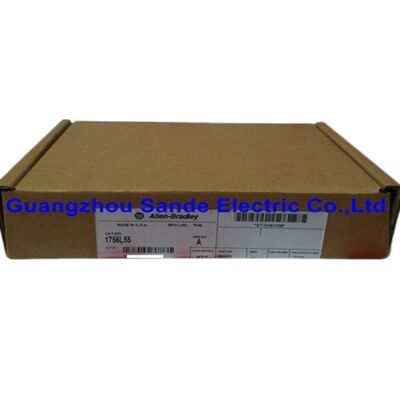

ControlLogix Prozessor 1756L55 1756 L55 1756L55

1756-L55 KontrollierenLogix Logix5555 Prozessor keine eingebaute Speicher / hinzufügen 1756-M-Board / 250 lokale E/A / EtherNet/IP ControlNet DeviceNet / 0

Kein eingebautes Gedächtnis Die Kerncharakteristik des 1756-L55

Die meisten späteren ControlLogix-CPUs integrieren Programm- und Datenspeicher direkt in das Prozessormodul.Es erfordert eine separate Speicherplatine der Serie 1756-M, die neben der CPU im selben Chassis-Slot installiert ist.

Die Speicherplatine ist in einem Modul mit 1756-L55 installiert.

Für Anwendungen, bei denen die Batterie nicht als Backup verwendet werden kann ̇ Gefahrenabschnitte, mobile Ausrüstung,Anlagen mit seltenen Wartungszyklen ∙ die nichtflüchtigen Speicherplatten 1756-M22/M23/M24 speichern die Programminhalte ohne Batterie, wodurch die Pläne für den Austausch abgeschafft werden.

Schlüsselmerkmale

Skala 250 lokale E/A-Module, 4800 verteilte Punkte

Die 1756-L55 arbeitet innerhalb der verteilten E/A-Architektur von ControlLogix. Bis zu 250 lokale E/A-Module werden auf den für diesen Prozessor zugänglichen ControlLogix-Chassis-Hinterflächen montiert.Für verteilte Anwendungen  Remote-E/Ausfälle über EtherNet/IP, ControlNet oder DeviceNet

Das Kommunikationsnetzwerk ist nicht in das 1756-L55 selbst eingebaut.

• EtherNet/IP:1756-ENET- oder 1756-ENBT-Module
• Kontrollnetz:Module für das Modul 1756-CNB oder 1756-CNBR
• DeviceNet:1756-DNB-Modul

Dieser modulare Kommunikationsansatz ermöglicht die Konfiguration desselben 1756-L55-Prozessors für verschiedene NetzwerktopologienMehrnetzhybride durch Auswahl der geeigneten Kommunikationsmodule.

Anwendungsszenarien

Fahrzeugmontagelinie:ControlLogix-Chassis mit 1756-L55 und 1756-M13-Speicherplatte (1,5 MB), die eine komplexe sequentielle Logik für Schweißen, Klemmen und Materialbehandlung ausführt.EtherNet/IP über das 1756-ENBT-Modul verbindet Robotersteuerungen und Bildverarbeitungssysteme. ControlNet über 1756-CNB handhabt deterministische I/O-Updates zu Remote-I/O-Drops über die Linie.

Wasserreinigungsanlage:1756-L55 mit 1756-M12 (750KB) für die Steuerung der Pumpensequenzierung, der Ventilsteuerung und der PID-Schleifüberwachung. DeviceNet über 1756-DNB integriert variable Drehzahlantriebe;EtherNet/IP verbindet das SCADA-System und HMI-Panels.

Produktion von Lebensmitteln und Getränken:1756-L55 mit 1756-M22 (NVRAM, keine Batterie) in einem Waschdown-Umgebungsfeld.

Häufig gestellte Fragen

F1: Kann die 1756-L55 ohne Installation einer Speicherplatine funktionieren?

Ohne eine Speicherplatine 1756-M hat die 1756-L55 keinen Speicher für Benutzerprogramme und kann keine Logik ausführen.Der Prozessor und die Speicherplatine bilden die komplette CPU-Versammlung.

F2: Welche Programmiersoftware und -sprachen unterstützt der 1756-L55?

RSLogix 5000 ist die Programmierumgebung für den 1756-L55 mit Verbindung über den RS-232C-Programmierport oder über ein EtherNet/IP- oder ControlNet-Kommunikationsmodul.RSLogix 5000 unterstützt Ladder Diagramm, Funktionsblockdiagramm, strukturierter Text und Sequenzfunktionsdiagramm gemäß IEC 61131-3.Studio 5000 Logix Designer bietet die gleichen Programmiersprachen mit einer aktualisierten Schnittstelle.

F3: Wann muss die 1756-BA1-Batterie ersetzt werden, und was passiert, wenn sie versagt?

Es wird empfohlen, die Batterie ungefähr alle 1-2 Jahre abhängig von der Umgebungstemperatur und dem Gebrauch auszutauschen.Der Steuergerät erzeugt eine Warnung über eine niedrige Batterie durch seinen Fehlerstatus, bevor die Batterie eine kritische Entladung erreichtWenn die Batterie in einer Standard- (nicht NVRAM-) Speicherkonfiguration vollständig ausfällt, geht das in flüchtiger SRAM gespeicherte Programm beim nächsten Stromzyklus verloren.Die nichtflüchtigen Speichervarianten 1756-M22/M23/M24 benötigen keine Batterie; Programminhalte werden durch Stromausfall ohne Batterie beibehalten.

F4: Ist der 1756-L55 mit dem aktuellen ControlLogix 5570 oder 5580 Fahrwerk kompatibel?

Die 1756-L55 ist physikalisch kompatibel mit jeder ControlLogix 1756-Serie Chassis Rückfläche.Kommunikations- und Firmware-Kompatibilität zwischen dem 1756-L55 (Logix5555 Prozessor) und den neueren L7x- oder L8x-Prozessoren im gleichen Chassis hängt von der spezifischen Konfiguration abIn der Praxis wird der 1756-L55 in bestehenden Logix5555-basierten Systemen aufrechterhalten, anstatt mit Prozessoren der neueren Generation gemischt zu werden.Überprüfung der Matrix für die Kompatibilität von Chassis und Kommunikationsmodul für bestimmte Multi-CPU-Konfigurationen.

F5: Was ist der Unterschied zwischen der 1756-L55 (ohne Speicher) und einer vollständig konfigurierten Einheit wie der 1756-L55M12?

Die 1756-L55M12 ist eine Kombination aus einem 1756-L55 Prozessor und einer 1756-M12 (750KB) Speicherkarte."1756-L55" allein ist der nackte Prozessor ohne Speicher"1756-L55M12" (oder M13, M14, M16, M22, M23, M24) gibt die spezifische installierte Speicherplatte an. Zum Ersetzen ist zu bestätigen, ob die defekte Komponente der Prozessor, die Speicherplatte,oder beides.
