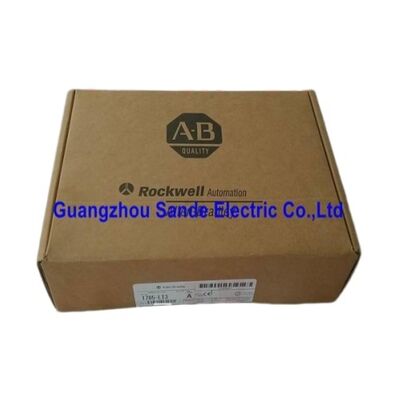

Prozessormodule 1785-LT3 1785LT3 1785-LT3

1785-LT3 | PLC-5/12-Prozessor – 6K-Wort-SRAM / 1×DH+ / 1×Remote-I/O / 2,5 A bei 5 VDC / Abgekündigtes Legacy-Ersatzteil

PLC-5/12 – Wo es in der PLC-5-Familie sitzt

Die PLC-5-Prozessorfamilie umfasste ein breites Spektrum an Speicherkapazitäten und Kommunikationskanalzahlen – von den kleineren Varianten 5/11 und 5/12 am Einstiegsende bis zu den Varianten 5/60 und 5/80 an der Spitze. Der 1785-LT3 (PLC-5/12) befindet sich in der Nähe der Einstiegsklasse: 6K Wörter Programm- und Datenspeicher, ein DH+-Kanal und ein Remote-I/O-Kanal.

Im Vergleich zu den in dieser Produktreihe beschriebenen größeren PLC-5-Prozessoren verfügt der PLC-5/12 über 6.000 Wörter im Vergleich zu 64.000 Wörtern beim PLC-5/60. Es verfügt über einen DH+-Kanal (gemeinsam mit RIO), im Vergleich zu vier unabhängigen DH+/RIO-Kanälen beim 5/60. Dadurch positioniert sich der PLC-5/12 fest in kleineren, einfacheren Maschinensteuerungsanwendungen – Förderbandabschnitte, eigenständige Maschinenzellen, dedizierte Prozessstationen –, bei denen der gesamte Programm- und Datenspeicher innerhalb der 6-KB-Grenze liegt und ein Kommunikationskanal alle Netzwerkanforderungen erfüllt.

Der Backplane-Strom von 2,5 A bei 5 VDC ist das für das I/O-Rack verfügbare Leistungsbudget. Bei der Auswahl des E/A-Moduls muss dieser Grenzwert berücksichtigt werden. Ein vollständig bestücktes Rack mit vielen analogen Modulen kann die Versorgungskapazität erreichen.

Wichtige Spezifikationen

DH+ und Remote I/O – ein Kanal, zwei Rollen

Der 1785-LT3 bietet einen Kommunikationskanal, der entweder als DH+ oder Remote I/O betrieben werden kann:

DH+ (Data Highway Plus): Der PLC-5/12 verbindet sich mit einem DH+-Netzwerksegment für Programmierzugriff, Peer-to-Peer-Datenaustausch mit anderen PLC-5-Steuerungen und HMI-Kommunikation (PanelView-Terminals, SCADA über 1784-KT-Gateway).

Remote-I/O:Der PLC-5/12 scannt Remote-I/O-Racks, die über ein Remote-I/O-Kabel verbunden sind. Dezentrale Racks erweitern die E/A-Kapazität des 1785-LT3-Systems über das lokale Rack hinaus und verteilen E/A-Module auf Maschinenabschnitte, die physisch vom Hauptsteuerpult getrennt sind.

Anwendungsszenarien

Standalone-Maschinensteuerung:Ein spezielles 6K-Programm verwaltet eine einzelne Maschinenfunktion – einen Stanzpressenzyklus, einen Regelkreis für die Fördergeschwindigkeit und eine Abfüllstationssequenz. Der DH+-Kanal verbindet den PLC-5/12 mit einer Programmierarbeitsstation und einem PanelView-Bedienterminal.

Remote-I/O-Erweiterung:Das Hauptsteuerpult enthält das CPU-Rack PLC-5/12; Ein Remote-I/O-Rack an der Maschine sammelt die Feldsensor- und Aktorverkabelung. Der Remote-I/O-Kanal am 1785-LT3 scannt das Remote-Rack im Rahmen des normalen Scan-Zyklus.

Ersatz in installierten PLC-5/12-Systemen:Der 1785-LT3 kommt in Maschinen und Prozessen vor, die in den 1990er und 2000er Jahren installiert wurden und weiterhin in Produktion sind. Bei einem direkten Prozessoraustausch bleiben die Programmumgebung, die E/A-Adressierung und das DH+-Netzwerkverhalten des installierten Systems erhalten.

FAQ

F1: Wie hoch ist die maximale E/A-Anzahl für den 1785-LT3 PLC-5/12?

Der PLC-5/12 unterstützt eine definierte maximale E/A-Punktanzahl basierend auf seiner Speichergröße und der E/A-Bildtabelle. Mit 6 KB Speicher ist die nutzbare E/A-Bildtabelle kleiner als bei größeren PLC-5-Varianten. Die spezifische I/O-Kapazitätsgrenze sollte anhand des Produktdatenblatts PLC-5/12 bestätigt werden – sie liegt deutlich unter der 3072-Punkte-Kapazität des PLC-5/60. Für Installationen, die erweiterte E/A erfordern, bieten Remote-E/A-Racks, die über den einzelnen RIO-Kanal verbunden sind, zusätzliche E/A-Kapazität innerhalb der Adressierungsgrenzen des 1785-LT3.

F2: Welche Programmiersoftware wird für den 1785-LT3 verwendet?

RSLogix 5 ist die Programmierumgebung für die PLC-5-Familie einschließlich PLC-5/12. Die Verbindung erfolgt über den DH+-Kanal mit einer 1784-KT-, 1784-KTX- oder kompatiblen DH+-Schnittstelle oder über den 1784-U2DHP USB-zu-DH+-Adapter für moderne Programmier-Laptops. Das Programm wird im 6K-Wort-SRAM gespeichert; Batterie-Backup schützt das Programm bei Stromausfall.

F3: Kann der 1785-LT3 direkt in einem EtherNet/IP-Netzwerk kommunizieren?

Nein. Der 1785-LT3 bietet DH+ und Remote I/O als native Kommunikationskanäle. EtherNet/IP wird nicht nativ unterstützt. Für die Überbrückung zwischen DH+ und EtherNet/IP ist ein externes Gateway-Gerät erforderlich. Der DH+-Kanal ermöglicht Programmierzugriff und Peer-Kommunikation mit anderen DH+-fähigen PLC-5- und SLC 500-Controllern im selben Segment.

F4: Wie lange hält die SRAM-Batterie und was passiert bei einem Ausfall?

Der PLC-5-Prozessor verwendet eine Lithiumbatterie, um Programm und Daten bei Stromausfall im SRAM zu speichern. Die Batterielebensdauer beträgt je nach Bedingungen normalerweise 1–5 Jahre. Eine BATT-Anzeige leuchtet auf, wenn die Batteriespannung unter den Halteschwellenwert fällt. Bei einem Batterieausfall mit Stromausfall gehen alle SRAM-Inhalte – Programme und Daten – verloren. EEPROM-Sicherungsmodule (sofern mit 1785-LT3 kompatibel) bieten nichtflüchtigen Programmspeicher für die automatische Programmwiederherstellung beim Einschalten.

F5: Wie schneidet der PLC-5/12 (1785-LT3) im Vergleich zum PLC-5/15 ab?

Der PLC-5/12 verfügt über 6K Wörter Benutzerspeicher und einen DH+/RIO-Kanal. Der PLC-5/15 bietet mehr Speicher (typischerweise 8 KB oder mehr, je nach Variante) und bietet möglicherweise zwei Kommunikationskanäle. Für Installationen, die mehr Programmraum oder Zweikanalkommunikation benötigen, sind die PLC-5/15- oder größeren PLC-5-Varianten besser geeignet. Bestätigen Sie das installierte Prozessormodell, bevor Sie einen Ersatz bestellen – das numerische Suffix (12, 15, 25, 30) identifiziert direkt den Speicher und die Leistungsklasse.
