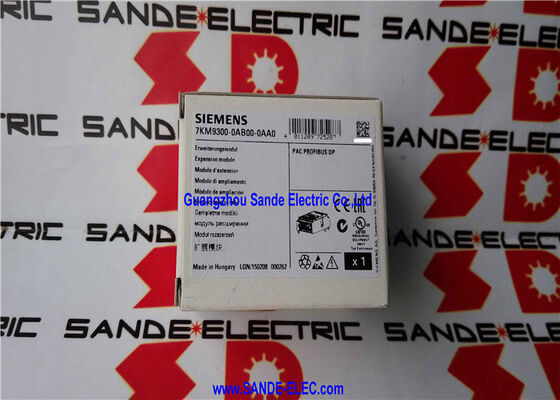

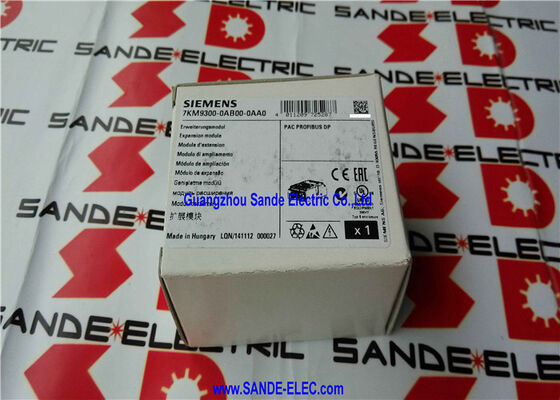

Einheitliche Kommunikationsmodul 7KM9300-0AB00-0AA0

Siemens 7KM9300-0AB00-0AA0∙ SENTRON PAC PROFIBUS DP-Erweiterungsmodul ∙ Stecker für 7KM PAC3200 / PAC4200 Energiezähler, 9-Pin Sub-D, 500-Volt-Isolation, IP20, 63×43×22mm

Übersicht

DieSiemens 7KM9300-0AB00-0AA0ist das PROFIBUS DP-Erweiterungsmodul für die Siemens SENTRON PAC-Energiemessgeräte, insbesondere die Messgeräte 7KM PAC3200 und PAC4200.Es verwandelt einen eigenständigen Energiezähler in einen vollständig vernetzten PROFIBUS DP-Slave, wodurch alle Messparameter des Zählers – Spannung, Strom, Leistung, Energie, Leistungsfaktor, Frequenz, Harmoniken – jedem PROFIBUS DP-Master im Anlagennetz zur Verfügung stehen.

Das Grundsatzprinzip ist einfach: Energiezähler, die in Stromverteilungsplatten, Schaltanlagen und Motorsteuerungszentren platziert sind, sammeln wertvolle elektrische Daten.Diese Daten sind nur nützlich, wenn sie das Kontrollsystem erreichen., Energieverwaltungssoftware oder SCADA-Plattform, die darauf wirkt.

Ohne eine Kommunikationsoberfläche zeigt der Zähler seine Messwerte lokal auf seinem eigenen Display an, das nur von einer Person vor der Leiterplatte gelesen werden kann.alle gemessenen Mengen fließen kontinuierlich über das PROFIBUS-Netzwerk der Anlage dorthin, wo sie benötigt werden.

Das Modul wird als Stecker direkt in den Erweiterungsschlitz des PAC3200 oder PAC4200 montiert, ohne zusätzlichen Montageplatz, ohne separate Stromversorgung, ohne externe Verkabelung zwischen Modul und Zähler.

Die Erweiterungsarchitektur des PAC3200 wurde mit dieser Modularität konzipiert: Ein einzelner Slot akzeptiert entweder ein PROFIBUS DP, PROFINET, Modbus RTU oder RS485-Modul,die gleiche Zählerhardware verschiedene Kommunikationsarchitekturen bedienen kann, indem das Plug-in-Modul ausgetauscht wird.

Schlüsselmerkmale

Zyklischer Datenaustausch Was über PROFIBUS übertragen wird

Das PROFIBUS DP-Protokoll arbeitet in einem zyklischen Master-Slave-Polling-Modell: Der DP-Master (typischerweise eine Siemens S7-300 oder S7-400 CPU,oder einem PROFIBUS DP Master Controller) sendet in jedem Buszyklus eine Anfrage an das PROFIBUS-Modul des PAC3200, und das Modul antwortet mit den aktuell gemessenen Daten.

Durch die in die Hardwarekonfiguration des PROFIBUS-Master geladene GSDML-Konfigurationsdatei wählt der Ingenieur aus, welche Messgrößen aus dem PAC3200 in den zyklischen Datenrahmen aufgenommen werden.

Der PAC3200 misst einen umfassenden Satz von Leistungsqualitätsparametern: Dreiphasenspannungen (L-L und L-N), Dreiphasenströme, Dreiphasenaktive, Reaktive und Scheinleistung,dreiphasige Leistungsfaktoren, Frequenz, gesamte aktive und reaktive Energie (Import und Export für die Vier-Quadranten-Messung), Harmoniegehalt und Nachfragewerte.

Diese müssen nicht alle in jeder PROFIBUS-Nachricht enthalten sein. Die GSDML-Konfiguration erlaubt die Auswahl nur dessen, was das Steuerungssystem tatsächlich benötigt, wodurch die Auslastung des Buszyklus optimiert wird.

Der praktische Nutzen dieser selektiven Konfiguration ist die Bandbreiteneffizienz: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included, so dass die Buskapazität für andere Geräte bleibt.

Acyclische Daten ¢ DPV1 Zugriff auf den vollständigen Parametersatz

Über den zyklischen Kanal hinaus,Der 7KM9300-0AB00-0AA0 unterstützt den acyklischen Datenaustausch über PROFIBUS DPV1 das erweiterte PROFIBUS DP-Protokoll, das das Lesen und Schreiben von Datensätzen außerhalb des zyklischen Scans ermöglicht. DPV1 wird für:

Zugriff auf die Konfiguration:Lesen und Schreiben von PAC3200-Konfigurationsparametern (CT-Verhältnisse, VT-Verhältnisse, Messsystemkonfiguration, Alarmgrenzwerte) vom PROFIBUS-Master ohne physischen Zugang zum Frontschalter des Zählers.

Erweiterte Messdaten:Ablesung von gemessenen Größen, die nicht in den zyklischen Kanal eingeschlossen sind historische Energiewerte, erweiterte harmonische Daten,oder seltener benötigte Parameter auf Anfrage statt bei jedem Buszyklus.

Diagnosedaten:Der DPV1-Kanal enthält diagnostische Geräteninformationen über den Modulstatus, Kommunikationsfehlermeldungen,und Selbstprüfungsergebnisse, die dem PROFIBUS-Master eine detaillierte Überwachung des Zustands des Energiemessers ohne Unterbrechung des normalen Messzyklus ermöglichen.

Häufig gestellte Fragen

F1: Kann das 7KM9300-0AB00-0AA0 Modul mit den digitalen Eingängen und Ausgängen des PAC4200 über PROFIBUS verwendet werden?

Wenn das PROFIBUS DP-Modul in einem PAC4200 (mit integrierten digitalen Eingängen und Ausgängen) installiert ist,Der I/O-Status dieser Eingaben und Ausgänge ist über den PROFIBUS-Zykluskanal und über DPV1 zugänglich..

Die Steuerungsbyte im zyklischen Kanal ermöglichen es dem PROFIBUS-Master, die digitalen Ausgänge des PAC4200 zu steuern, beispielsweiseAuslösung eines Impulsausgangs oder Schalten eines Steuerrelais während der Eingangszustand und alle gemessenen Größen im selben Zyklus zurückgelesen werden.

F2: Wie viele 7KM PAC3200-Meter mit PROFIBUS-Modulen können mit einem PROFIBUS-DP-Segment verbunden werden?

Ein Standard-PROFIBUS-DP-Segment unterstützt bis zu 32 Stationen (Knoten) ohne Repeater.Jede PAC3200 mit einem PROFIBUS-Modul hat eine Slave-Adresse.

In der Praxis ist die Anzahl der Zähler auf einem einzelnen Segment durch die Buszyklustundeinforderung begrenzt, je mehr Slaves und je mehr Daten pro Slave,je länger jeder vollständige Scanzyklus bei der konfigurierten Busgeschwindigkeit dauert (normalerweise 1.5 Mbit/s für gemischte Gerätennetzwerke).

F3: Welche GSD-Datei ist erforderlich, um das PROFIBUS-Modul des PAC3200 in STEP 7 zu konfigurieren?

Das PROFIBUS DP-Modul benötigt die von Siemens für die 7KM PAC-Serie bereitgestellte GSD-Datei. Die GSD-Datei definiert das Datenformat des Moduls, die zyklischen Datenoptionen (welche Messgrößen ausgewählt werden können),und diagnostische Fähigkeiten.

Die Datei wird vom Siemens Industry Online Support heruntergeladen und in den Hardware-Katalog von STEP 7 importiert.danach erscheint das PAC3200 mit PROFIBUS-Modul als konfigurierbarer PROFIBUS DP-Slave in der HW Config-Schnittstelle.

Die GSDML-Datei unterstützt die individuelle Auswahl der gemessenen Größen für den zyklischen Kanal zur Optimierung der Bandbreitennutzung.

F4: Ist die -0AB00-0AA0-Version direkt austauschbar mit dem Nachfolgermodul -0AB01-0AA0?

Der -0AB01-0AA0 ist der Nachfolger des -0AB00-0AA0 und erweitert die Kompatibilität auf zusätzliche Geräte (PAC3220, 3VA COM100/800) über den PAC3200/PAC4200 hinaus.Beide Module funktionieren als PROFIBUS DP-Slaves mit derselben Datenschnittstelle.

Physikalisch installieren sich beide Module im gleichen PAC-Erweiterungsslot.und die STEP 7 / TIA Portal Hardware-Konfiguration sollte überprüft werden, wenn man das eine für das andere in einem bestehenden Projekt ersetzt.

F5: Können das PROFIBUS-Modul und das eingebaute Display des PAC3200 gleichzeitig funktionieren?

Ja, das PROFIBUS DP Modul und das lokale Display und die Fronttaste des PAC3200 arbeiten unabhängig und gleichzeitig.

Während die Messdaten in Echtzeit über PROFIBUS übertragen werden, zeigt das lokale Display des Zählers weiterhin seine normalen Messbildschirme ­ Spannung, Strom, Leistung,Energie .

Die Installation des PROFIBUS-Moduls deaktiviert oder ändert keine lokalen Betriebsfähigkeiten des PAC3200.
