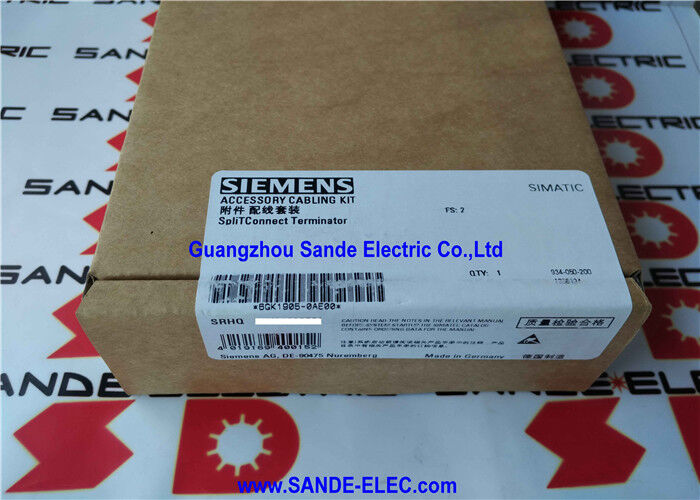

Siemens 6GK1905-0AE00∙ PROFIBUS PA SplitTConnect Terminator (Nicht-Ex) ∙ Für die Beendigung von PROFIBUS PA-Segmenten, nur für den sicheren Bereich, 5 Einheiten pro Packung

Übersicht

DieSiemens 6GK1905-0AE00ist der nichtgefährliche Bereich PROFIBUS PA SpliTConnect Terminator die passive Komponente, die ein PROFIBUS PA-Kabelsegment an seinen physikalischen Endpunkten korrekt beendet.

Bei PROFIBUS PA-Feldbus-Anlagen ist eine ordnungsgemäße elektrische Abschaltung an beiden Enden des Segmentkabels nicht optional, sondern eine grundlegende Voraussetzung für die Signalintegrität.

Ohne ordnungsgemäß installierte Terminatoren reflektiert die Impedanzfehler an den Kabelenden das Kommunikationssignal zurück entlang des Kabels.die Signalstörungen verursachen, die zu einer unzuverlässigen Kommunikation führen können, intermittierende Störungen und vollständiger Kontaktverlust mit Feldgeräten unter bestimmten Bedingungen.

Der Terminator absorbiert die Signalenergie am Kabelende, anstatt sie zu reflektieren, und sorgt so für eine saubere Signalverbreitung über die gesamte Segmentlänge.

PROFIBUS PA ist die Feldbus-Variante des PROFIBUS-Standards, die speziell für Prozessinstrumenten – Durchflussmessgeräte, Drucktransmitter, Höhenmessgeräte, Temperatursensoren,und analytische Instrumente in Umgebungen der Prozessindustrie.

Es arbeitet mit einer Geschwindigkeit von 31,25 kbit/s über ein Zweidrahtkabel, das gleichzeitig das Kommunikationssignal überträgt und die angeschlossenen Feldgeräte mit Strom versorgt.

Diese kombinierte Stromversorgung und Kommunikation über zwei Leitungen ermöglicht es PROFIBUS PA, in Gefahrenbereichen (mit geeigneten Ex-zertifizierten Komponenten) eingesetzt zu werden.Ersatz der herkömmlichen analogen Schleifen von 4-20mA durch digitale Kommunikation bei gleichzeitiger Einfachheit der zweischnürigen Installation, auf die sich die Prozessanlageningenieure verlassen.

Das SpliTConnect-System “, dessen Bestandteil dieser Terminator “ ist, ist die von Siemens entwickelte strukturierte Feldbus-Installationslösung für PROFIBUS PA.

Anstatt herkömmliche T-Verbindungen zu verwenden, die vor Ort verdrahtet sind, werden SpliTConnect-Komponenten (TAPs, Terminatoren, Kopplungen,und Steckdosen) zusammen klicken, um ein mechanisch robustes, feldmontierbares Verteilsystem zu bilden, durchgängig verdrahtet und leicht neu zu konfigurieren, wenn Instrumente hinzugefügt oder ausgetauscht werden.

Die Rolle des Terminators in diesem System besteht darin, die physikalischen Enden jedes Stamm- oder Spurenkabelsegments mit dem richtigen 100Ω-Widerstands- und Kondensator-Endnetzwerk zu schließen, das PROFIBUS PA benötigt.

Schlüsselmerkmale

Warum die Kündigung von PROFIBUS PA entscheidend ist

PROFIBUS PA verwendet eine Übertragungstechnologie, die auf der IEC 61158-2-Standard für die physikalische Schicht basiert.

Das Kabel hat eine definierte charakteristische Impedanz (100Ω) und das Endnetz muss diese Impedanz an beiden physikalischen Enden des Kabels entsprechen, um Signalreflexionen zu verhindern.

Wenn ein PROFIBUS PA-Segment nicht ordnungsgemäß beendet wird, wird die Kommunikationswellenform durch die reflektierten Signalkomponenten verzerrt, die vom unterminerten Ende zurückkehren.

Bei 31,25 kbit/s ist dies eine relativ niedrige Frequenz, und eine moderate Reflexion kann nicht sofort zu einem vollständigen Kommunikationsverlust führen.Einige Geräte fahren immer wieder offline und online, oder unregelmäßige Prozesswerte, die nicht durch die physikalische Messung erklärt werden.

Diese Symptome gehören zu den am schwierigsten zu diagnostizierenden PROFIBUS PA-Problemen, da sie ähnlich wie Kabelschäden, Feuchtigkeitsdurchdringungen oder Firmwareprobleme des Instruments erscheinen können.Richtige Beendigung eliminiert eine ganze Klasse von möglichen Ursachen aus der diagnostischen Untersuchung.

Die Norm IEC 61158-2 legt fest, dass auf jedem PROFIBUS PA-Segment ¥ einem an jedem physischen Kabelende genau zwei Terminatoren aktiv sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, stört die Impedanzbilanz und führt Reflexionen von den zusätzlichen Endpunkten wieder ein. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Nicht-Ex vs. Ex-Terminator: Die richtige Variante wählen

Der 6GK1905-0AE00 ist die nicht gefährliche (nicht Ex-) Version des SpliTConnect-Terminators.die Genehmigungen für den Einsatz in gefährlichen Gebieten (Ex-Gebiete) besitztDie Funktionsschlußschaltung, das von PROFIBUS PA erforderliche 100Ω Widerstands- und 1μF Kapazitätsschlußnetz, ist in beiden Varianten identisch.

Der Unterschied liegt im Zulassungsstatus der Konstruktion des Bauteils.Elektrische Komponenten in Gefahrenzonen müssen zertifiziert werden, um zu bestätigen, dass sie durch Funken oder übermäßige Oberflächentemperaturen keine brennbaren Atmosphären entzünden können..

Die Ex-Variante trägt die entsprechenden Zertifizierungen (typischerweise ATEX und/oder IECEx);die Variante nicht Ex (dieser Teil) ist nicht mit einer solchen Bescheinigung versehen und darf unabhängig davon, wie sie physisch angeschlossen ist, nicht in eingestuften Gefahrenbereichen installiert werden..

In einer Prozessanlage führen PROFIBUS PA-Ständerkabel oft durch mehrere Gefahrenzonen.

Auch wenn sich die DP/PA-Kopplung (am Trunkstart des Segments) in einem sicheren Bereich befindet, wenn sich das Segment in eine Zone 2 oder Zone 1 erstreckt,alle Komponenten des Kabels dieses Segments, einschließlich des Endgeräts am anderen Ende, müssen für die jeweilige Zone mit Ex-Klassifizierung versehen sein.

Die Verwendung des Terminators ohne Ex ist nur zulässig, wenn der physische Standort des Terminators selbst in einem nicht klassifizierten (sicheren) Bereich befindet.

SpliTConnect-Systemintegration

Der SpliTConnect-Terminator ist so konzipiert, dass er mit den anderen Komponenten des PROFIBUS PA SpliTConnect-Feldbus-Montagesystems von Siemens integriert werden kann:

DieSplitConnect TAP(6GK1905-0AA00) ist der Trunk-Verbindungsknoten, der es ermöglicht, einzelne Feldgeräte über die T-Schnittstelle mit dem Haupttrunkkabel von PROFIBUS PA zu verbinden, ohne das Trunkkabel zu durchtrennen.Mehrfache TAPs können mit Hilfe der Isolationsverlagerungsanbindung des Stammkabels entlang des Rumpfes kaskadiert werden.

DieSplitConnect-Kopplung(6GK1905-0AB00) verbindet mehrere TAP-Montageabschnitte, um Sterntopologie-Segmentstrukturen zu bilden ein neutraler Punkt, der das Segment in mehrere Spurgruppen verzweigt.

DieSplitConnect Terminator ist ein Spielzeug.(diese Einheit) schließt beide Enden der zusammengebauten Kabelstruktur und sorgt so für die erforderliche Segmentendung.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Dies ermöglicht eine schnelle, konsistente und werkzeugfreie Verbindung zum PROFIBUS PA-Kabel, reduziert die Installationszeit und beseitigt das Risiko eines falschen Drahtstreichens, einer umgekehrten Polarität,oder lose Anschlüsse, die häufige Fehlerquellen bei herkömmlichen Endgeräten sind.

Häufig gestellte Fragen

F1: Jede Packung enthält 5 Terminatoren. Wie viele Terminatoren sind für ein PROFIBUS PA-Segment erforderlich?

Genau zwei 1 an jedem physikalischen Ende des Stammkabels des Segments.Jedes PA-Segment erfordert genau zwei aktive Terminatoren, unabhängig von der Länge des Segments oder der Anzahl der angeschlossenen Feldgeräte.

Mit 5 Einheiten pro Packung bietet eine einzelne Packung zwei komplette Segmente mit einer Einheit als Ersatzteil.

Für Projekte mit mehreren Segmenten ist die Terminatormenge als zwei pro Segment plus die gewünschten Ersatzteile zu planen.

F2: Kann der 6GK1905-0AE00 überall im PROFIBUS PA-Kofferraum oder nur an den physischen Kabelenden verwendet werden?

Der Terminator darf nur an den beiden physikalischen Enden des Kabelsegments nicht an Zwischenstellen angebracht werden.

Die Installation eines Terminators in der Mitte eines Segments oder an einem T-Verzweigungspunkt erzeugt eine zusätzliche Impedanzungleichheit, die die Signalqualität verschlechtert, anstatt sie zu verbessern.Das SpliTConnect TAP verhindert physikalisch eine falsche Zwischenplatzierung, indem es keinen Terminatorverbindungspunkt außer an den benannten Segmentenden bereitstellt.

F3: Die Verpackung enthält 5 Stück. Sind Teilverpackungen erhältlich oder muss die ganze Verpackung bestellt werden?

Die 6GK1905-0AE00 wird als vollständige 5-Einheiten-Verpackung bestellt die Mindestbestellmenge beträgt eine Verpackung (5 Terminatoren).

Für kleine Projekte, bei denen nur zwei oder vier Terminatoren benötigt werden, dienen die übrigen Einheiten des Pakets als Ersatzteile.

Erfahrene Projektmanager halten regelmäßig Ersatzteilterminatoren und andere SpliTConnect-Komponenten als Standortbestand für eine schnelle Segmentrekonfiguration und Fehlerwiederherstellung.

F4: Welche visuellen Unterschiede gibt es zwischen dem Nicht-Ex-Terminator (0AE00) und dem Ex-Rated-Terminator (0AD00)?

Beide Terminatoren sind ähnliche kompakte Kunststoffkomponenten, die für das SpliTConnect-System entwickelt wurden.

Die Ex-rated-Version (0AD00) trägt auf dem Gehäuse eine Ex-Kennzeichnung, die ihre Zertifizierungsnorm kennzeichnet (typischerweise ATEX II 2G-Kennzeichnung und das IECEx-Äquivalent).

Die nicht Ex-Version (0AE00) trägt keine solche Ex-Kennzeichnung.

Die Abwesenheit von Ex-Kennzeichen ist die endgültige Kennzeichnung.Nicht-Ex-Status durch die eigene Gehäuse-Kennzeichnung des Bauteils, anstatt sich nur auf die auf einem Auftrag gedruckte Bauteilnummer zu verlassen, da Transkriptionsfehler auftreten können.

F5: Kann der nicht Ex SpliTConnect-Terminator auf intrinsisch sicheren PROFIBUS-PA-Segmenten verwendet werden, wenn sich der Terminator selbst in einem sicheren Bereich befindet?

Wenn sich der Terminator physisch in einem bestätigten sicheren (nicht klassifizierten) Bereich befindet und die innere Sicherheit des Segments durch die Strombegrenzung des DP/PA-Kopplers an der Segmentgrenze erhalten wird,Die Position des Terminators in Bezug auf die Grenze des sicheren/gefährlichen Bereichs bestimmt die entsprechende Ex-Klassifizierung., nicht der intrinsisch sichere Status des Segments.

Der innere Sicherheitsschutz gilt für die in dem Teil des Segments, der in den Gefahrenzonen liegt, verfügbare Energie. Er ändert nichts an der Einstufungsanforderung für Bauteile, die in sicheren Bereichen installiert sind..

Wenn sich der Terminator im sicheren Bereich befindet, ist die Version ohne Ex geeignet.
