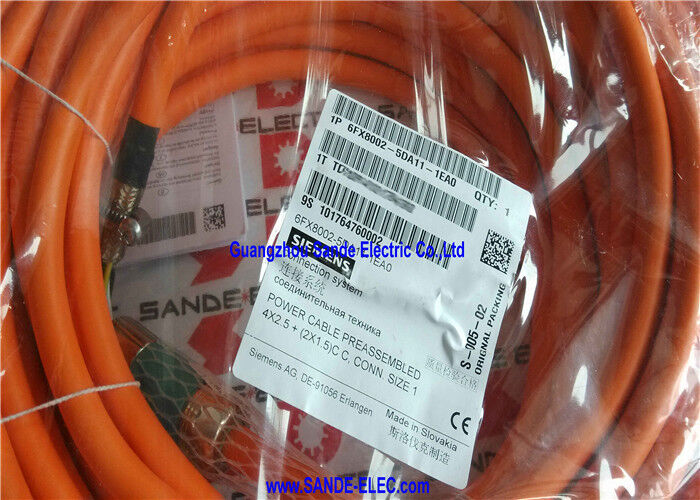

6FX8002-5DA11-1EA0 ∙ Siemens MOTION-CONNECT 800 Stromkabel ∙ 40m / 4×2.5mm2 + 2×1.5mm2 / Dynamischer / SINAMICS Servomotor

MOTION-CONNECT 800 Dynamische Linie

Der 6FX8002-5DA11-1EA0 gehört zur MOTION-CONNECT 800-Serie von Siemens, der "Dynamic Line" von vorgefertigten Servomotorkabeln, die für einen kontinuierlichen Kabelanschluss (Trag-Chain) geeignet sind.Die Bezeichnung "800" stellt dieses Kabel über dem MOTION-CONNECT 500 (Basic Line, für statische oder langsam bewegliche Anwendungen), speziell für Anwendungen entwickelt, bei denen das Kabel während seiner gesamten Lebensdauer Millionen von Biegezyklen erträgt.

Auf 40 Metern, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

Schlüsselmerkmale

40 m Wenn diese Länge erforderlich ist

Ein 40 Meter langes Servomotorkabel ist keine Standardinstallation, es dient spezifischen technischen Situationen:

Maschinen, Apparate und Geräte für die Herstellung von GerätenVortriebszentren, große 5-Achsen-Bearbeitungszentren und Bodenmaschinen, bei denen der Antriebshaus abseits des Maschinenachsmotors steht,und die Kabelstrecke durchquert das volle Maschinenbett.

Systeme mit langen Achsen:Horizontale Bearbeitungszentren oder Palettenshuttles mit einer Fahrstrecke von mehr als 10-15 Metern erfordern Kabelschienen, die die gesamte Fahrstrecke und die statischen Kabelsegmente an jedem Ende umfassen.

Einrichtung eines Fernsteuerfachs:Bei Gebäudevorschriften, Wärmemanagement oder Betriebsanforderungen ist der SINAMICS-Antriebskabinett 25-35 m von der Maschine entfernt zu platzieren.Die Kabelstrecke und die Kabel-Maschine-Segmente erfordern zusammen eine Gesamtlänge von 40 m.

mit einer Leistung von mehr als 100 W undAutomatisierte Produktionslinien mit servo-getriebenen Übertragungssystemen, Positionierachsen,oder Indexgeräte, bei denen die Positionen der Servomotoren über eine lange Produktionslinie verteilt sind, einzelne Motorpositionen entlang der Linie verteilt.

Anwendungen

SINAMICS S120 Servoantriebsanlagen:Alle SINAMICS S120-Motormodule und Buchgrößen-Antriebseinheitskonfigurationen, die SIMOTICS S- und SIMOTICS M-Servomotoren betreiben, wenn für die Anwendung eine Kabelverbindung und verlängerte Kabelstrecken erforderlich sind.

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 WBearbeitungsstätten, Drehstätten, große Schleifmaschinen und mehrsachsige CNC-Ausrüstungen mit SINAMICS-Antrieben, mit kabelverbundenen Motoren.

Positionierung der Industrieautomation:SINAMICS-basierte Portsysteme, lineare Übertragungsmaschinen und Präzisionspositionierausrüstung mit Langstreckenachsen und Kabelverwaltung.

Automation der Abwicklung und Logistik:Servo-getriebene Speicher- und Abholsysteme, automatisierte, geführte Ladestationen für Fahrzeuge und Sortiersysteme mit SINAMICS-Servoantrieben auf langen Kabelstrecken.

Häufig gestellte Fragen

F1: Welche Kabelspurparameter bestimmen die Auswahl von 6FX8002-5DA11-1EA0?

Der Mindestbiegungsradius des Kabelschiffs und der Nenndynamische Biegungsradius des Kabels müssen kompatibel sein. Der Biegungsradius des Kabelschiffs muss die Mindestdynamische Spezifikation des Kabels erfüllen oder übersteigen.Um 12 Uhr..9 mm Außendurchmesser, der minimale dynamische Biegeradius für die 6FX8002-Serie beträgt etwa 7,5 x den Außendurchmesser (ca. 97 mm).Bestätigen Sie aus den technischen Daten des Siemens MOTION-CONNECT-Kabels die genaue Spezifikation, und überprüfen, ob der Biegeradius der Kabelstrecke diesen Wert übersteigt.

F2: Warum sind die Bremsleitungen in 6FX8002-5DA11-1EA0 1,5 mm2 und nicht 1,0 mm2?

Die 6FX8002-Serie (MOTION-CONNECT 800) verwendet 1,5 mm2 Bremskonduktoren anstelle der 1,0 mm2 in einigen früheren Serien. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage lossBei 40 m führen 1,0 mm2 Leiter einen deutlich höheren Spannungsabfall ein als 1,5 mm2 Leiter.

F3: Wie hoch ist die Nennzahl der flexiblen Zyklen für 6FX8002 Dynamic Line-Kabel im Kabelverkehr?

Siemens MOTION-CONNECT 800 Dynamic Line Kabel werden für den laufenden flexiblen Betrieb geprüft und bewertet. Die Anzahl der spezifischen Zyklen hängt vom Kabeldurchmesser, dem Biegeradius, der Fahrgeschwindigkeit ab.und UmgebungstemperaturDiese Parameter sind in den Leitlinien für die Berechnung der Kabelstrecke von Siemens und in der technischen Dokumentation von MOTION-CONNECT definiert.Der Flexzyklus bestätigt, dass das Kabel eine Konstruktionskomponente für Kabelbahnanlagen ist, nicht nur als "flexibel" ohne quantifizierte Haltbarkeitsdaten beschrieben.

F4: Ist 6FX8002-5DA11-1EA0 für Anwendungen im Außenbereich oder bei Abwasch geeignet?

Die 6FX8002 Außenmantel- und Leiterisolierungsmaterialien sind für den industriellen Einsatz in Innenräumen in Standard-Werkzeugmaschinen und Fabrikautomationsumgebungen geeignet.Für Anwendungen mit Maschinenspülung, Schneidflüssigkeitsaufnahme oder direkte Exposition im Freien, bestätigen aus der technischen Dokumentation von Siemens, ob das Standardmaterial 6FX8002 für den Außenmantel die erforderliche chemische Beständigkeit bietet,oder ob eine spezifische chemikalienresistente Variante erforderlich ist.
