6FX8002-5DA11-1DA0 | Siemens MOTION-CONNECT 800 Stromkabel – 30 m / 4×2,5 mm² + 2×1,5 mm² / Dynamisch / SINAMICS-Servomotor mit Bremse

Dynamic Line-Stromkabel mit 30 m Länge für SINAMICS-Installationen

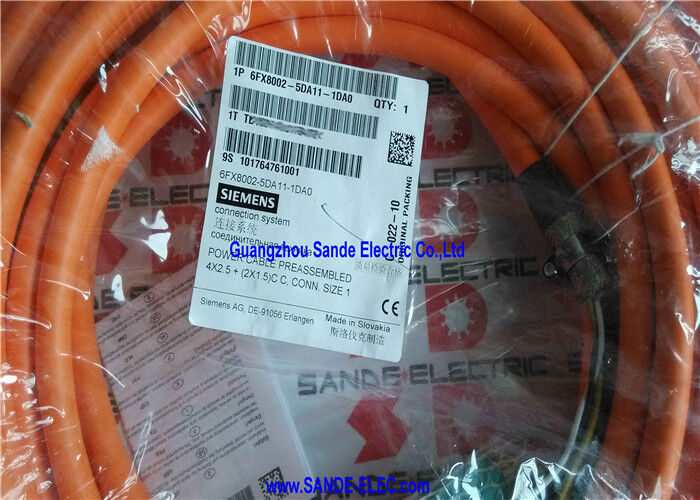

Das 6FX8002-5DA11-1DA0 ist ein 30 Meter langes vorkonfektioniertes Leistungskabel aus der MOTION-CONNECT 800 Dynamic Line von Siemens – es integriert vier Motorleistungsleiter und zwei Bremsleiter in einer einzigen hochflexiblen Kabelbaugruppe für SINAMICS-Servoantriebe. Gemäß der Dynamic-Line-Spezifikation ist dieses Kabel für den Einsatz als Dauerkabelkette (Schleppkette) geeignet: Die Konstruktion widersteht den wiederholten Biegezyklen, die in Kabelträgern während der gesamten Betriebslebensdauer einer Werkzeugmaschine auftreten und bei denen ein Basic-Line-Kabel zunehmend ermüden und versagen würde.

Mit einer Reichweite von 30 m eignet sich der 6FX8002-5DA11-1DA0 für große Servoachseninstallationen – Bearbeitungszentren mit Achsen mit langem Verfahrweg, Portalmaschinen und industrielle Automatisierungsgeräte, bei denen sich die Antriebsschränke in großer Entfernung von den Motorpositionen befinden.

Wichtige Spezifikationen

Kombinierte Leistung und Bremse – ein Kabel, zwei Funktionen

Motorleistung (4×2,5mm²):Drei Phasenleiter (U, V, W) und Schutzerde (PE) liefern den dreiphasigen frequenzvariablen Antriebsstrom des Motors. Der Querschnitt von 2,5 mm² ist auf die aktuelle Leistung der SIMOTICS-Servomotoren in der mittleren Leistungsklasse abgestimmt – den Achsantrieben, die in CNC-Werkzeugmaschinen und industriellen Automatisierungsanwendungen dominieren.

Bremsversorgung (2×1,5mm²):Die Gleichstromversorgung für die integrierte elektromagnetische Haltebremse des Motors. Bei einer Kabellänge von 30 m begrenzt der Querschnitt von 1,5 mm² den Spannungsabfall im Bremskreis auf ein akzeptables Maß – so wird sichergestellt, dass die volle 24-V-Bremslösespannung die Bremsspule des Motors erreicht. Die Verwendung von Bremsleitern mit kleinerem Querschnitt über eine Strecke von 30 m würde zu einem übermäßigen Spannungsabfall und einer unzuverlässigen Bremsauslösung führen.

Vorteil der Einzelkabelmontage:Durch die Verlegung zweier separater Kabel durch eine Kabelschiene für jeden Motor mit Bremse – ein Leistungskabel und ein Bremskabel – verdoppelt sich die Kabelschienenfüllung und die Anzahl der Motorsteckereinführungen. Das kombinierte Design des 6FX8002-5DA11-1DA0 halbiert beides und vereinfacht die Kabelführungskonstruktion und die Konfiguration des Motoranschlusskastens.

Anwendungen

CNC-Bearbeitungszentren:Servoachsen-Stromkabel für vertikale und horizontale Bearbeitungszentren – Achsen, die eine Kabelführung mit 30 m langen Kabelstrecken zwischen Antriebsschrank und Motor erfordern.

Portalbearbeitungssysteme:Große Portalfräs- und Bohrmaschinen, bei denen die Servomotorpositionen weit vom zentral angeordneten Antriebsschrank entfernt sind.

Industrielle Automatisierung:SINAMICS-gesteuerte Servopositioniersysteme, Transfermaschinen und Präzisionsautomatisierungsgeräte mit seilbahngeführten Langwegachsen.

Abwicklung und Logistik:Automatisierte Lager- und Bereitstellungstechnik, Lagerautomatisierung und Hochregallogistikausrüstung mit SINAMICS-Servoantrieben und 30 m Stromkabel.

FAQ

F1: Was unterscheidet MOTION-CONNECT 800 von MOTION-CONNECT 500 für Kabelschienenanwendungen?

MOTION-CONNECT 800 ist für den kontinuierlichen Kabelkettenbetrieb mit definierter Biegezykluslebensdauer ausgelegt. MOTION-CONNECT 500 (Basic Line) ist für statische oder sich langsam bewegende Anwendungen – nur gelegentliche Neupositionierung. In einer kontinuierlich bewegten Kabeltrasse sollten ausschließlich MOTION-CONNECT 800 Dynamic Line Kabel verwendet werden. Die Verwendung eines Kabels der 500er-Serie in einer Kabelstrecke führt zu vorzeitiger Ermüdung und Ausfall des Leiters.

F2: Welche Kabelstreckenparameter müssen für 6FX8002-5DA11-1DA0 überprüft werden?

Der innere Biegeradius der Kabelschiene muss dem minimalen dynamischen Biegeradius des Kabels entsprechen oder diesen überschreiten – etwa das 7,5-fache des Außendurchmessers von 12,9 mm (ungefähr 97 mm). Die Spurbreite muss dem Durchmesser des Kabels von 12,9 mm entsprechen und den erforderlichen Abstand zwischen den Kabeln gewährleisten. Bestätigen Sie die genauen Werte aus den technischen Daten von Siemens MOTION-CONNECT 800. Das Überschreiten des Mindestbiegeradius führt zu einer beschleunigten Leiterermüdung.

F3: Kann 6FX8002-5DA11-1DA0 in statischen (festen) Installationen verwendet werden?

Ja – ein Dynamic Line-Kabel erfüllt immer die Anforderungen einer statischen Installation. Das Gegenteil ist nicht der Fall. Für statische Anwendungen sind sowohl die 500er-Serie als auch die 800er-Serie akzeptabel; Für die Kabelführung sollten ausschließlich Kabel der 800er-Serie (Dynamic Line) verwendet werden.

F4: Mit welchen SINAMICS-Motormodulen ist 6FX8002-5DA11-1DA0 kompatibel?

Der Kabeltyp 6FX8002-5DA11 verbindet SIMOTICS-Servomotoren (1FT7, 1FK7 und verwandte Serien) mit dem M40 DESINA-Leistungsstecker (Größe 1/1,5) mit SINAMICS S120-Motormodulen. Bestätigen Sie die spezifische Steckergröße und Motormodulkombination aus der SINAMICS S120-Hardwarekonfigurationsdokumentation für das spezifische Antriebssystem. Die 2,5-mm²-Leiter des Kabels entsprechen der Motorstromklasse, für die diese Steckergröße spezifiziert ist.
