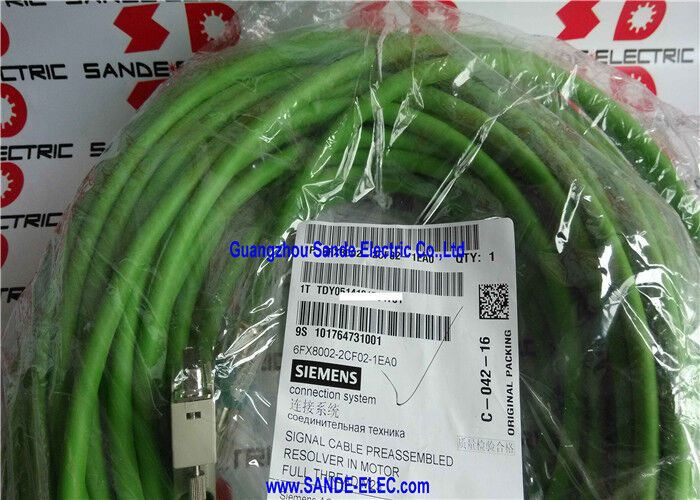

6FX8002-2CF02-1EA0 | Siemens Resolver-Signalkabel – 40 m / M23-Vollgewinde / RAL 6018 Grün PUR / SMC10-Sensormodul / MOTION-CONNECT 800PLUS

Resolver-Feedbackkabel für SINAMICS SMC10, 40 m

Das 6FX8002-2CF02-1EA0 ist ein 40 Meter langes vorkonfektioniertes Signalkabel, das das SINAMICS S120 SMC10 Sensormodul mit dem Resolver-Feedback-Gerät in Servomotoranwendungen mit Resolver-Positionserkennung verbindet. Das SMC10 ist ein SINAMICS S120-Modul, das die Erregerspannung für den Resolver bereitstellt und die Sinus-/Cosinus-Ausgangssignale des Resolvers zurück zum Positionsrückführungssystem des Antriebs verarbeitet – dieses Kabel ist die physikalische Signalverbindung zwischen dem SMC10 und dem Motorresolver.

Mit einer Länge von 40 m eignet sich der 6FX8002-2CF02-1EA0 für Servoachseninstallationen, bei denen sich der SINAMICS-Antriebsschrank in beträchtlicher Entfernung vom Motor befindet – die längste Standardkabelstrecke in der Serie 6FX8002-2CF02.

Wichtige Spezifikationen

MOTION-CONNECT 800PLUS – Erweiterte dynamische Linie

Die „PLUS“-Bezeichnung in 6FX8002 kennzeichnet eine verbesserte Leistung innerhalb der Dynamic Line-Familie:

Höhere Ölbeständigkeit:800PLUS-Kabel weisen im Vergleich zur Standardserie 800 eine verbesserte Beständigkeit gegenüber Schneidölen und Hydraulikflüssigkeiten auf – getestet für die höheren Anforderungen an die chemische Belastung in Werkzeugmaschinenumgebungen.

Erweiterter Verfahrweg der Kabelstrecke:800PLUS-Kabel wurden für Kabelstrecken über Entfernungen von bis zu 50 Metern getestet – ein größerer unterstützter Verfahrbereich als die Standardserie 800. Für die großen Maschinenachsen, bei denen ein 40 m langes Kabel erforderlich ist, kann die Möglichkeit der erweiterten Verfahrstrecke direkt relevant sein.

Anwendungen

SINAMICS S120 Resolver-Achsantriebe:Alle SINAMICS S120-Installationen, die das SMC10-Sensormodul zur Resolver-Positionsrückmeldung verwenden – Bearbeitungszentren, Drehzentren und allgemeine Servoantriebe, bei denen ein Resolver das Motorrückmeldungsgerät ist.

Langhubige CNC-Achsenantriebe:Portalbearbeitungszentren, großformatige Fräsmaschinen und Standbohrwerke, bei denen das 40 m lange Kabel für die räumliche Trennung zwischen Antriebsschrank und Motor sorgt.

Nachrüstung von CNC-Werkzeugmaschinen:Ersatz- oder neue Resolver-Feedbackkabel für überholte oder aufgerüstete Werkzeugmaschinen mit SINAMICS S120-Antrieben – die Länge von 40 m deckt den Großteil der Installationsanforderungen großer Maschinen ab.

Industrielle Handhabung und Automatisierung:SINAMICS S120-basierte Automatisierungssysteme mit Resolver-Feedback-Motoren, bei denen 40 m schleppkettengeführte Signalleitungen erforderlich sind.

FAQ

F1: Warum verwendet das Resolverkabel verdrillte Paare, während dies bei einigen anderen Signalkabeln nicht der Fall ist?

Resolversignale sind analoge Spannungen mit niedrigem Pegel – die Sinus- und Cosinussignale können je nach Wellenwinkel im Bereich von Millivolt bis einigen Volt liegen. Die Twisted-Pair-Konstruktion für jeden Kanal (3×2×0,14 mm²) sorgt für eine differenzielle Signalübertragung – auf einem Draht des Paares induziertes Rauschen wirkt sich gleichermaßen auf beide Drähte aus, und der Differenzempfänger am SMC10 subtrahiert dieses Gleichtaktrauschen, so dass nur das wahre Signal übrig bleibt. Diese Gleichtaktunterdrückung ist für eine zuverlässige Resolverrückmeldung über 40 m in der elektrisch verrauschten CNC-Antriebsumgebung unerlässlich.

F2: Kann 6FX8002-2CF02-1EA0 verlängert werden, wenn 40 m nicht ausreichen?

Zur Verlängerung des Basiskabels 6FX8002-2CF02 ist ein Verlängerungskabel (Serie 6FX8002-2CF04) erhältlich – speziell für diesen Zweck konzipiert mit kompatiblen Steckern und passenden elektrischen Eigenschaften. Das Verbinden von Resolversignalkabeln vor Ort durch Spleißen von Leitern ist nicht akzeptabel – es führt zu Impedanzdiskontinuitäten und Rauscheintrittspunkten, die die analogen Resolversignale verschlechtern. Wenn eine längere Gesamtstrecke erforderlich ist, verwenden Sie die maximale Kabellänge der SMC10-Spezifikation als Entwurfsgrenze.

F3: Warum beträgt die Nennspannung für ein Resolverkabel 30 V?

30 V ist die Arbeitsspannung der Signalleiter im Resolverkabel – die Erreger- und Signalspannungen im Resolverkreis sind analoge Niederspannungssignale, die weit unter diesem Wert liegen. Die Nennspannung von 30 V bestätigt, dass die Isolierung des Kabels für die Spannungspegel des SINAMICS SMC10-Resolverschaltkreises einschließlich etwaiger Transienten geeignet ist. Dies ist kein Netzspannungskabel – die Nennspannung von 30 V spiegelt die Signalpegel des Messkreises wider.

F4: Was bedeutet die DESINA-Bezeichnung für 6FX8002-2CF02-1EA0?

DESINA (Decentralised Installation for Automation) ist ein von Siemens geleitetes Standardisierungsrahmenwerk, das Steckertypen, Farbcodes, Kabelkonstruktion und Schnittstellen-Pinbelegungen für Servoantriebskabel definiert. Die DESINA-Kennzeichnung bestätigt, dass der 6FX8002-2CF02-1EA0 diesen Standards entspricht – einschließlich der grünen Farbe RAL 6018 für Resolverkabel und der M23-Vollgewinde-Steckerschnittstelle. Die DESINA-Konformität gewährleistet eine konsistente, austauschbare Kabelkennzeichnung und Steckerschnittstellen über alle SINAMICS-Antriebsgenerationen hinweg.
