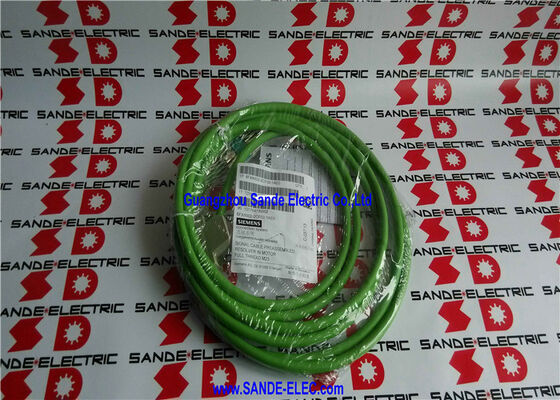

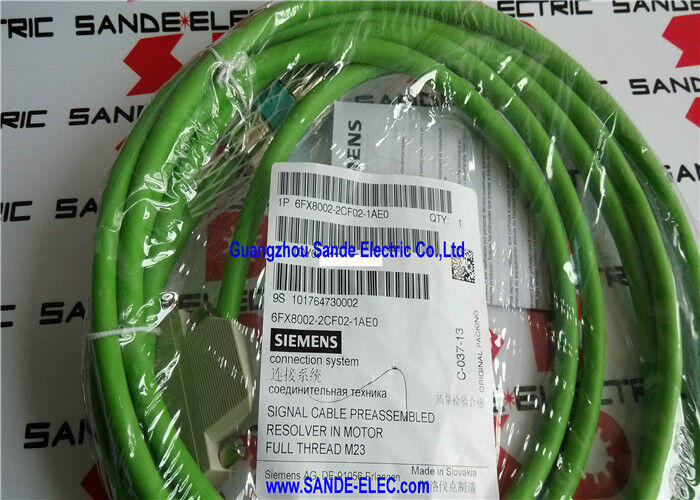

6FX8002-2CF02-1AE0 | Siemens Resolver-Signalkabel – 4 m / M23 + 25-poliger Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Kurzfristiges Resolver-Feedbackkabel für kompakte Antriebsinstallationen

Das 6FX8002-2CF02-1AE0 ist die 4-Meter-Variante des vorkonfektionierten Resolver-Signalkabels MOTION-CONNECT 800PLUS von Siemens – das Kabel mit kompakter Distanz für Antriebsinstallationen, bei denen der Servomotor nahe am SINAMICS-Antriebsschrank sitzt. Mit einer Länge von 4 m eignet sich dieses Kabel für schrankinterne Verbindungen, kurze Maschinenachsen und kompakte Bearbeitungszentren, bei denen Motor und Antrieb in kurzer Reichweite sind.

Das Kabel überträgt den gesamten Resolver-Rückkopplungskreis zwischen dem Motor und dem SINAMICS SMC10-Sensormodul oder einer gleichwertigen Resolverschnittstelle: Erregerversorgung vom Antrieb zum Resolver und die analogen Sinus-/Cosinus-Positionssignale vom Resolver zurück zum Antrieb.

Wichtige Spezifikationen

MOTION-CONNECT 800PLUS Trailable – Kabelkettentauglich

Trotz seiner kurzen Länge von 4 m verfügt der 6FX8002-2CF02-1AE0 über die vollständige MOTION-CONNECT 800PLUS-Spezifikation:

Kontinuierliche Flexfähigkeit:Das Kabel ist für den Einsatz in der Schleppkette ausgelegt – feindrähtige Leiter, ein flexibler PUR-Außenmantel und eine verwindungssteife Konstruktion gewährleisten die Signalintegrität auch bei kontinuierlichen Biegezyklen.

Erhöhte Ölbeständigkeit:Die 800PLUS-Bezeichnung bietet über den Standard MOTION-CONNECT 800 hinaus eine höhere Beständigkeit gegen Schneidöle und Hydraulikflüssigkeiten – das Resolverkabel verläuft in der Nähe von Motoroberflächen, wo Maschinenwerkzeugflüssigkeiten häufig ausgesetzt sind.

DESINA-Konformität:Die M23-Steckerschnittstelle und die RAL-Farbkodierung entsprechen den DESINA-Standards und gewährleisten so eine Schnittstellenkonsistenz mit SINAMICS-Antriebshardware über Produktgenerationen hinweg.

Anwendungen

SINAMICS S120 mit SMC10 – Kompaktinstallationen:SINAMICS S120-Antriebskonfigurationen mit dem SMC10-Sensormodul für die Rückmeldung der Resolverposition, bei denen der Motor-Schrank-Abstand weniger als 4 m beträgt – üblich in kompakten Bearbeitungszentren und tischmontierten Prüfgeräten.

SINAMICS-Schaltschrankmotoren:Servomotoren befinden sich direkt neben dem Schaltschrank – Spindelmotoren auf kleinen CNC-Drehzentren, Vorschubachsenantriebe auf Kompaktschleifmaschinen und ähnliche Kleinserieninstallationen.

Ersatzteile für die Inbetriebnahme von CNC-Werkzeugmaschinen:Das 4 m lange Kabel dient als Standardkabel mit Inbetriebnahmelänge – nützlich, wenn die tatsächliche Kabelführung überprüft werden muss, bevor die endgültige längere Länge bestellt wird.

FAQ

F1: Warum sollte man für eine kurze Installation 6FX8002-2CF02-1AE0 einer längeren Variante vorziehen?

Durch die Verwendung der richtigen Länge wird überschüssiges Kabel in der Installation vermieden – überschüssiges Kabel, das in der Kabelrinne aufgerollt oder festgebunden ist, führt zu Verletzungen des Mindestbiegeradius und verringert die EMV-Leistung, indem eine unbeabsichtigte Antennenschleife entsteht. Für eine 4m-Strecke ist das 6FX8002-2CF02-1AE0 das richtige Kabel. Nur Verlegezuschlag hinzufügen: Wenn die Route tatsächlich 3,5 m lang ist, ist das 4 m lange Kabel angemessen; nähert er sich 5 m, ist die nächst längere Länge erforderlich.

F2: Ist das Resolverkabel zwischen verschiedenen SINAMICS-Sensormodulvarianten austauschbar?

Für die SMC10-Sensormodul-Schnittstelle ist das 6FX8002-2CF02 spezifiziert. Andere SINAMICS-Rückmeldemodule (SMC20, SMC30, DRIVE-CLiQ-Geber) verwenden andere Kabeltypen. Das Resolverkabel ist nicht mit Encodersignalkabeln austauschbar – sowohl die physischen Anschlüsse als auch die Pinbelegung unterscheiden sich. Bestätigen Sie anhand der SINAMICS S120-Hardwarekonfigurationsdokumentation, dass die SMC10/Resolver-Kombination zutrifft, bevor Sie dieses Kabel auswählen.

F3: Beeinflusst die Kabellänge die Messgenauigkeit des Resolvers in SINAMICS-Systemen?

Längere Kabel erhöhen die Gesamtkapazität und Widerstandsbelastung der Erreger- und Signalkreise des Resolvers. Eine zu große Kabellänge dämpft die Sinus-/Cosinus-Signalamplitude, die den ADC-Eingang des SMC10 erreicht. Die SMC10-Dokumentation gibt die maximale Kabellänge für den jeweiligen Resolvertyp an – das 4-m-Kabel liegt deutlich innerhalb der Standardlängenbeschränkung für Resolverkabel und trägt zu einer minimalen Signalbelastung bei.

F4: Welcher Schirmabschluss ist für 6FX8002-2CF02-1AE0 erforderlich?

Die M23- und Sub-D-Stecker sorgen für den Schirmanschluss an beiden Enden – die Steckergehäuse erden die Gesamtschirmung des Kabels am Motorrahmen (M23-Ende) und am Chassis des SMC10-Moduls (Sub-D-Ende). Es ist kein separater Feldschirmabschluss erforderlich. Beachten Sie für den korrekten Schirmerdungsanschluss am Modulende das Installationshandbuch des SINAMICS S120.
