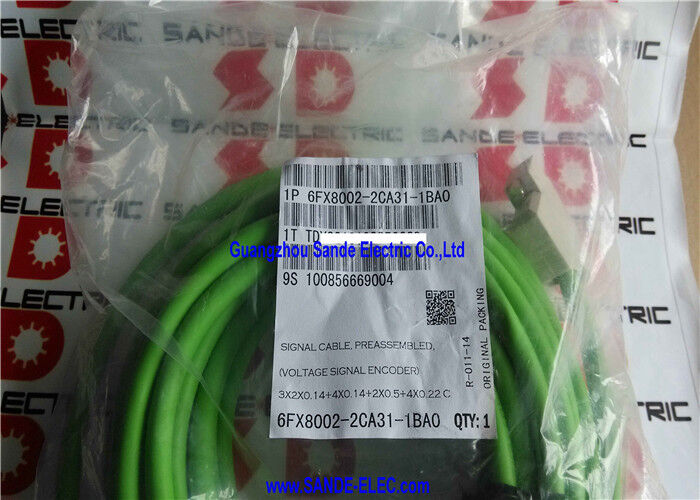

Das Signalkabel 6FX8002-2CA31-1BA0 6FX8 002-2CA31-1BA0

6FX8002-2CA31-1BA0 ∙ Siemens Signalkabel ∙ Inkrementeller Encoder mit C/D-Spuren / 10m / M23 Volldraht / MOTION-CONNECT 800PLUS / UL/CSA

Encoderkabel für Motoren mit integrierten C/D-Kommutierungsspuren

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.

Dieser Kabeltyp unterscheidet sich von den Standard-Inkremental-Encoder-Kabeln und Resolver-Kabeln in einer wichtigen Hinsicht: Er trägt zusätzliche Leiter (4×0.22 mm2) für die C/D-Kommutierungsspuren, die der Motorencoder neben den Standard-Inkremental-ABR-Signalen bereitstellt. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.

Schlüsselmerkmale

C/D-Kommutationsspuren Die vierte Dirigentengruppe

Das Unterscheidungsmerkmal des 6FX8002-2CA31 im Vergleich zu einfacheren Encoderkabeln ist die 4×0,22mm2 Leitergruppe für C/D-Spuren:

Standard-Inkrementalspuren (ABR):Die 3×(2×0.14mm2) verdrehten Paare tragen den Standard-Inkremental-Encoder A, B,und R (Referenz) Differentialsignale Diese sind in allen inkrementellen Encoder-Feedback-Kabeln vorhanden.

C/D-Kommutationsspuren:Die 4×0,22mm2 Leiter tragen die C- und D-Spursignale – sinusoidale Signale mit niedrigerer Auflösung, die eine volle elektrische Periode pro Motorstielpaar und nicht pro Wellenumdrehung umfassen.Diese Signale liefern die Kommutationsinformationen, die benötigt werden, um den anfänglichen elektrischen Winkel des Rotors beim Starten ohne einen separaten Kommutationssensor zu bestimmen.

Warum C/D-Spuren für synchrone Servomotoren wichtig sind:Dabei ist es notwendig, den elektrischen Winkel des Rotors genau zu kennen, um das richtige Drehmoment ab dem ersten Leistungszyklus zu erzeugen.Das Laufwerk muss bei jedem Start eine Homing- oder Pole-Finding-Sequenz ausführenMit C/D-Kommutierungsspuren des Encoders kennt der Antrieb den elektrischen Anfangswinkel sofort und ermöglicht eine direkte Drehmomentregelung ab dem ersten PWM-Zyklus.

Anwendungen

Maschinen und Apparate, für die Herstellung von Maschinen, Apparaten oder Geräten, mit einem Spannungsvermögen von mehr als 1000 WSINAMICS S120-getriebene Zuführsachsen an Bearbeitungszentren, Drehzentren und Schleifmaschinen mit SIMOTICS-Servomotoren mit integrierten Inkremental+C/D-Spurenkodierern.

Hochdynamische Servo-PositionierungServo-Achsen, die unmittelbares Drehmoment beim Starten ohne Pole-Finding-Sequenz benötigen. Die C/D-Kommutationsspuren ermöglichen eine Drehmomentkontrolle ohne Verzögerung, die für schnelle Beschleunigungsachsen wichtig ist.

Nachrüstung von CNC-Maschinen:Ersatz-Encoder-Rückkopplungskabel an Maschinen mit SIMOTICS-Motoren, die C/D-Spuren-Encoder beinhalten.

Häufig gestellte Fragen

F1: Welches SINAMICS-Modul verbindet sich mit den C/D-Encoder-Spuren in 6FX8002-2CA31?

Das SINAMICS S120 SMC20 Sensor Modul ist die SINAMICS Schnittstelle, die inkrementelle Encodersignale mit C/D-Kommutationsspuren verarbeitet.Der 25-Stift-Sub-D-Anschluss des 6FX8002-2CA31-1BA0 passt mit der Einstiegssteckdose des SMC20 an. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.

F2: Was ist der Unterschied zwischen 6FX8002-2CA31 (C/D-Tracks) und 6FX8002-2CF02 (Resolver)?

Beide Kabel haben denselben Außendurchmesser und die gleiche MOTION-CONNECT 800PLUS-Spezifikation, tragen aber grundlegend unterschiedliche Rückkopplungssignale.6FX8002-2CA31 trägt Inkremental-Encoder-Signale (digitale Quadratur + C/D-Sinusoidal) für Motoren mit optischen oder magnetischen Inkremental-Encodern. 6FX8002-2CF02 überträgt Resolversignale (AC-Sinusenaufregung und -antwort) für Motoren mit Resolver-Positionswandlern. Das Rückkopplungsgerät des Motors bestimmt, welcher Kabeltyp benötigt wird.

F3: Wie hängt die Größe des 4×0,22mm2 C/D-Leiters mit dem Signaltyp zusammen?

C/D-Spursignale sind Niederfrequenz-Sinusoid-Spannungen, typischerweise ein paar Volt bei einer Frequenz, die der Wellengeschwindigkeit proportional ist, aber mit einer elektrischen Periode pro Polpaar.22 mm2 Leiter bieten einen ausreichenden Querschnitt für die Signalstrommengen. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.

F4: Erfordert 6FX8002-2CA31-1BA0 einen spezifischen Abstand zwischen den Kabelspuren und den Stromkabeln?

Die Encoder- und Resolver-Signalkabel müssen im Signalverkabelungsbereich der Kabelstrecke getrennt von den Motor-Leistungskabeln geleitet werden. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS drive- Befolgen Sie die übliche Abtrennung der Kabelleitungen: Signalkabel auf der einen Seite, Stromkabel auf der anderen Seite, getrennt durch einen Trennpunkt.
