Stromkabel 6FX7002-5EA31-1AK0 6FX7 002-5EA31-1AK0

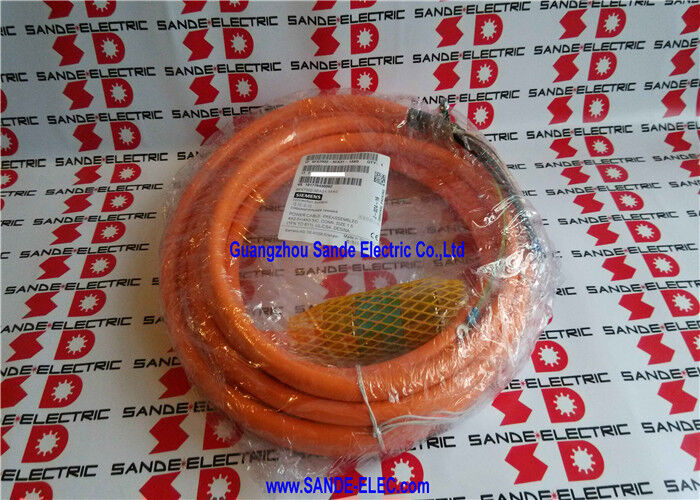

6FX7002-5EA31-1AK0∙ Siemens MOTION-CONNECT 700 Stromkabel 9m / 1FN Linearmotor auf 611 Antrieb / 4×2.5+4×0.5mm2 / RAL 2003 Orange / 600/1000V

Stromkabel für Siemens 1FN Linearmotoren Ein eigenes Kabelfamilie

Der 6FX7002-5EA31-1AK0 gehört zur Kabelreihe MOTION-CONNECT 700 von Siemens ∙ eine Kabelfamilie, die speziell für die Verbindung von linearen Servomotoren der Serie 1FN mit SIMODRIVE 611-Antriebssystemen entwickelt wurde.Die Bezeichnung 6FX7002 unterscheidet dieses Kabel von den Rotationsservomotorkabelfamilien (6FX5002, 6FX8002) different Motortechnologie, unterschiedliche Kabelanforderungen, dieselbe MOTION-CONNECT Qualitätsstruktur.

Die 1FN-Reihe sind Siemens lineare Synchrommotoren (SIMOTICS FN) für hochleistungsfähige, präzise lineare Achsenantriebe in fortgeschrittenen Werkzeugmaschinen.Im Gegensatz zu Drehmotoren, die eine rotierende Welle verwenden, 1FN-Linearmotoren erzeugen einen Schub direkt aus der elektromagnetischen Kraft zwischen einem Primärteil (Forcer) und einem Sekundärteil (Platten-/Reaktionsschiene) und ermöglichen eine reibungslose lineare Bewegung mit Direktantrieb.

Schlüsselmerkmale

Fliegende Spuren am Ende der Fahrbahn

Der 6FX7002-5EA31-1AK0 endet an der Antriebsseite an nackten, fliegenden Leitungen anstatt an einem vorgerüsteten Steckverbinder:

Flexibilität der Montage:SIMODRIVE 611 Antriebsmodule verwenden Schrauben- oder Steckeranschlussblöcke für die Beenden von Motorkabeln, wobei die Terminalkonfigurationen zwischen den 611-Modultypen und -rahmengrößen variieren.Nackte Enden ermöglichen es dem Installateur, die Kabelendung an die spezifische Endanordnung des installierten Antriebsmoduls 611 anzupassen.

Vorbereitung auf dem Feld:Bei der Installation werden die Fliegerleiterkanten entfernt und mit einer Schraube beendet.

Anwendungen

CNC-Hochgeschwindigkeitsbearbeitungszentren1FN lineare Motorachsen in Hochgeschwindigkeitsvertikalen und horizontalen Bearbeitungszentren SIMODRIVE 611 Antriebe, die 1FN Primärteile auf linearen Führungswegen für X-, Y- oder andere Achsen mit direkter Antriebsbewegung antreiben.

mit einer Leistung von mehr als 1000 WLinear motor-driven grinding wheel head axes and workpiece traversing axes on precision cylindrical and surface grinders — where the frictionless direct drive of the 1FN motor eliminates stick-slip and improves surface finish quality.

CNC-Koordinatenmessung mit hoher Präzision:Lineare motorgetriebene CMM-Sondenachsen, bei denen 1FN-Motoren die für eine präzise Dimensionsmessung erforderliche glatte, vibrationsfreie Bewegung gewährleisten.

Laserschneiden und -bearbeitung:CNC-Laserschneidkopfdurchlässige Systeme mit 1FN-Linearantrieben und SIMODRIVE 611 für die hohe Geschwindigkeit und Präzision der Schnittkopfposition.

Hochgeschwindigkeits-EDM:Maschinen für den elektrischen Stromversorgungs- und die elektrische Stromversorgungssteuerung (Wire EDM) mit linearen Antrieben an der Motorachse für die Positionsteuerung der Elektrode oder des Drahtleiters mit hoher Bandbreite.

Häufig gestellte Fragen

F1: Welche Funktion haben die 4×0,5 mm2 Helferleitungen in 6FX7002-5EA31-1AK0?

Die vier Nullen.5mm² auxiliary conductors in the 1FN power cable serve the motor's integrated auxiliary devices — typically the motor temperature sensor (1 or 2 wires for NTC/PTC thermistor) and Hall-effect sensors or other commutation position feedback elements built into the 1FN primary partEs handelt sich hierbei um Signalkreise mit niedrigem Strom, die entlang des Stromkabelns zum gleichen Motoranschluss geleitet werden müssen.Kombinieren Sie sie mit den Stromleitungen in der 6FX7002 Kabel beseitigt ein separates Hilfskabel.

F2: Warum verwendet das 1FN-Stromkabel eine andere Kabelfamilie (6FX7002) als Drehmotorkabel (6FX5002/6FX8002)?

1FN-Linearmotoren funktionieren anders als Drehservomotoren in einer Weise, die sich auf die Kabelanforderungen auswirkt: Der Hauptteil bewegt sich linear und nicht rotierend,Das Kabel muss sich mit dem beweglichen Hauptteil biegen., unterscheidet sich die Geometrie des Motorgehäuses, und die thermische und mechanische Umgebung in der Nähe der linearen Motorbahn unterscheidet sich von der in der Nähe eines Drehmotorkörpers.Die 6FX7002 MOTION-CONNECT 700-Serie ist speziell für diese 1FN Betriebsbedingungen entwickelt.5 für 1FN), die Farbe der Außenhülle (orange für die visuelle Kennzeichnung nach RAL 2003) und die Flexibilitätskennzahlen der Kabelschiene sind alle auf die 1FN-Anlage zugeschnitten.

F3: Ist 6FX7002-5EA31-1AK0 mit SINAMICS S120 oder nur SIMODRIVE 611 kompatibel?

Das Kabel 6FX7002-5EA31 ist speziell als "1FN bis 611" bezeichnet die nackten Leitungen an der Antriebseite sind für SIMODRIVE 611 Endgeräte ausgelegt.ein anderer Kabeltyp als die 6FX8002 oder eine gleichwertige SINAMICS-kompatible Serie erforderlich ist. Nach der Dokumentation des spezifischen Antriebssystems bestätigen, welche Kabelspezifikation gilt.

F4: Wie wirkt sich die 9 m lange Kabellänge auf das Design der linearen Motorachse von SIMODRIVE 611 aus?

Die Kabellänge beeinflusst die Kapazität des Kabels (Gesamtkapazität über 9 m), den Widerstand (Spannungsabfall unter Nennstrom) sowie das Gewicht und die Steifigkeit des beweglichen Kabelsektions in der Kabelspur.Alle sind innerhalb des normalen Betriebsbereichs für ein 9m 6FX7002-5EA31 KabelBei sehr langen Achsfahrten, bei denen die Kabelstrecke eine erhebliche Länge hinzufügt, bietet Siemens längere Kabelvarianten an.ein Verlängerungskabel (FX7002-5EB-Serie) zur Verlängerung des Basiskabeln zur Verfügung steht.
