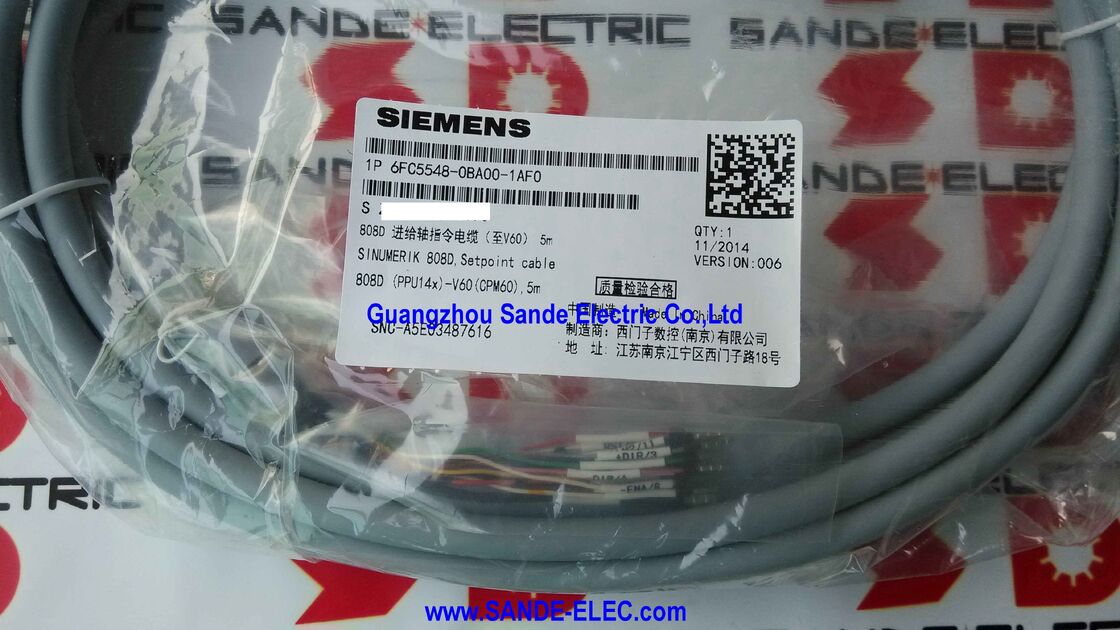

6FC5548-0BA00-1AF0∙ Siemens SINUMERIK 808D Setpoint Kabel 5m / PPU14X bis CPM60 / SINAMICS V60 Zuführsachse / MOTION-CONNECT

Kabel für die Einstellung der Futterachse für SINUMERIK 808D und SINAMICS V60

Das 6FC5548-0BA00-1AF0 ist das 5-Meter-Setpoint-Kabel für die Zuführsachse, das das SINUMERIK 808D PPU14X (Panel Processing Unit, 14x Variante) mit dem SINAMICS V60 CPM60 verbindet.1 Steuerungs-Leistungsmodul Dieses Kabel bildet die Befehl- und Rückkopplungsverbindung zwischen dem 808D-CNC-Gehirn und dem V60-Servoantrieb und ermöglicht eine geschlossene Positionssteuerung von Dreh-, Fräs- und Schleifachsen.

Die PPU14X-CPM60.1-Schnittstelle ist die grundlegende Hardwareverbindung in jeder SINUMERIK 808D Werkzeugmaschine, die auf der SINAMICS V60 Servo-Plattform keine Befehlskommunikation zwischen CNC und Antrieb.

Wichtige Produktinformationen

SINUMERIK 808D Werkzeugmaschinenarchitektur

Die 6FC5548-0BA00-1AF0 nimmt eine definierte Position in der 808D-Systemverbindung ein:

Konfiguration der Drehmaschine:Eine zweiachsige CNC-Drehmaschine benötigt zwei Setpoint-Kabel (eines pro Achse X und Z) plus das Spindel-Setpoint-Kabel. Jeder 6FC5548-0BA00-1AF0 verbindet einen PPU14X-Achs-Ausgang mit einem CPM60.1-Antriebsmodul.

Konfiguration der Fräsmaschine:Eine dreiachsige CNC-Fräsmaschine benötigt drei Setpoint-Kabel (X, Y, Z) plus die Spindelverbindung.

Die integrierte Architektur des 808D ¢ einzelne PPU, einzelne V60 CPM60.1 pro Achse, MOTION-CONNECT Setpoint-Kabel ¢ ist für eine einfache Inbetriebnahme konzipiert:jedes Kabel ist für die direkte Steckverbundenheit zwischen abgestimmten PPU- und V60-Komponenten vorab beendet.

Anwendungen

SINUMERIK 808D Drehmaschinen:CNC-Drehmaschinen mit SINAMICS V60-Antrieben für die Achsen X (Kreuzzug) und Z (Fahrwerk) ‡ jede Achse benötigt ein 6FC5548-0BA00-1AF0 Setpoint-Kabel.

SINUMERIK 808D Fräsmaschinen:CNC-Bearbeitungszentren mit SINAMICS V60-betriebenen X-, Y- und Z-Achsen, die pro Achse denselben Kabeltyp verwenden.

OEM-Produktion von CNC-Maschinen:Werkzeugmaschinenhersteller, die neue SINUMERIK 808D-Maschinen bauen ­ das Setpointkabel ist ein Standardkomponent für jede Maschine mit einem PPU14X-Steuergerät.

Wartung des Antriebssystems 808D:Ersatzkabel für installierte SINUMERIK 808D-Maschinen wenn das ursprüngliche Kabel während der Wartungsarbeiten einen Fehler entwickelt oder beschädigt wird.

Häufig gestellte Fragen

F1: Wie viele 6FC5548-0BA00-1AF0-Kabel benötigt eine Werkzeugmaschine SINUMERIK 808D?

Ein Kabel pro CNC-Zuführsachse ∙ eine zweiachsige Drehmaschine benötigt zwei, eine dreiachsige Fräsmaschine drei. Jedes Kabel verbindet eine PPU14X-Achsenausgabe mit einem SINAMICS V60 CPM60.1-Antriebsmodul.Der Spindel-Setpoint (6FC5548-0BA05) ist ein separates Kabel, das zusätzlich bestellt wird, wenn die Maschine über einen CNC-Spindelantrieb verfügt.

F2: Was geschieht mit der Achsenpositionssteuerung, wenn das Setpointkabel 6FC5548-0BA00-1AF0 ausfällt?

Ein ausfallendes Setpoint-Kabel bricht den Geschwindigkeitsbefehlspfad zwischen der PPU und dem V60-Antrieb.Die betroffene Achse verliert die Geschwindigkeitskontrolle SINUMERIK 808D erzeugt für diese Achse einen Antriebskommunikationsfehlermelder, und die Achse reagiert nicht auf Positionsbefehle. Die Maschine setzt einen Sicherheitsstopp ein (Servo ermöglicht das Entfernen auf allen Achsen), um unkontrollierte Bewegung zu verhindern.

F3: Ist 6FC5548-0BA00-1AF0 mit SINAMICS V70 oder nur mit V60 kompatibel?

Die 6FC5548-0BA00-Serie ist für die SINAMICS V60 CPM60.1 ′′ Original 808D-Versorgungsachsenantriebsfamilie spezifiziert.SINAMICS V70 (das Nachfolgerantriebssystem, das mit SINUMERIK 808D ADVANCED verwendet wird) verwendet einen anderen Setpoint-Kabeltyp (6FC5548-0BA20-Serie)- Bestätigen Sie, welche Antriebsplattform installiert ist, bevor Sie das Ersatzkabel bestellen.

F4: Welche Vorsichtsmaßnahmen gelten beim Austausch von 6FC5548-0BA00-1AF0 an einer laufenden Maschine?

Die 808D PPU- und V60-Antriebe müssen vollständig ausgeschaltet sein, bevor die Setpoint-Kabel getrennt oder wieder angeschlossen werden.Die Schnittstellenanschlüsse tragen sowohl Signalspannungen als auch Logikleistung ?? Anschließen oder Trennen unter Stromversorgung kann die Schnittstellenkreisläufe der PPU-Achse oder die Eingangsstufe des V60 beschädigen- Schalten Sie das System ab, lassen Sie die Kondensatoren entladen, dann tauschen Sie das Kabel aus, bevor Sie das System wieder anlegen und die Achsenfunktion überprüfen.
