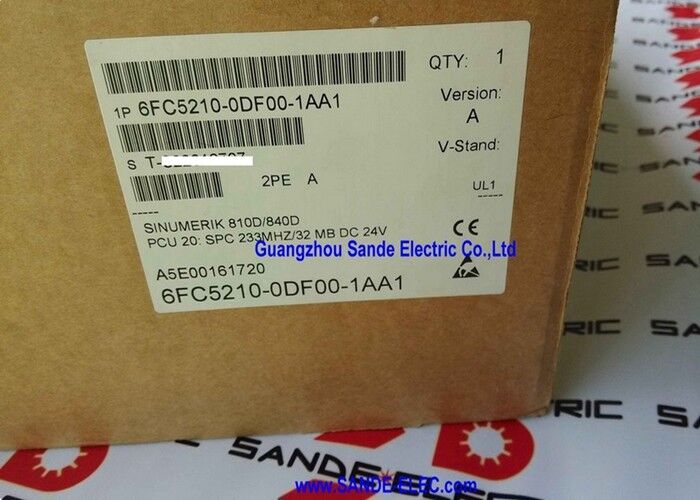

6FC5210-0DF00-1AA1 | SINUMERIK PCU 20 Panel Control Unit – 233 MHz / 32 MB DRAM / 16 MB Flash / 24 VDC / SINUMERIK 810D / 840D CNC

PCU 20 – Die HMI-Recheneinheit in der SINUMERIK 810D/840D

Die SINUMERIK 810D und 840D sind leistungsstarke CNC-Systeme, die häufig in Bearbeitungszentren, Drehzentren, Schleifmaschinen und Transferstraßen eingesetzt werden. Innerhalb dieser Systeme stellt die PCU 20 (Panel Control Unit) 6FC5210-0DF00-1AA1 die Rechenebene des Bedienpanels dar – sie führt die SINUMERIK HMI-Software aus, verwaltet die Bedienerschnittstelle und kommuniziert mit der NCU (Numerical Control Unit) über die interne SINUMERIK-Backplane.

Die PCU ist eine physisch von der NCU getrennte Einheit. Die NCU übernimmt die CNC-Berechnung in Echtzeit – Achseninterpolation, SPS-Ausführung und Servokommunikation. Die PCU 20 verwaltet alles, was der Maschinenbediener sieht und mit dem er interagiert: Werkzeugdatenanzeigen, Programmbearbeitung, Statusbildschirme und manuelle Dateneingabe. Durch diese funktionale Trennung kann die HMI-Rechnerumgebung unabhängig von der CNC-Steuerung selbst ausgetauscht oder aufgerüstet werden.

Der 6FC5210-0DF00-1AA1 ist die 233-MHz-Prozessorvariante der PCU 20, ausgestattet mit 32 MB DRAM und 16 MB Flash-Speicher – die Konfiguration, die in 810D- und 840D-Werkzeugmaschineninstallationen der mittleren Generation verwendet wird, die eine SINUMERIK HMI-Bedienung am Bedienfeld erfordern.

Wichtige Spezifikationen

32 MB DRAM + 16 MB Flash – Rechenressourcen für die HMI-Schicht

Der 32-MB-DRAM der PCU 20 stellt den Laufzeitarbeitsspeicher für die HMI-Anwendung bereit – aktive Programmlisten, Werkzeug- und Parametertabellen im RAM für eine schnelle Anzeige und HMI-Softwareausführung. Der 16-MB-Flash speichert die Betriebssoftware – das SINUMERIK HMI-Anwendungsimage, maschinenspezifische Konfigurationsdateien und gespeicherte Daten, die Stromzyklen ohne Batterie-Backup überstehen müssen.

Für die SINUMERIK HMI-Anzeigeaufgaben, für die dieses Gerät konzipiert wurde, ist der 233-MHz-Prozessor ausreichend. Werkzeugmaschinenbediener interagieren mit der PCU 20 über das SINUMERIK-Bedienfeld, das mit der Anzeige- und Tastaturschnittstelle der PCU verbunden ist – die PCU verarbeitet alle Eingabeereignisse und aktualisiert die Anzeige, ohne von der Echtzeit-CNC-Verarbeitung der NCU abhängig zu sein.

Anwendungsszenarien

Bearbeitungszentrum SINUMERIK 840D – PCU-Austausch:In einem Bearbeitungszentrum, auf dem ein SINUMERIK 840D CNC-System läuft, tritt ein PCU-Fehler auf: Die HMI-Anzeige fällt aus, das Bedienfeld reagiert nicht oder die PCU startet nicht. Durch den Austausch des 6FC5210-0DF00-1AA1 wird die Funktionalität des Bediengeräts wiederhergestellt. Die NCU hält weiterhin die Maschinenkonfiguration; Die Ersatz-PCU ist so konfiguriert, dass sie sich ohne Datenverlust der Maschinenachsen wieder mit der NCU verbindet.

SINUMERIK 810D Drehzentrum HMI-Restaurierung:Ein Drehzentrum mit SINUMERIK 810D-Steuerung verliert durch PCU-Ausfall die HMI-Fähigkeit. Die 6FC5210-0DF00-1AA1 ist ein direkter Ersatz für die gleiche PCU 20-Variante und stellt die Bedieneranzeige, die Möglichkeit zur Programmbearbeitung und die Rückmeldung des Maschinenstatus wieder her, ohne dass ein NCU-Austausch erforderlich ist.

Panel-Upgrade-Pfad:Maschinenbediener berichten von einer langsamen HMI-Reaktion bei einer älteren 810D-Installation. Das PCU 20-Upgrade von einer langsameren Variante auf die 233 MHz 6FC5210-0DF00-1AA1 verbessert die Anzeigeaktualisierung und die Parametereingabereaktion, ohne die CNC- oder Achskonfiguration der Maschine zu ändern.

FAQ

F1: Was ist der Unterschied zwischen der PCU 20 und der PCU 50 im System SINUMERIK 810D/840D?

Bei beiden handelt es sich um Panel Control Units für die SINUMERIK 810D/840D, aber die PCU 50 ist eine höherwertige Einheit mit deutlich mehr Rechenleistung, größerem RAM und einer Festplatte oder CompactFlash-Speicheroption im Vergleich zum Flash-basierten Speicher der PCU 20. Die PCU 50 (6FC5210-0DF01-0AA0 und ähnlich) unterstützt erweiterte HMI-Funktionen und eine größere Datenkapazität. Die PCU 20 (6FC5210-0DF00-1AA1) ist die kompakte, flashbasierte Variante, die für Standard-HMI-Anforderungen von Bearbeitungszentren geeignet ist, ohne die höheren Kapazitätsanforderungen, die eine PCU 50 rechtfertigen.

F2: Kann die 6FC5210-0DF00-1AA1 sowohl mit SINUMERIK 810D- als auch mit 840D-Systemen verwendet werden?

Ja. Die PCU 20 ist sowohl mit den CNC-Systemen SINUMERIK 810D als auch 840D kompatibel. Die NCU-Hardware unterscheidet sich zwischen 810D und 840D (unterschiedliche NCU-Module), die PCU 20 verbindet sich jedoch mit beiden über die gleiche Schnittstelle. Die HMI-Softwarekonfiguration auf der PCU 20 wird passend zum angeschlossenen NCU-Typ und der Maschinenkonfiguration eingerichtet.

F3: Sind die Programm- und Parameterdaten der Werkzeugmaschine in der PCU 20 gespeichert?

Teileprogrammdaten und CNC-Parameter werden auf PCU und NCU verteilt. Die aktiven CNC-Parameter und Achskonfiguration liegen in der NCU. Daten auf HMI-Ebene – Programmlisten, über das Bedienfeld angezeigte Werkzeugdatentabellen und HMI-Konfiguration – werden von der PCU verwaltet. Beim Austausch einer PCU 20 bleiben die Achsparameter der Maschine in der NCU unverändert; Lediglich die HMI-spezifische Konfiguration auf der PCU muss aus dem Backup wiederhergestellt werden.

F4: Welche Art von Bedientafel wird an das 6FC5210-0DF00-1AA1 angeschlossen?

Die PCU 20 wird an die Bedientafelfronteinheiten SINUMERIK 810D/840D angeschlossen – insbesondere an die Bedientafelfronten OP 010, OP 012, OP 015 oder gleichwertige Bedientafelvarianten, die mit der PCU 20-Generation zeitgemäß waren. Die Verbindung überträgt das Displaysignal, die Tastaturschnittstelle und die USB- oder MPI-Kommunikation zwischen der PCU und dem Bediengerät. Der physische Steckertyp und die Kabelspezifikation werden durch die SINUMERIK 810D/840D-Hardwaredokumentation für das jeweilige an der Maschine installierte Bediengerät definiert.

F5: Welche Software wird benötigt, um die PCU 20 nach dem Austausch zu konfigurieren oder wiederherzustellen?

Nach einem PCU-Tausch muss die SINUMERIK HMI-Software und die maschinenspezifische Konfiguration auf die neue PCU geladen werden. Der Wiederherstellungsvorgang nutzt ein SINUMERIK-Systemsoftware-Backup, das typischerweise bei der Maschineninbetriebnahme erstellt und mit SINUMERIK-Systemsoftwaretools auf dem USB-Anschluss des Bediengeräts oder auf einem PC gespeichert wird. Die konkrete Vorgehensweise ist im Inbetriebnahmehandbuch SINUMERIK 810D/840D dokumentiert. Die Verwendung einer verifizierten Sicherung vom Originalcomputer ist der zuverlässigste Wiederherstellungspfad.
