Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — Analog Drive Interface für 4 Achsen über PROFIBUS DP, 24V DC Eingang, ±10V Analog-Sollwertausgang, TTL/SSI-Encoder, Version D

Übersicht

Das Siemens 6FC211-0BA01-0AA4 ist das ADI4 (Analog Drive Interface für 4 Achsen), hergestellt von Siemens' auf CNC spezialisierter Fertigungseinheit in Nanjing, China. Als Version D der ADI4-Hardware stellt dieses Modul eine ausgereifte Revision im Produktlebenszyklus dar, die gesammelte Designverbesserungen integriert und gleichzeitig die volle funktionale und Software-Kompatibilität mit der SINUMERIK ADI4-Spezifikation beibehält.

Die technische Rolle des ADI4 adressiert eine anhaltende Integrationsherausforderung bei Nachrüstungen von CNC-Werkzeugmaschinen und Hybridinstallationen: SINUMERIK-CNCs kommunizieren mit Servo- und Spindelantrieben über PROFIBUS DP mittels digitaler Protokollnachrichten, aber eine große installierte Basis von analogen Servo-Verstärkern — einschließlich der weit verbreiteten SIMODRIVE 611 Analog-Serie und vieler Servo-Verstärker von Drittanbietern — akzeptiert Geschwindigkeitsbefehle nur als ±10V analoge Spannungssignale.

Ohne das ADI4 steht ein Systemdesigner entweder vor der Wahl, alle Antriebe zu ersetzen (hohe Kosten, verlängerte Ausfallzeiten) oder auf die moderne CNC zu verzichten (Verlust von Programmierfähigkeiten und Diagnosefunktionen). Das ADI4 eliminiert diese Wahl.

Als PROFIBUS DP-Slave am äquidistanten Bus angeschlossen, empfängt das Modul digitale Geschwindigkeits-Sollwerte von der CNC in jedem Buszyklus, wandelt diese in ±10V analoge Spannungen an seinen vier Ausgangskanälen um und liest gleichzeitig inkrementelle oder SSI-Encoder-Rückmeldungen von jeder Achse aus.

Die Encoder-Daten werden intern verarbeitet, in PROFIDrive-Profil-Nachrichtenrahmen verpackt und über PROFIBUS an die CNC zurückgegeben — wodurch die CNC-Steuerung Echtzeit-Positions- und Geschwindigkeits-Istwerte in digitaler Form erhält, obwohl die physischen Antriebe analog sind.

Für die CNC stellt das ADI4 vier digitale Servoachsen dar; für die Antriebe stellt es vier konventionelle ±10V analoge Steuersignale dar. Beide Seiten sehen die Schnittstelle, die sie erwarten.

Wichtige Spezifikationen

Version D Hardware — Was das in der Praxis bedeutet

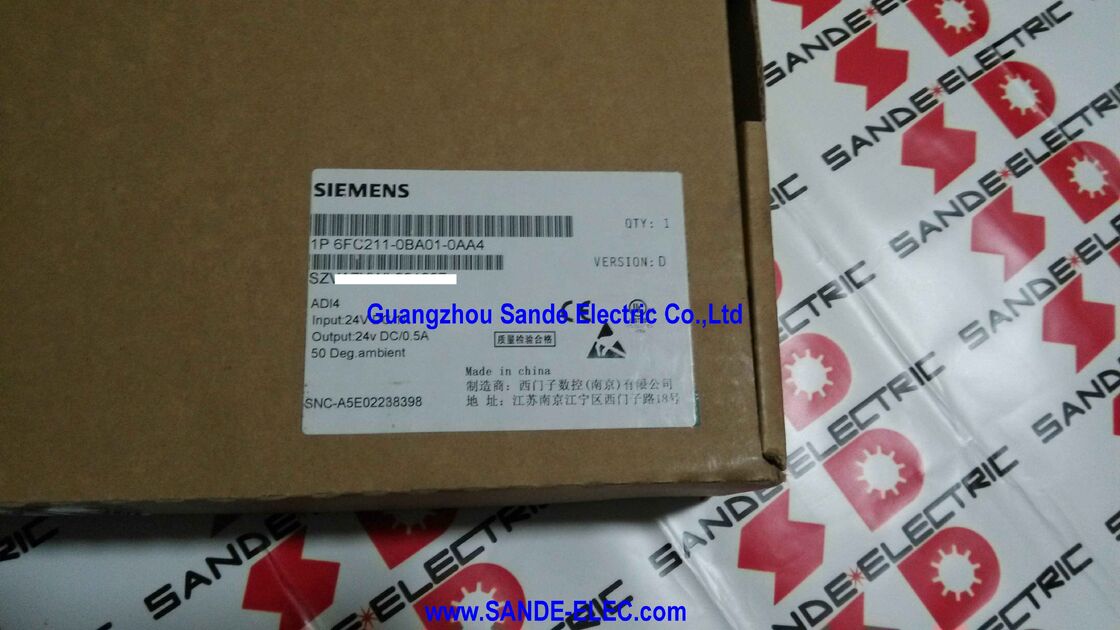

Die Kennzeichnung "VERSION: D" auf dem Produktetikett identifiziert die Hardware-Revision dieser ADI4-Einheit. Siemens verwendet sequentielle Versionsbuchstaben (A, B, C, D...), um Änderungen im physischen Hardwaredesign zu verfolgen — Komponenten-Updates, Überarbeitungen des PCB-Layouts oder Fertigungsverbesserungen —, während die funktionale Spezifikation und die Softwareschnittstelle über die Versionen hinweg konsistent bleiben.

Version D des ADI4 ist eine späte Revision, die von der Reife des Designs profitiert.

Frühe Hardware-Versionen jedes eingebetteten Bewegungssteuerungsmoduls können Errata aufweisen, die sich auf spezifische operative Grenzfälle, Komponenten-Toleranzen oder die EMV-Leistung unter bestimmten Installationsbedingungen beziehen. Spätere Versionen beheben diese durch gezielte Hardware-Änderungen.

Version D-Einheiten, die aus Produktionschargen dieser Ära stammen, stellen eine zuverlässige, gut charakterisierte Hardware-Basis für die Maschineninstallation oder den Austausch dar.

Aus der Perspektive des Inbetriebnahmetechnikers konfigurieren sich alle ADI4-Hardware-Versionen identisch über die SINUMERIK Toolbox oder SIMOTION SCOUT — der Versionsbuchstabe ändert keine Parametereinstellung, keinen PROFIBUS-Konfigurationsschritt und kein Achsenzuweisungsverfahren.

Äquidistanter PROFIBUS DP — Die nicht verhandelbare Anforderung

Eine Anforderung muss klar verstanden werden, bevor das ADI4 spezifiziert wird: Es arbeitet ausschließlich an einem äquidistanten (isochronen) PROFIBUS DP, nicht an einem Standard-asynchronen DP-Segment.

Standard PROFIBUS DP läuft mit variablen Zykluszeiten — der Master fragt die Slaves so schnell wie möglich ab, aber die genaue Startzeit jedes Buszyklus variiert leicht.

Diese Variabilität ist für E/A-Module irrelevant, aber für die Servo-Regelung fatal: Die CNC muss genau wissen, wann der Geschwindigkeits-Sollwert angelegt wurde und wann der Encoder-Istwert erfasst wurde, sonst können ihre Geschwindigkeits- und Positionsregler nicht mit der Bandbreite und Steifigkeit arbeiten, die für die Bearbeitung erforderlich sind.

Äquidistanter PROFIBUS DP erzwingt eine feste, wiederkehrende Buszykluszeit (Tdp), die mit dem internen Positionsregelzyklus der CNC synchronisiert ist.

Jedes Gerät am Bus — einschließlich des ADI4 — sendet und empfängt in deterministischen Zeitschlitzen innerhalb jeder Tdp-Periode.

Das ADI4 legt den empfangenen digitalen Sollwert zu einem festen Zeitpunkt in jedem Zyklus an seine Analogausgänge an und erfasst den Encoder-Zählerstand zum gleichen festen Zeitpunkt, wodurch die CNC einen konsistenten, latenzbekannten Rückmeldekanal erhält.

Die von ADI4 unterstützte minimale Tdp beträgt 2 ms — dies ermöglicht eine Regelung der Positionsschleife mit bis zu 500 Hz.

Für die meisten konventionellen Fräs-, Dreh- und Schleifanwendungen ist dies völlig ausreichend.

Der äquidistante PROFIBUS-Modus wird über die SINUMERIK-Startwerkzeuge oder die isochrone DP-Konfiguration von STEP 7/TIA Portal aktiviert und konfiguriert.

Analogausgang und Encoder-Eingang — Anschlussdetails

Analogausgang (Stecker X3): Vier ±10V DC analoge Ausgangskanäle werden an den Geschwindigkeitsreferenzeingang (Nset oder ±10V-Anschluss) jeder Achse angeschlossen. Kabel müssen geschirmte Twisted-Pair-Kabel sein, wobei die Abschirmung an der PE-Schiene des Schaltschrankes geerdet ist.

Die Verlegung von Analogsignalkabeln weg von Stromkabeln ist unerlässlich, um induzierte Störungen auf dem Niederspannungssignal zu vermeiden — selbst 10–20mV Rauschen auf einem ±10V Sollwert stellen 0,1–0,2% Geschwindigkeitsfehler bei voller Geschwindigkeit dar, was sich in der Positionsschleife über die Zeit aufsummiert.

Encoder-Eingang (Stecker X4-1, X4-2, X5-1, X5-2): Jeder der vier Encoder-Eingangsstecker nimmt entweder einen TTL (5V differentiell, RS422) inkrementellen Encoder oder einen SSI absoluten Encoder auf.

Die 24V DC-Ausgangsversorgung des Moduls (24V / 0,5A) versorgt die Encoder über denselben Stecker — dies eliminiert die Notwendigkeit einer separaten 24V-Encoderversorgung für Achsen, die 24V HTL-Encoder mit entsprechender Signalpegelanpassung verwenden, obwohl 5V RS422-Encoder aus der internen 5V-Versorgung des Moduls gespeist werden.

Die Encoder-Signale werden über die interne Zähler- und Interpolationsschaltung des ADI4 verarbeitet: Die A/B-Quadraturimpulse jedes inkrementellen Encoders werden mit ×4-Flankenerkennung gezählt und dann mit einem Faktor von 2048 als zusätzliche Feinauflösungs-Ersatzbits multipliziert, bevor sie über PROFIBUS an die CNC übertragen werden.

Dies ergibt für einen 2500-Impulse/Umdrehung-Encoder eine effektive Auflösung von über 20 Millionen Zählungen pro Umdrehung, wie sie vom CNC-Positionsregler gesehen wird — weit über die mechanische Genauigkeit des Antriebssystems hinausgehend und sicherstellend, dass die Positionsschleife niemals durch Encoder-Quantisierung begrenzt wird.

Installationsumgebung und Derating-Überlegungen

Das Etikett gibt 50°C als maximale Umgebungstemperatur an. Dies ist die Temperatur der Luft unmittelbar um das ADI4 im Schaltschrank, nicht die Außentemperatur des Schranks. In dicht gepackten Schaltschränken — insbesondere solchen, die auch Servo-Verstärker und Netzteile beherbergen, die erhebliche Wärme erzeugen — kann die interne Schaltschranktemperatur die äußere Umgebungstemperatur erheblich überschreiten.

Das Wärmemanagement des Schranks (Belüftung, Wärmetauscher, Lüfterkühlung) muss sicherstellen, dass der Standort des ADI4 im Schaltschrank 50°C nicht überschreitet.

Das ADI4 ist nur für den Betrieb in einem geschlossenen Schaltschrank ausgelegt — eine offene Installation ist nicht zulässig.

Das Gehäuse bietet den erforderlichen Schutz gegen leitfähigen Staub und metallische Partikel, die in Werkzeugmaschinenumgebungen unvermeidlich vorhanden sind.

Die Schutzleiterklemme (M6) am Gehäuse des ADI4 muss mit der PE-Schiene des Schranks verbunden werden, um sicherzustellen, dass die Gehäuseerdung des Moduls ordnungsgemäß referenziert ist und die EMV-Leistung erhalten bleibt.

FAQ

F1: Ist das 6FC211-0BA01-0AA4 dasselbe Produkt wie 6FC5211-0BA01-0AA4 und können sie austauschbar verwendet werden?

Beide tragen den Produktnamen ADI4 und erfüllen dieselbe Funktion — analoges Antriebsinterface für 4 Achsen über PROFIBUS DP. Das Präfix 6FC211 identifiziert die Siemens Nanjing (China) Produktionslinie, während 6FC5211 die globale/europäische Markt-Teilenummer ist.

Beide Varianten werden nach derselben SINUMERIK ADI4 funktionalen Spezifikation hergestellt und konfigurieren sich identisch in den Startwerkzeugen der CNC. In den meisten Werkzeugmaschinenanwendungen sind sie austauschbar.

Wenn sie jedoch als Ersatzteil für eine bestimmte Maschine bestellt werden, sollte die Teilenummer auf den Lieferpapieren oder in der Maschinendokumentation übereinstimmen, und jede CNC-seitige Hardware-Konfiguration sollte überprüft werden, um zu bestätigen, dass die PROFIBUS GSD-Datei-Version der Ersatz-Einheit von der vorhandenen NCU-Software akzeptiert wird.

F2: Der Ausgang ist als "24V DC / 0,5A" aufgeführt. Ist dies ein separater Netzteilausgang oder die Encoderversorgung?

Der 24V DC / 0,5A Ausgang am ADI4 ist die Encoder-Stromversorgung — ein geregelter, kurzschlussfester 24V-Ausgang, der HTL-Encoder (die eine 24V-Versorgung benötigen) versorgt, die an die Encoder-Eingangskanäle des ADI4 angeschlossen sind.

Die Grenze von 0,5A ist der gesamte kombinierte Strom, der für alle vier Encoderkanäle verfügbar ist; jeder Encoder verbraucht typischerweise 50–200mA. Encoder, die das Gesamtbudget von 0,5A überschreiten, benötigen eine externe 24V-Versorgung.

TTL (5V) Encoder beziehen Strom aus der eigenen internen 5V-Versorgung des ADI4 und verbrauchen nicht den 24V / 0,5A Ausgang.

F3: Wie wird die PROFIBUS-Adresse am ADI4 eingestellt und wann wird eine neue Adresse wirksam?

Die PROFIBUS-Adresse wird mit dem DIL-Schalterblock S2 auf dem ADI4-Modul eingestellt. Die Schalter kodieren die Adresse im Binärformat; der zulässige Adressbereich ist 1 bis 125 (PROFIBUS-Standardadressierung, ausgenommen reservierte Adressen).

Eine neu eingestellte Adresse wird erst nach einem Strom-Aus/Ein-Zyklus wirksam — das Ändern der Schalterstellung, während das Modul eingeschaltet ist, ändert die aktive Adresse nicht sofort. Die auf S2 eingestellte Adresse muss exakt mit der Slave-Adresse übereinstimmen, die diesem ADI4 in der Hardware-Konfiguration der CNC (Toolbox oder HW Config) zugewiesen ist; eine Nichtübereinstimmung führt dazu, dass das ADI4 beim Start nicht dem PROFIBUS DP-Ring beitritt.

F4: Können zwei ADI4-Module auf demselben PROFIBUS DP-Ring konfiguriert werden und wie hoch ist die maximale Gesamtzahl der Achsen?

Mehrere ADI4-Module können auf demselben äquidistanten PROFIBUS DP-Ring betrieben werden, jedes mit seiner eigenen PROFIBUS-Adresse und vier analogen Achskanälen.

Bis zu vier ADI4-Module können typischerweise pro CNC-System konfiguriert werden, abhängig vom CNC-Typ (802D, 840D, 840Di), was insgesamt bis zu 16 analoge Antriebsachsen in einem vollständig ADI4-basierten System ergibt.

Jedes Modul muss eine eindeutige PROFIBUS-Adresse haben, und die kombinierte PROFIBUS-Kommunikationslast aller ADI4-Slaves plus aller anderen DP-Slaves muss innerhalb der minimalen äquidistanten Zykluszeit (Tdp ≥ 2ms) bleiben, die alle ADI4-Module erfüllen können.

F5: Welche Diagnoseinformationen liefern die LED-Anzeigen des ADI4 bei der Fehlersuche?

Das ADI4 verfügt über zwei Dual-Funktions-LEDs, H1 und H2, die je nach Fehlerzustand zwei Zustände anzeigen:

H1 (PW/TMP): Wenn sie durchgehend leuchtet, zeigt sie den normalen Einschaltzustand an.

Wenn H1 einen TMP (Temperatur)-Fehler anzeigt, signalisiert dies, dass die interne Temperatur des Moduls den Schutzschwellenwert überschritten hat — eine Übertemperaturbedingung, die aus unzureichender Schaltschrankbelüftung oder übermäßiger Umgebungstemperatur am Standort des Moduls resultieren kann.

H2 (EXCH/RDY): Im Normalbetrieb zeigt H2 durchgehend leuchtend an, dass das Modul bereit ist und in aktiver PROFIBUS-Kommunikation (RDY) ist. H2 blinkend zeigt an, dass ein PROFIBUS-Nachrichtenrahmen-Austausch (EXCH) aktiv stattfindet — während der Startverhandlung oder des Parameter-Downloads.

H2 aus, während H1 leuchtet, zeigt typischerweise an, dass die PROFIBUS-Verbindung auf der physikalischen Ebene hergestellt ist, aber kein zyklischer Datenaustausch stattfindet — überprüfen Sie die Übereinstimmung der PROFIBUS-Adresse und die CNC-Hardware-Konfiguration.
