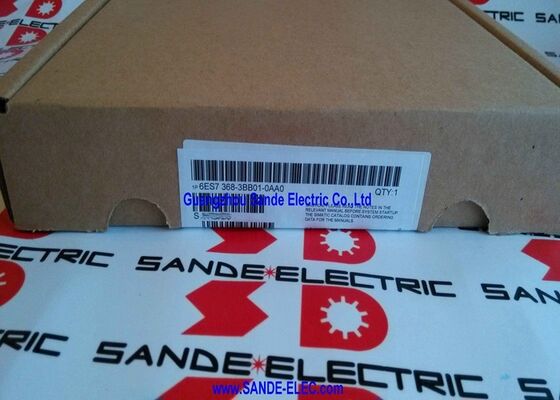

Die Anschlussleitung 6ES7368-3BB01-0AA0 6ES7 368-3BB01-0AA0

6ES7368-3BB01-0AA0∙ Siemens SIMATIC S7-300 Verbindungskabel 1m / IM 360 bis IM 361 / Rack Expansion / Digital und Analog

S7-300 Multi-Rack-Erweiterung

Das 6ES7368-3BB01-0AA0 ist das 1-Meter-Erweiterungskabel, das das SIMATIC S7-300-Zentralrack über das IM 360/IM 361-Schnittstellemodulpaar elektrisch mit einem oder mehreren Erweiterungsracks verbindet.In der Standardkonfiguration S7-300 mit einem RackWenn eine Anwendung mehr E/A-Module benötigt, als ein Rack zur Verfügung stellt,die Multi-Rack-Erweiterung über IM 360/361 und dieses Verbindungskabel ergänzt bis zu drei zusätzliche Erweiterungsregale.

Ohne dieses Kabel,Es gibt keinen Backplane-Bus zwischen dem sendenden IM 360 im zentralen Rack und dem empfangenden IM 361 im Erweiterungsrack.

Schlüsselmerkmale

Konfiguration der maximalen Ausdehnung

Das System S7-300 IM 360/361 unterstützt:

Höchstens drei Ausbaustellen:Ein IM 360 (zentral) bis maximal drei IM 361-Module (ein pro Erweiterungsrack).

Gesamtlänge des Kabels:Die Summe aller Kabellängen in der Buskette IM 360/361 darf 10 Meter nicht überschreiten.Längere Kabel (2.5m, 3m, 5m) für Regalen in benachbarten Platten oder größeren Plattengehäusen zur Verfügung stehen.

Anwendungen

Industrieautomation mit hoher I/O-Zahl:Produktionsmaschinen, Fördersysteme, and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

Aufgeteilte Platten:Steuerungen, bei denen die E/A-Module für verschiedene Maschinenabschnitte über getrennte Unterabschnitte oder benachbarte Schränke verteilt sindmit dem IM 360 des zentralen Racks über Erweiterungskabel verbunden.

ET 200M Peripherie-Stationen:Das SIMATIC ET 200M verwendet das gleiche S7-300-Modulformat auf PROFIBUS oder PROFINET der IM 360/361-Erweiterungsmechanismus gilt in einigen ET 200M Multi-Rack-Konfigurationen.

Steuerung von Werkzeugmaschinen und Prozessanlagen:Komplexe Werkzeugmaschinen mit mehreren Achsen, E/A und Kommunikationsmodulen, die die Kapazität eines einzigen Racks übersteigen die 6ES7368-3BB01-0AA0 erweitert die verfügbaren Modul-Slots, um alle erforderlichen Module aufzunehmen.

Häufig gestellte Fragen

F1: Wie viele IM 361-Erweiterungsregale können mit dem IM 360/361 mit dem 6ES7368-Kabel verbunden werden?

Der IM 360 unterstützt maximal drei Erweiterungsregale, die jeweils ein IM 361 enthalten.Jedes Segment verwendet ein 6ES7368 KabelDie Gesamtlänge der Kabel in allen Segmenten darf 10 m nicht überschreiten.

F2: Welche I/O-Modultypen unterstützt 6ES7368-3BB01-0AA0 im Erweiterungsrack?

Das Erweiterungskabel enthält den vollständigen S7-300 Backplane Bus unterstützt alle S7-300 I/O-Modultypen: digitale Eingabe (DI), digitale Ausgabe (DO), analoge Eingabe (AI), analoge Ausgabe (AO),und Kommunikationsmodule (CP)Die E/A-Module des Erweiterungsracks sind im Hardware-Konfigurationswerkzeug SIMATIC STEP 7 so konfiguriert, als ob sie sich im zentralen Rack befänden.

F3: Ist in jedem S7-300-Erweiterungsregal eine separate Stromversorgung erforderlich?

Ja, jedes Erweiterungsrack benötigt ein eigenes PS307 (oder gleichwertiges) 24V Gleichspannungsmodul. Das Erweiterungskabel 6ES7368 trägt den Backplane-Kommunikationsbus, aber nicht das 24V-Rack.Alle Module im Ausbauraum beziehen ihre Energie aus der lokalen Stromversorgung des RacksDie Auslassung der Stromversorgung des Expansionsracks verhindert den Betrieb jedes Moduls in diesem Rack.

F4: Welche Symptome zeigt ein ausfallendes oder abgeschaltetes 6ES7368-3BB01-0AA0-Erweiterungskabel?

Die S7-300-CPU erzeugt Hardwarekonfigurationsfehler in der STEP 7-Diagnostik, wenn die Erweiterungsrackmodule nicht erreichbar sindoder BUS_DF-Einträge (Bus-Störung) im Diagnosepuffer der CPU. Alle E/Ausgänge im betroffenen Expansionsrack gehen auf die Fehlerzustandseinstellungen der CPU (typischerweise ausgeschaltete Ausgänge).Wiederverbindung oder Austausch des Kabels und Durchführung eines CPU-Neustart in der Regel wiederherstellt den Betrieb sofort.
