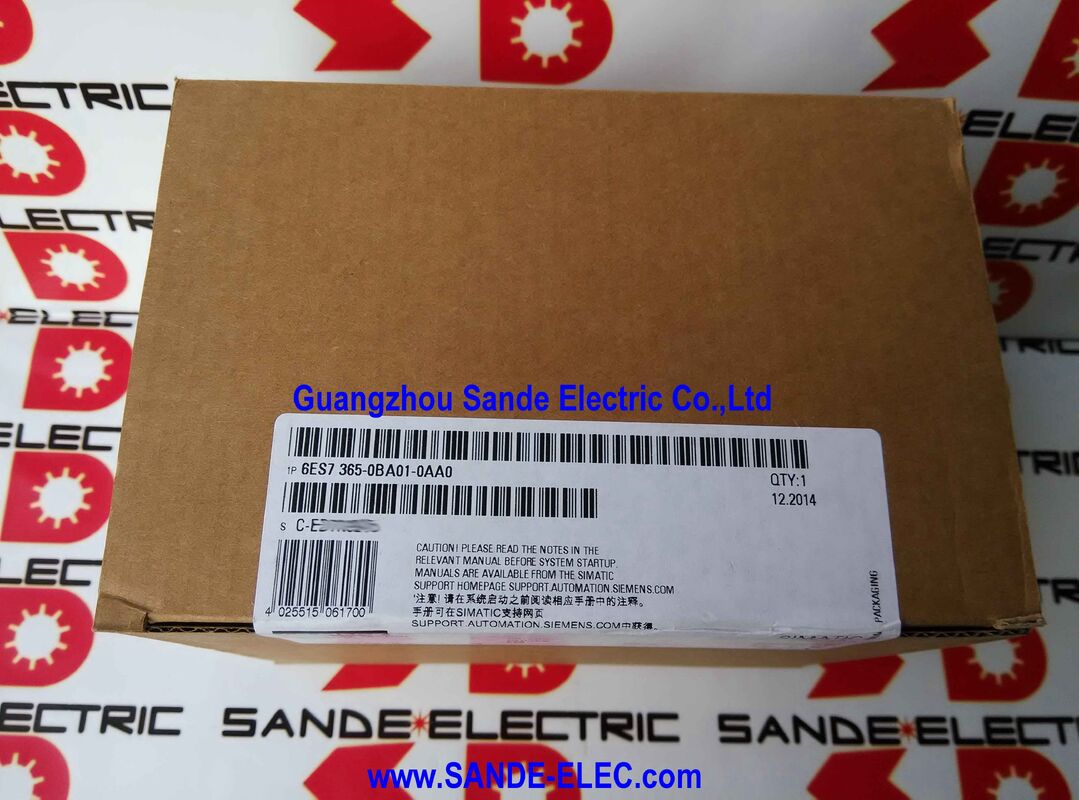

Siemens 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ Expansion Rack Interface Module Paar, 1m Verbindungskabel, kein K-Bus, 1,2A Stromversorgung, 40×125×120mm

Übersicht

DieDies ist der Fall, wenn die Anlage nicht mehr als 5 Meter lang ist.ist die IM 365 das Schnittstellenmodulpaar, das es einem SIMATIC S7-300 System erlaubt, über die Grenzen seines Einzelracks hinauszuwachsen.und Kommunikationsmodule neben CPU und Stromversorgung.

Wenn eine Maschine oder ein Prozess mehr E/A-Punkte oder zusätzliche Funktionsmodule benötigt, als ein Rack zur Verfügung stellt, schließt das IM 365 die Lücke: zwei Modul-Slots,Einer im Expansionsrack , wodurch die verfügbaren Modulpositionen der Steuerung effektiv erweitert werden.

Die gepaarte Lieferung ist eine der praktischen technischen Verbesserungen des IM 365.

Statt zwei separate Schnittstellenmodule zu bestellen und ein Verbindungskabel zu beschaffen, wird das 6ES7365-0BA01-0AA0 als Werksausrüstung ausgeliefert: das IM 365-Send-Modul (für Rack 0),das Empfangsmodul IM 365 (für Rack 1)Die Module werden als Paar in der Fabrik getestet, das Kabel ist integriert und nicht als separater Stecker.und die Inbetriebnahme ist einfach eine Frage der Installation eines Moduls in jedem Regal.

Die Kabellänge beträgt 1 m, was bedeutet, dass die beiden Racks innerhalb eines Abstands von 1 m voneinander installiert werden müssen, typischerweise in demselben Schrank oder an angrenzenden DIN-Schienenabschnitten.

Schlüsselmerkmale

Keine K-Bus-Routing Die kritische Designbeschränkung

Das wichtigste technische Merkmal des IM 365 ist das, das ihm fehlt: Er leitet den Kommunikationsbus des S7-300 (K-Bus oder C-Bus) nicht zum Ausbauraum.

Dies ist keine Übersicht – es ist eine bewusste architektonische Wahl, die bestimmt, wo der IM 365 in der Erweiterungshierarchie des S7-300 passt.

Der Kommunikationsbus (K-Bus) ist der Kanal, über den bestimmte S7-300-Module – Funktionsmodule (FMs) und Kommunikationsprozessoren (CPs) – direkt mit der CPU kommunizieren.

Ein SIMATIC FM 355 PID-Steuermodul tauscht beispielsweise über den K-Bus Daten mit der CPU aus; ein FM 351 Positionierungsmodul tut dasselbe.

Diese Module benötigen die Funktionsfähigkeit des K-Busses, und wenn sie in einem Rack mit einem IM 365 verbunden sind, erreicht der K-Bus sie nicht.und sie können nicht mit der CPU kommunizieren, was ihre Installation im Erweiterungsrack unmöglich macht.

Das alternative Schnittstellenmodul das IM 360/361-Paar (senden: 6ES7360-3AA01-0AB0, empfangen:6ES7361-3CA01-0AB0) ?? leitet den K-Bus zu Erweiterungsständen und ermöglicht die Installation von FMs und CPs in Erweiterungsständen.

Der Kompromiss besteht darin, dass das 360/361-Paar teurer und physikalisch größer ist und das Kabel nicht dauerhaft befestigt ist.

Für den Großteil der Erweiterungsbedürfnisse des S7-300 werden mehr digitale Eingangs- und Ausgangsmodule, mehr analoge Module, mehr Kapazität für Standardsignalmodule hinzugefügt.Eine kostengünstigere Architektur ist vollkommen ausreichend..

Strombudget 1.2A Gesamt, 0,8A pro Rack

Das IM 365 liefert die Stromversorgung für den Modulbus des Expansionsracks, der über die Schnittstelle von der Stromversorgung des zentralen Racks abgezogen wird.

Der gesamte verfügbare Strom über den IM 365 beträgt bei der Backplane-Spannung 1,2A, von denen die Module in jedem einzelnen Rack höchstens 0,8A verbrauchen können.Dieses Strombudget beschränkt die Anzahl und Art der Module, die im Ausbauraum installiert werden können.

Die meisten Standard-S7-300-Digitalsignalmodule verbrauchen 80-110mA von der 5V-Zufuhr im Hintergrund.Ein Erweiterungsregal mit acht standardmäßigen 16-Kanal-Digital-Eingangs- oder -Ausgangsmodule würde bei der oberen Grenze der Leistung des IM 365 ungefähr 640-880 mA ¢ aufnehmen.

Bei Modulen mit höherem Strom (bestimmte analoge Module oder Spezialfunktionsmodule, die mehr Strom aufnehmen) muss der Hintergrundstrom des Ausdehnungsracks gesammelt und gegen den Wert 0 überprüft werden.8A-Grenze vor dem Abschluss der Konfiguration.

Wenn sich der Leistungshaushalt des Ausdehnungsracks dem Grenzwert des IM 365 nähert, sollte der Ingenieur in Erwägung ziehen, entweder die Anzahl der Module zu begrenzen,Aufteilung der Station in zwei kleinere Racks (nicht möglich mit dem IM 365, das nur ein Erweiterungsrack unterstützt), oder auf ein separates Stromversorgungsmodul im Erweiterungsregal umgestellt.

Die IM 360/361-Alternative Wenn IM 365 nicht ausreicht

Die Einschränkung des IM 365 auf ein Erweiterungsrack und der Ausschluss von K-Bus-Routing sind die Faktoren, die bestimmen, ob der IM 365 oder der IM 360/361 die richtige Wahl für eine bestimmte Anwendung ist.

Ein einfacher Entscheidungsrahmen:

VerwendungIM 365wenn: Nur ein Erweiterungsrack benötigt wird, alle Module im Erweiterungsrack Standardsignalmodule sind (keine FM oder CPs) und die kombinierte Hintergrundströmung innerhalb der Grenze von 0,8A pro Rack liegt.

VerwendungIM 360/361wenn mehr als ein Erweiterungsrack benötigt wird (IM 360/361 unterstützt bis zu drei Erweiterungsracks), müssen Funktionsmodule oder Kommunikationsprozessoren in Erweiterungsracks installiert werden,oder die Anforderungen an den Rückflächenstrom übersteigen die Versorgungsfähigkeit des IM 365.

Das Einpaar-, Einrack- und K-Bus-Design des IM 365 passt genau zu einfachen I/O-Erweiterungsanwendungen die den Großteil der Erweiterungsbedürfnisse des S7-300 darstellen.

Für diese Anwendungen bietet es alles, was erforderlich ist, zu geringeren Kosten und einer einfacheren Installation als die vollständige IM 360/361-Lösung.

Häufig gestellte Fragen

F1: Kann eine einzelne S7-300-CPU gleichzeitig ein IM-365- und ein IM-360/361-Paar verwenden?

Nein. Die S7-300-CPU unterstützt eine Erweiterungsschnittstellenkonfiguration, entweder ein IM-365-Paar (ein Erweiterungsrack) oder ein IM-360/361-Sendmodul mit bis zu drei IM-361-Empfangsmodulen.Diese Schnittstellenarten können nicht in derselben S7-300-Station gemischt werden..

Die Wahl zwischen den beiden muss während der Systemkonstruktion getroffen werden, und die Hardware-Konfiguration in der HW-Konfiguration von STEP 7 muss den tatsächlich installierten Schnittstellentyp widerspiegeln.

F2: Welche maximale Anzahl von Signalmodulen kann im IM 365-Erweiterungsregal installiert werden?

Das Erweiterungsrack kann bis zu 8 Signalmodule aufnehmen (das gleiche Maximum wie das Zentralrack), vorbehaltlich des Backplane-Strombudgets von 0,8A für das Erweiterungsrack.

Die tatsächliche Anzahl der Module hängt vom aktuellen Verbrauch jedes installierten Moduls ab.Ein Regal mit Modulen mit einem höheren Stromverbrauch kann auf weniger Positionen beschränkt werden.

Das STEP 7-Hardware-Konfigurationswerkzeug wird Konfigurationsfehler anzeigen, wenn der Gesamtstrom die verfügbare Versorgung übersteigt.

F3: Das Verbindungskabel ist dauerhaft angeschlossen. Was geschieht, wenn das Kabel beschädigt wird?

Das 1-Meter-Verbindungskabel ist nicht ersetzbar – es ist integraler Bestandteil des Modulpaares IM 365. Wird das Kabel beschädigt (geschnitten, zertrümmert oder der Steckverbinder beschädigt),Das gesamte IM 365-Paar muss ersetzt werden..

Bei der Planung der Kabelleitung zwischen den Regalen ist dies eine Wartungsaufgabe: Das Kabel sollte durch Kabelkanäle geleitet werden, die es vor mechanischen Beschädigungen schützen.mit ausreichender Betriebsschleife, um die Stellträger für die Wartung vorwärts zu ziehen, ohne das Kabel zu belasten.

F4: Kann das IM 365-Erweiterungsregal ein anderer Typ von S7-300-Regal sein (z. B. mit einer anderen Länge)?

Das Erweiterungsrail kann eine beliebige Standard-S7-300-Festungsschiene sein, einschließlich Schienen mit unterschiedlicher Länge als die mittlere Rack-Schiene.Das Empfangsmodul IM 365 wird in den linksten Schlitz der Montagebahn des Erweiterungsracks installiert, und die verbleibenden Slots sind für Signalmodule verfügbar.

Das Erweiterungsregal benötigt ein eigenes Stromversorgungsmodul S7-300 (Serie PS 307), wenn die Module im Erweiterungsregal Strom aus dem Netzteil beziehen.2A Leistung, die über die IM 365-Verbindung bereitgestellt wird, kann ausreichen, um den Strombedarf des Hinterplatzes ohne einen separaten PS im Erweiterungsrack zu decken, je nach Modulmischung.

F5: Wirkt sich die Erweiterung des IM 365 auf die Scanzeit des S7-300 aus und gibt es Funktionsbeschränkungen für die Module im Erweiterungsrack?

Durch das Hinzufügen eines Erweiterungsracks über IM 365 wird dem CPU-Scan-Zyklus eine kleine Menge hinzugefügt. Die CPU muss den erweiterten E/A in jedem Scan enthalten.Diese zusätzliche Zykluszeit ist für Standardanwendungen in der Regel vernachlässigbar..

Die Funktionsbeschränkung ist die K-Bus-Beschränkung:FMs (Funktionsmodule) und CPs (Kommunikationsprozessoren), die eine K-Bus-Kommunikation mit der CPU erfordern, können nicht im IM 365-Erweiterungsrack installiert werden und funktionieren dort nicht ordnungsgemäß.

Standardmodule für digitale und analoge Signale (SM 321/322/323/331/332/334-Serie) haben keine solche Einschränkung und funktionieren normalerweise im Erweiterungsregal.
