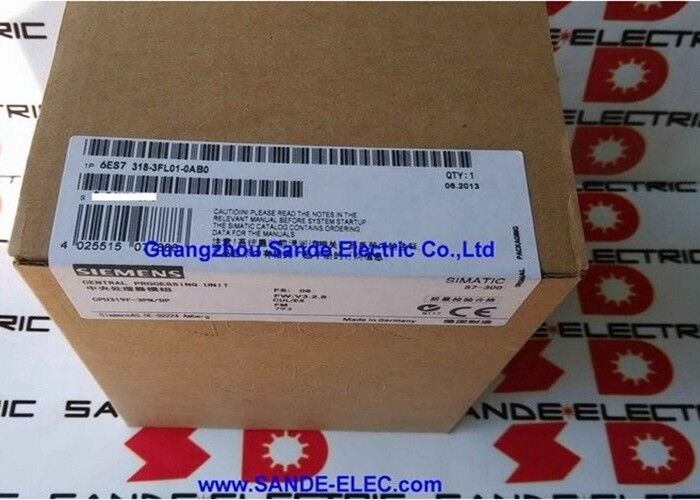

Siemens 6ES7318-3FL01-0AB0 | SIMATIC S7-300 CPU 319F-3 PN/DP – 2,5 MB / MPI/DP + DP + PROFINET / Ausfallsicher / Isochron / Micro-Speicherkarte erforderlich

Die Obergrenze der S7-300-CPU-Reihe – und warum das „F“ wichtig ist

Die CPU 319F-3 PN/DP steht an der Spitze der SIMATIC S7-300 CPU-Familie. Die „319“ kennzeichnet die höchste Leistungsklasse in der S7-300: 2,5 MB Arbeitsspeicher – der größte im Sortiment – ​​mit drei unabhängigen Kommunikationsschnittstellen, die MPI/DP, PROFIBUS DP Master/Slave und integriertes PROFINET in einem einzigen CPU-Modul abdecken.

Das „F“ ist das entscheidende Unterscheidungsmerkmal zur Standard-CPU 319-3 PN/DP. Es bezeichnet eine fehlersichere CPU – eine CPU, die für die Ausführung von mit STEP 7 Safety Advanced und F-FBs geschriebenen Sicherheitsprogrammen neben dem Standard-Anwenderprogramm zertifiziert ist. Die CPU 319F-3 PN/DP kann in Kombination mit PROFIsafe F-Peripherie an ihren PROFIBUS DP- oder PROFINET-Schnittstellen sicherheitsgerichtete Funktionen bis SIL 3 (IEC 61508) und PL e (ISO 13849) realisieren.

Für Maschinen- und Prozessanwendungen, bei denen funktionale Sicherheit Teil des ursprünglichen Designs ist – und nicht nachträglich durch festverdrahtete Sicherheitsrelais hinzugefügt wird – ist die F-CPU die Steuerung, die sowohl die Standardmaschinenlogik als auch die zertifizierte Sicherheitslogik aus demselben Modul verwaltet.

Wichtige Spezifikationen

Drei Schnittstellen – unabhängige Kommunikationskanäle

Die Konfiguration mit drei Schnittstellen stellt keine Redundanz für dasselbe Netzwerk dar – jede dient einem anderen Kommunikationszweck:

MPI/DP (1. Schnittstelle):Programmierterminalzugriff, HMI-Verbindungen über MPI oder PROFIBUS DP-Master/Slave-Betrieb. In Installationen, in denen die CPU 319F-3 gleichzeitig eine Verbindung zu einem Bedienfeld (über MPI) und einem PROFIBUS DP-Feldgerätenetzwerk herstellt, verwenden beide Verbindungen diese einzige Schnittstelle.

PROFIBUS DP (2. Schnittstelle):Ein zweites, unabhängiges PROFIBUS DP-Netzwerk. Durch die Trennung von Feldgerätegruppen über zwei DP-Netzwerke hinweg – zum Beispiel Laufwerke in einem Segment und E/A-Stationen in einem anderen – werden unterschiedliche Verkehrsprofile vom selben Bus ferngehalten und die Fehlerisolierung vereinfacht.

PROFINET (3. Schnittstelle):Ethernet-basiertes PROFINET IO, S7-Kommunikation über Ethernet und SCADA/HMI-Verbindungen über Ethernet. Der integrierte PROFINET-Port macht ein separates Kommunikationsprozessormodul CP 343-1 im Rack überflüssig – das spart einen Steckplatz und reduziert die Systemkomplexität.

Isochroner Modus – Präzises Timing für Bewegungsanwendungen

Der taktsynchrone Betrieb der CPU 319F-3 PN/DP synchronisiert den SPS-Zyklus phasenstarr mit dem Buszyklus von PROFIBUS DP bzw. PROFINET. Bei jedem Scan werden Eingabedaten in einer genau definierten Phase des Buszyklus erfasst, das Programm ausgeführt und Ausgaben in einer genau definierten Phase übertragen – alles zeitlich auf die gleiche Taktquelle abgestimmt. Für Hochgeschwindigkeits-Bewegungssteuerung, koordinierte Mehrachsenanwendungen und Präzisionsmessungen, bei denen Daten in einer reproduzierbaren Maschinenzyklusphase erfasst werden müssen, eliminiert dieses deterministische Timing die Datenerfassung mit variabler Latenz des standardmäßigen asynchronen Betriebs.

FAQ

F1: Was bedeutet die Bezeichnung „F“ für die CPU 319F-3 und wie unterscheidet sie sich von der Standard-CPU 319-3?

Das „F“ kennzeichnet eine fehlersichere CPU, die Sicherheitsprogramme mit STEP 7 Safety Advanced und Siemens F-FBs ausführen kann. Das Sicherheitsprogramm läuft in einer geschützten F-Laufzeitumgebung neben dem Standard-Anwenderprogramm und greift auf PROFIsafe F-Peripherie über die DP- oder PROFINET-Schnittstellen zu. Die Standard-CPU 319-3 führt nur Standardprogramme aus – sie kann keine zertifizierte Sicherheitslogik ausführen. Wenn die installierte Anwendung ein Sicherheitsprogramm beinhaltet, ist die CPU 319F-3 der erforderliche Ersatz; die Nicht-F-Variante kann nicht ersetzen.

F2: Ersetzt das integrierte PROFINET den Einsatz eines CP 343-1 im Rack?

Ja. Die integrierte PROFINET-Schnittstelle der CPU 319F-3 PN/DP deckt den PROFINET IO-Controller-Betrieb, die S7-Kommunikation über Ethernet und HMI-Anbindungen über Ethernet ab – die gleichen Funktionen wie ein CP 343-1. Für die Standard-PROFINET-Kommunikationsanforderungen einer CPU 319F-3-Installation ist kein zusätzlicher CP 343-1 erforderlich. Dadurch wird im Vergleich zur Kombination CPU 319-3 (kein eingebautes PROFINET) + CP 343-1 ein Rack-Steckplatz frei.

F3: Welche Kapazität der Micro-Speicherkarte ist erforderlich?

Die Kapazität hängt von der Programmgröße ab. Siemens Micro Memory Cards für S7-300 sind in den Kapazitäten 64 KB, 128 KB, 512 KB, 2 MB und 4 MB erhältlich. Für die CPU 319F-3 mit 2,5 MB Arbeitsspeicher und einem vollständigen Sicherheitsprogramm neben dem Standardprogramm ist in den meisten Konfigurationen eine 4 MB MMC die angemessene Spezifikation. Bestätigen Sie die erforderliche Kapazität anhand der STEP 7-Projektsicherung des installierten Systems, bevor Sie die Karte beschaffen.

F4: Kann der isochrone Modus gleichzeitig auf PROFIBUS DP und PROFINET verwendet werden?

Der Takt im isochronen Modus wird von der ausgewählten Synchronisierungsschnittstelle abgeleitet – PROFIBUS DP oder PROFINET. In der Standardkonfiguration können nicht beide Schnittstellen gleichzeitig isochrone Master sein; Eine Schnittstelle stellt die Taktquelle für den synchronisierten Zyklus bereit. Das standardmäßige OB61-Organisationsblock-Framework in STEP 7 verwaltet die isochrone Scan-Ausführung relativ zum Zyklus der ausgewählten Schnittstelle.

F5: Woher stammt die 6ES7318-3FL01-0AB0?

Als Siemens-Ersatzteil, über Siemens-Servicekanäle (Siemens Industry Mall, Service-Center) und den etablierten S7-300-CPU-Aftermarket – Ersatzteilhändler für Industrieautomation und geprüfte Überschusslieferanten. Die Bezeichnung CPU 319F (ausfallsicher) ist eine bestimmte Zertifizierungsklasse; Überprüfen Sie die F-Bezeichnung auf dem Etikett der installierten Einheit, bevor Sie einen Ersatz annehmen. Eine Standard-CPU 319-3 kann in einer Sicherheitsanwendung nicht ersetzen.
