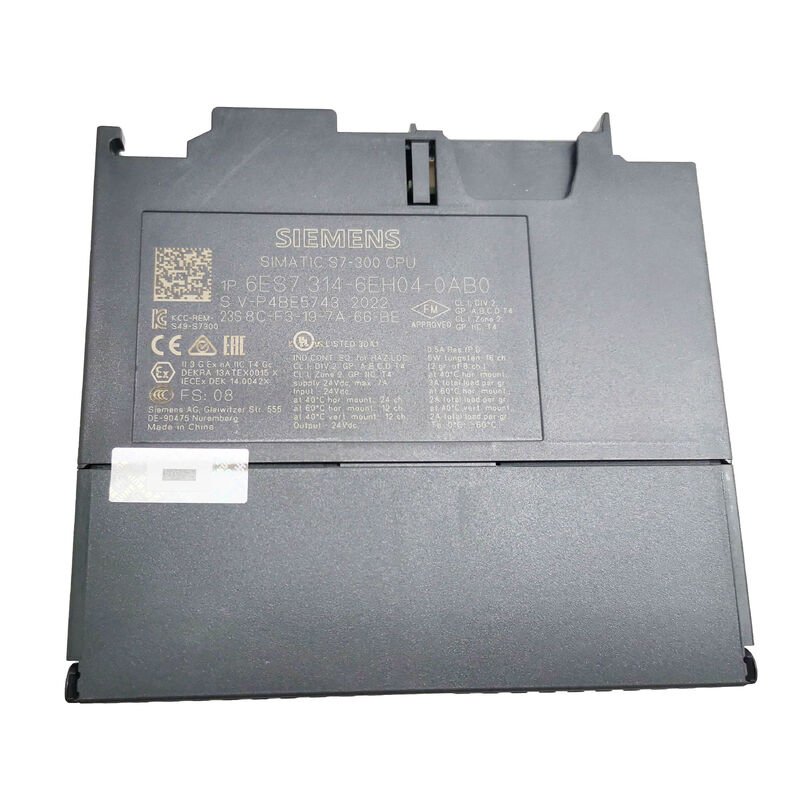

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Übersicht

Die 6ES7314-6EH04-0AB0 ist eine SIMATIC S7-300 CPU 314C-2 PN/DP Kompakt-CPU für Steuerungssysteme, die lokale E/A, analoge Verarbeitung, schnelle Zählfunktionen und Ethernet-Kommunikation in einem zentralen Prozessor benötigen.

Siemens beschreibt dieses Modell mit 192 KB Arbeitsspeicher, 24 digitale Eingänge, 16 digitale Ausgänge, 4 analoge Eingänge, 2 analoge Ausgänge, 1 Pt100-Eingang, 4 schnelle Zähler mit 60 kHz, einer MPI/DP-Schnittstelle mit 12 Mbit/s und eine PROFINET-Schnittstelle mit integriertem 2-Port-Switch.

Siemens listet außerdem ein integriertes 24-V-DC-Netzteil, 2 x 40-polige Frontsteckverbinder und eine Micro Memory Card-Anforderung für diese CPU.

Dieses Hardwareprofil positioniert die CPU 314C-2 PN/DP stark für kompakte, aber funktionsdichte Automatisierungspanels. Sie kombiniert Logiksteuerung, lokale Signalverarbeitung, Netzwerkkommunikation und dedizierte maschinenseitige Funktionen in einem S7-300 CPU-Gehäuse.

Im praktischen Schaltschrankeinsatz reduziert dies den Bedarf an mehreren separaten Signalmodulen, wenn die Maschine bereits in die kompakte CPU-Struktur der 314C-Klasse passt. Siemens identifiziert diese exakte Teilenummer auch als Ersatzhardware in der S7-300-Familie.

Technische Daten

Anwendungswert

Diese CPU eignet sich für kompakte Maschinenautomatisierung, OEM-Schaltschränke, Handhabungssysteme, Verpackungsmaschinen und andere S7-300-Installationen, bei denen die Steuerung zentrale Logik mit einer erheblichen Onboard-E/A-Mischung kombinieren muss.

Die integrierten analogen Kanäle, die Pt100-Fähigkeit und die schnellen Zähler machen sie besonders nützlich in Maschinen, die eine direkte Signalverarbeitung und schnelle Zählung ohne sofortige Erweiterung um einen größeren Modulsatz erfordern.

Ihre PROFINET-Schnittstelle mit integriertem 2-Port-Switch unterstützt auch die moderne Netzwerkintegration innerhalb einer etablierten S7-300-Architektur.

Auswahlhinweise

Die wichtigsten Punkte, die zu überprüfen sind, sind die Bezeichnung CPU 314C-2 PN/DP, der 192 KB Arbeitsspeicher, die genaue Onboard-E/A-Mischung, die PROFINET + MPI/DP-Schnittstellenstruktur und die Anforderung für 2 x 40-polige Frontsteckverbinder sowie eine Micro Memory Card.

Diese Merkmale bestimmen, ob das Gerät mit der ursprünglich installierten S7-300-Konfiguration übereinstimmt.

FAQ

F1: Welche Art von CPU ist die 6ES7314-6EH04-0AB0?
Es ist eine SIMATIC S7-300 CPU 314C-2 PN/DP Kompakt-CPU. Siemens klassifiziert sie als einen kompakten Prozessor mit integrierten digitalen und analogen E/A, Onboard-Schnellzählern, MPI/DP-Kommunikation und PROFINET-Netzwerk.

Das bedeutet, dass es sich nicht nur um eine zentrale CPU ohne lokale Signale handelt; es ist eine Steuerung mit erheblicher Onboard-Prozesskonnektivität.

F2: Warum unterscheidet sich diese CPU von einer Standard-S7-300-CPU ohne Kompaktfunktion?
Dieses Modell enthält erhebliche Onboard-Hardware, die Standard-Zentral-CPUs oft nicht in gleicher Form bereitstellen.

Siemens listet 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100 und 4 schnelle Zähler innerhalb der CPU selbst.

Das ist wichtig für das Maschinendesign, da die Steuerung mehr von der Signal- und Zählfunktion abdecken kann, ohne für jede Funktion separate Module hinzuzufügen.

F3: Welche Bedeutung hat die PROFINET-Schnittstelle mit 2-Port-Switch?
Sie ermöglicht der CPU die direkte Teilnahme an Ethernet-basierten Automatisierungsnetzwerken unter Beibehaltung des kompakten S7-300-Formats.

Der integrierte 2-Port-Switch ist Teil der veröffentlichten Hardwarestruktur, was nützlich ist, wenn das Maschinennetzwerk bereits um diese CPU und ihre integrierte PROFINET-Verbindung herum aufgebaut ist.

Die Beibehaltung des gleichen Kommunikationslayouts ist bei Ersatzarbeiten wichtig.

F4: Warum ist die Anforderung einer Micro Memory Card wichtig?
Siemens gibt ausdrücklich an, dass eine Micro Memory Card erforderlich ist für diese CPU. Diese Anforderung ist Teil der installierten Hardwarekonfiguration und sollte vor der Inbetriebnahme oder dem Austausch bestätigt werden.

Es ist ein Kernkompatibilitätspunkt, kein optionales Zubehördetail.

F5: Was sollte vor der Bestellung überprüft werden?
Bestätigen Sie die installierte Teilenummer, verifizieren Sie, dass die Maschine eine CPU 314C-2 PN/DP benötigt, überprüfen Sie die Onboard-E/A-Anforderungen und stellen Sie sicher, dass das vorhandene System auf die gleiche MPI/DP, PROFINET, Frontstecker und Micro Memory Card-Struktur angewiesen ist.

Diese Punkte bestimmen, ob der Ersatz der ursprünglichen Steuerungsrolle entspricht.
