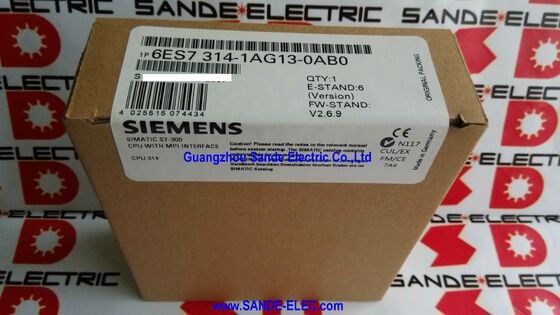

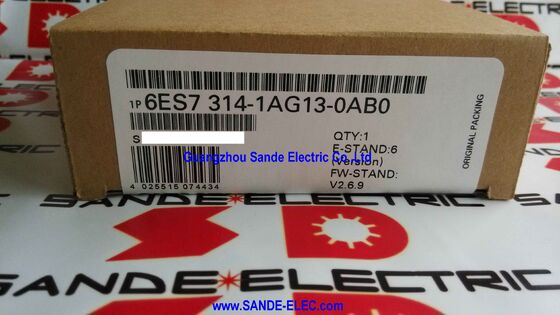

SIMATIC CPU mit MPI-Schnittstelle 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 ∙ 96KB Arbeitsspeicher / MPI / integrierte 24V Gleichstromversorgung / Mikro-Speicherkarte erforderlich / Ersatzteil

CPU 314 Die mittlere S7-300 Workhorse

Die CPU 314 befindet sich in der produktiven Mitte der SIMATIC S7-300-CPU-Reihe. Darunter befinden sich die Einstiegs-CPU 312 und CPU 313 mit kleineren Speicherkapazitäten für kompakte Anwendungen.darüber sind die leistungsstärkeren CPU 315 und 317 Varianten mit größeren Speichern und PROFIBUS DP SchnittstellenDie 96 KB Arbeitsspeicher und das MPI-Kommunikationsprofil der CPU 314 stellen sie genau dort, wo Siemens sie entworfen hat:Modulare rackbasierte Steuerungssysteme von moderater Komplexität, bei denen das Programm bequem innerhalb von 96 KB passt und alle Netzwerkkommunikation über die MPI-Schnittstelle ▌läuft, HMI-Verbindungen und den Datenaustausch zwischen CPUs.

Im Gegensatz zu den kompakten S7-300-CPUs (CPU 312C, CPU 313C, CPU 314C-2), die integrierte digitale und analoge E/A-Kanäle direkt in das CPU-Gehäuse integrieren, ist die CPU 314 ein reines Verarbeitungsmodul.Alle E/A werden von separaten Signalmodulen im S7-300-Rack verarbeitet. Dies ist die Standardmodulararchitektur für die Steuerung von Maschinen mittlerer Größe, Prozessunterstützungspanele und Nutzungsautomationssysteme, bei denen die Anzahl und der Typ der E/A durch die installierten Signalmodule definiert werden,nicht durch das, was in der CPU eingebaut ist.

Schlüsselmerkmale

MPI Die Schnittstelle, die die S7-300-Technik definierte

MPI (Multi-Point Interface) ist die Kommunikationsverbindung der CPU 314 mit der Außenwelt.MPI verfügt über Programmierterminalverbindungen (PG/PC) für das Hochladen/Downladen von STEP 7-Programmen, HMI-Panel-Verbindungen (OP/TP) für Bedienerbildschirmdaten und CPU-CPU-Datenaustausch (NetRead/NetWrite) zwischen S7-300-CPUs in miteinander verbundenen Racksystemen.

MPI ist nicht PROFIBUS es verwendet die gleiche physische RS-485-Hardware, aber ein anderes Protokoll und eine deutlich kürzere maximale Kabellänge.Für Anlagen, bei denen die Kommunikation mit Feldgeräten ein PROFIBUS DP erfordert, bedeutet die MPI-konforme Konfiguration der CPU 314, dass ein CP 342-5-Kommunikationsprozessor zum Rack hinzugefügt werden muss, um die DP-Masterfunktionalität bereitzustellen.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

Integrierte 24V Gleichspannungsversorgung No separate PS 307 Required for the CPU

Die integrierte 24V Gleichstromversorgung der CPU 314 ist unabhängig von der Wechselstrom-Zusammenstrom-Umwandlung des PS 307-Stromversorgungsmoduls direkt an die 24V Gleichstrom-Panel-Versorgungsbahn angeschlossen.Die CPU bezieht ihre Betriebsleistung von 24 V Gleichstrom , aber die CPU selbst wird direkt von der 24V Gleichstromversorgung versorgt und nicht durch eine separate Verbindung mit der Schiene des PS 307.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen CPU 314 und CPU 315-2 DP, und wann sollte jeder angegeben werden?

Die CPU 314 verfügt über 96KB Arbeitsspeicher und MPI-nur Kommunikation - kein PROFIBUS DP-Master. Die CPU 315-2 DP verfügt über 128KB Arbeitsspeicher und eine integrierte PROFIBUS DP-Master/Slave-Schnittstelle zusätzlich zu MPI.Spezifizieren Sie die CPU 314, wenn die Anwendung innerhalb von 96 KB passt und alle Feld-E/Ausgänge über lokale Rackmodule oder MPI-verbundene Remote-Rack-Erweiterung erfolgen. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

F2: Ist die CPU 314 eine kompakte CPU mit eingebauter E/A?

Nein. Die CPU 314 ist ein reiner Rackprozessor ohne integrierte digitale oder analoge I/O-Kanäle. Alle I/O werden durch separate S7-300-Signalmodule (SM) bereitgestellt, die neben der CPU im Rack installiert sind.Die kompakten CPUs (CPU 314C-2 PN/DPDas Racklayout und alle E/A-Adressen im installierten Programm basieren auf den separaten Signalmodulen.

F3: Kann die Mikro-Speicherkarte aus der ausgefallenen CPU 314 direkt in einer Ersatzeinheit verwendet werden?

Ja, dies ist das Standard-Programm-Wiederherstellungsverfahren. Schalten Sie das System aus, entfernen Sie den MMC von der ausgefallenen CPU, installieren Sie ihn in die Ersatz-CPU 314, stellen Sie den Strom wieder her.Die Ersatz-CPU lädt das Programm vom MMC beim Starten ohne Programmierterminal. Bestätigen Sie, dass die MMC intakt ist (keine physikalische Beschädigung, keine Exposition gegenüber elektrostatischer Entladung) vor der Übertragung.Überprüfen Sie, ob das Programm nach dem ersten Einschalten korrekt gelesen wird..

F4: Wie viele Knoten kann das MPI-Netzwerk mit der CPU 314 unterstützen?

Das MPI-Netzwerk unterstützt bis zu 32 Knoten mit den Adressen 0 ∼ 31. Die Adresse 0 ist typischerweise für das Programmierterminal reserviert, die Adresse 2 für die CPU.andere S7-300-CPUs auf demselben MPI-Segment, und Programmiergeräte beherbergen jeweils eine Knotenadresse. Bei MPI bei 187,5 kbit/s beträgt die maximale Kabellänge 50 m pro Segment; bei 12 Mbit/s beträgt die maximale Länge 50 m ohne Repeater.RS-485-Repeater erweitern die Reichweite.

F5: Woher stammt die 6ES7314-1AG13-0AB0?

Als Ersatzteil von Siemens, über die Siemens-Service-Kanäle und den etablierten Nachrüstmarkt S7-300 - Händler für Industrieautomationsteile und geprüfte Überschusslieferanten.Die CPU 314 in AG13 und angrenzenden Revisionen ist eine der am weitesten verbreiteten S7-300 CPUs weltweitBestätigen Sie vor der Bestellung die Bezeichnung CPU 314 (nicht die kompakte Variante CPU 314C) auf dem Etikett des installierten Geräts.Übertragen Sie die Micro-Speicherkarte von der ursprünglichen Einheit auf den Ersatz.
