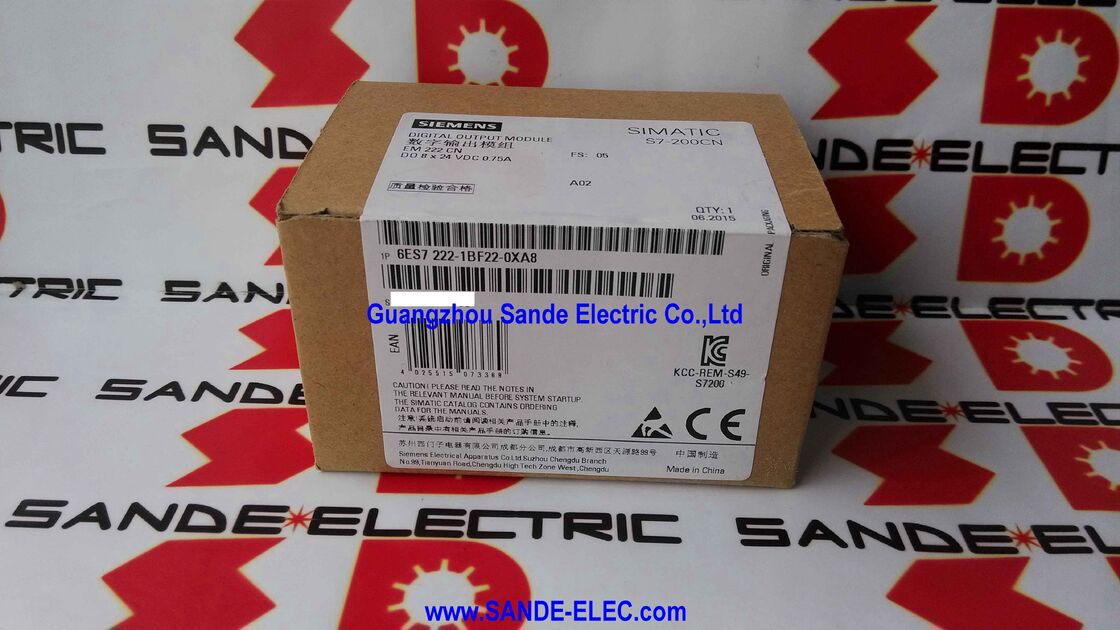

Siemens 6ES7222-1BF22-0XA8∙ SIMATIC S7-200 CN EM 222 ∙ 8 Transistorausgänge 24VDC, 0,75A, kurzschaltgeschützt, nur S7-22X CPU, CE-Zulassung, chinesische Produktion

Übersicht

DieSiemens 6ES7222-1BF22-0XA8ist das achtkantige, 24 V Gleichspannungstransistor-Ausgangs-Erweiterungsmodul für die SIMATIC S7-200 CN-Mikro-PLC-Plattform.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation, die Transistorversion schaltet 24VDC-Ladungen mit eingebauter elektronischer Fehlersicherung mit Mikrosekundengeschwindigkeit durch Halbleitertransistoren.

Die Entscheidung zwischen Transistor und Relais ist eine der ersten Ausgangswahlentscheidungen in jedem PLC-Erweiterungsdesign,und es richtig zu verstehen ist wichtiger als jeder andere Unterschied zwischen den beiden Modulen.

Ein Transistor schaltet in der Bandbreite von 100 ¢ 300 Mikrosekunden ¢ ungefähr 10.000 mal schneller als ein Relaiskontakt.

Für Ausgänge, die Impulse erzeugen müssen (Schrittmotorsteuerung, Durchflussmesser-Simulation, PWM-Geschwindigkeitssteuerung), ist diese Geschwindigkeit nicht optional – sie ist eine physikalische Anforderung, die nur Festkörper-Ausgänge erfüllen können.

Ein Relaiskontakt kann sich bei Frequenzen von mehreren zehn Hz einfach nicht schnell genug öffnen und schließen, um einen sauberen Puls zu erzeugen.

Der elektronische Kurzschlussschutz im Transistor EM 222 ergänzt eine Fehlerverträglichkeitsschicht, die Relais-Ausgänge nicht erreichen können.

Wenn ein Verkabelungsfehler einen Kurzschluss an einem Transistor erzeugt,Der Strommesskreis des Halbleiters erkennt den überschüssigen Strom und schaltet den betroffenen Kanal ab, bevor thermische Schäden auftreten. Der Transistor erholt sich, sobald der Fehler beseitigt ist; das Modul arbeitet während des gesamten Fehlervorfalls weiterhin auf allen nicht betroffenen Kanälen.

Im Gegensatz dazu ist ein Kurzschluss an einem Relais-Ausgang ausschließlich auf die externe Sicherung angewiesen, um den Fehler zu beseitigen.

Schlüsselmerkmale

Wohin führt 0,75A pro Ausgang? Lastmatching in der Praxis

Die Leistung von 0,75A definiert, welche Belastungen das Modul direkt antreiben kann.

Standard 24VDC Relais-Spulen ziehen 50-100mA gut innerhalb der 0,75A Grenze, und jeder Transistor-Ausgang kann eine Relais-Spulen mit erheblichem Kopfraum antreiben.Wenn mehrere Spulen gleichzeitig an verbundenen Ausgängen angetrieben werden müssen, bleibt der Gesamtstrom bequem innerhalb der Versorgungsgrenzen des Moduls.

Typische 24VDC-Solenoidventile ziehen bei der Betätigung 200~400mA ab.

Der 0,75A-Transistor-Ausgang verarbeitet diese mit wenig Spielraum.und die hohe Schaltgeschwindigkeit ist häufig ein Vorteil, die bei diesem Zollsatz die Kontaktspanne des Relais weit übersteigt.

24VDC-Anzeigeleuchten ziehen 10 ∼ 50 mA; LED-Pilotleuchten ziehen weniger als 30 mA.

Transistor-Ausgänge leiten diese mühelos an, und für modulierte Indikatorsignale (Blitzschalter bei definierten Geschwindigkeiten, Intensitätskontrolle LED-Dimmung über PWM),Das schnelle Schalten des Transistors ist unerlässlich, um saubere Wellenformen zu erzeugen..

Lasten von mehr als 0,75 A Großkontaktoren mit Hochstrom 24VDC-Spulen, die die Nennwerte des Transistorausgangs übersteigen, müssen durch ein für die Belastung maßgeschneidertes 24VDC-Relee angeschlossen werden.

Eingebetteter elektronischer Kurzschlussschutz

Der Kurzschlussschutz im Transistor EM 222 fungiert als selbstsetzender Strombegrenzer.Überschreitet der Ausgangsstrom die Ausfallschwelle durch einen Kurzschluss in der Feldleitung oder durch eine Kurzlast verursacht verringert oder unterbricht der Schutzkreis den Ausgangsstrom.

Der Kanal bleibt in der Regel inaktiv, bis das PLC-Programm den Ausgang durchläuft (schaltet ihn aus, dann wieder ein), was den Transistor wieder aktiviert, wenn der Fehler beseitigt wurde.

In einem Produktionsumfeld ist dieses Verhalten aus zwei Gründen wertvoll.

Zunächst wird das Modul nicht durch den Fehler beschädigt. Im Gegensatz zu einem Relaiskontakt, der durch ungeschützten Kurzschluss geschweißt oder erodiert werden kann, verhindert der Transistor einen thermischen Schaden.andere Kanäle weiterhin normal arbeiten eine Verkabelungsstörung an einem Ausgang beeinträchtigt nicht die restlichen sieben Kanäle oder den Rest der E/A der Maschine.

Der fehlerhafte Kanal kann identifiziert und untersucht werden, während die Maschine weiterhin mit den unberührten Ausgängen läuft.

Dies steht im Gegensatz zum Relais EM 222, bei dem ein Kurzschluss von einer externen Sicherung zum Schutz abhängt, und der Relaiskontakt beschädigt werden kann, bevor die Sicherung gelöscht wird.

Bei Anwendungen, bei denen Ausgangsverkabelungsfehler ein realistisches Betriebsrisiko darstellen,oder Systeme, bei denen Kabelanschlüsse routinemäßig getrennt werden.

S7-200 KN Produktion Chinese Variant Context

Das Suffix "-0XA8" kennzeichnet diese als eine in China hergestellte S7-200 CN-Variante, die in China für Märkte hergestellt wird, die die CE-Zertifizierung akzeptieren.

Es ist funktionell gleichwertig mit dem in Europa hergestellten 6ES7222-1BF22-0XA0 in allen elektrischen Spezifikationen, I/O-Zählen, Schaltmerkmalen und S7-22X-Buskompatibilität.Beide Varianten verwenden die gleiche STEP 7 Micro/WIN-Programmierumgebung und erfordern keine Differenzierung im PLC-Programm.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

Die Bezeichnung "CN" kennzeichnet die Produktionsvariante, hat jedoch keine funktionalen Auswirkungen für den Techniker, der das Modul installiert und in Betrieb nimmt.

Die Varianten XA8 und XA0 können in derselben S7-22X-Erweiterungskette ohne Inkompatibilität nebeneinander bestehen.

Häufig gestellte Fragen

F1: Können die 6ES7222-1BF22-0XA8-Transistor-Ausgänge die für die Steuerung des Schrittmotors erforderlichen Schrittimpulse erzeugen?

Die Transistor-Ausgänge können bei Frequenzen wechseln, die für viele Schrittmotor-Anwendungen angemessen sind.Siemens hat speziell die an Bord befindliche PTO-Funktion (Pulse Train Output) der S7-200-CPU entworfen.0 und Q0.1 der S7-22X-CPUs für die Hochleistungs-Schrittmotorimpulsgenerierung mit spezieller Hardwareunterstützung für eine präzise Frequenzsteuerung und Beschleunigungs-/Verzögerungsprofile.

Für die Erzeugung von primären Schrittimpulsen sollten die speziellen Steuerausgänge der CPU verwendet werden.

Transistor-Ausgänge aus dem Expansionsmodul eignen sich für Hilfs-Schrittsignale (Richtung, Aktivierung, Zurücksetzen) oder für Sekundärachsen, bei denen eine einfachere Steuerung akzeptabel ist.

F2: Sind die Transistor-Ausgänge PNP (Sourcing) oder NPN (Sinking), und hat dies Auswirkungen auf die Kompatibilität mit Feldgeräten?

Das S7-200 EM 222 Transistor-Ausgangsmodul erzeugt PNP-Ausgänge.Jeder Ausgangstransistor verbindet das Ausgangsgerät mit der 24V-Positivversorgung, durch die Last zum negativen (0V) Ende der 24V-Versorgung.

Diese PNP-Versorgungskonfiguration ist mit der großen Mehrheit der 24VDC-Industriebelastungen kompatibel, die für positive Signalwechsel (PNP) -Digitaleneingänge entwickelt wurden.

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

F3: Wie setzt sich der Kurzschlussschutz nach einem Fehler automatisch wieder ein, wenn der Fehler behoben wird, oder muss das PLC-Programm handeln?

Das genaue Wiederherstellungsverhalten hängt von der Konstruktion des Schutzzirkels und der Schwere des Fehlers ab.der Ausgang bleibt ausgeschaltet, auch wenn der Fehler behoben wird.

Das PLC-Programm muss den Ausgang (schreiben "0" und dann "1" auf das Ausgangsbit) um den Transistor wieder zu aktivieren.

Bevor Sie zurücksetzen, the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

F4: Kann das Transistormodul EM 222 mit dem Relaismodul EM 222 in derselben Expansionskette S7-22X gemischt werden?

Der S7-22X-Erweiterungsbus akzeptiert jede Kombination aus digitaler Eingabe, digitaler Ausgabe (Relee oder Transistor),und analoge Erweiterungsmodule innerhalb der Grenze des gesamten Erweiterungsmoduls der CPU (7 Module für S7-224/224XP/226), 2 für S7-221/222).

Das Relais EM 222 und der Transistor EM 222 können in derselben Expansionskette angrenzende Positionen einnehmen.und das PLC-Programm adressiert ihre Ausgänge identisch ?? aufeinanderfolgende Ausgabe-Bytes (QB), unabhängig davon, ob der zugrunde liegende Ausgabetyp Relais oder Transistor ist.

Diese Mix-and-Match-Fähigkeit ermöglicht es dem Maschinenentwerfer, Relais-Ausgänge AC-Ladungen und unfrequenten Zyklus-Aktoren und Transistor-Ausgänge Hochgeschwindigkeits-Gleichstrom-Ladungen innerhalb eines einzigen,Kompakte Erweiterungskette.

F5: Die Produktion des S7-200 CN wird eingestellt.

Siemens hat die CN-Plattformen S7-200 und S7-200 offiziell eingestellt, wobei die aktiven Verkäufe über mehrere Jahre hinweg schrittweise eingestellt wurden.

Siemens liefert diese Module zwar nicht mehr über seine üblichen Vertriebskanäle, doch ist die installierte Basis der S7-200 CN-Geräte weltweit beträchtlich.und der Sekundärmarkt ̇ IndustrieüberschusshändlerDie Unternehmen, die sich für die Produktion von Automatisierungsgeräten spezialisiert haben, sind in der Lage, ihre Produkte zu verwerten.

Für Standorte mit erheblichen Anlagen der KN-Klasse S7-200 besteht der praktische Ansatz darin, kritische Ersatzmodule (einschließlich der Transistoren- und Relaisvarianten EM 222) zu ermitteln, die aktuellen Lagerbestände zu bewerten,und zusätzliche Einheiten aus verfügbaren Überschüssen beschaffen, um die erwartete verbleibende Lebensdauer der Anlagen abzudecken.
