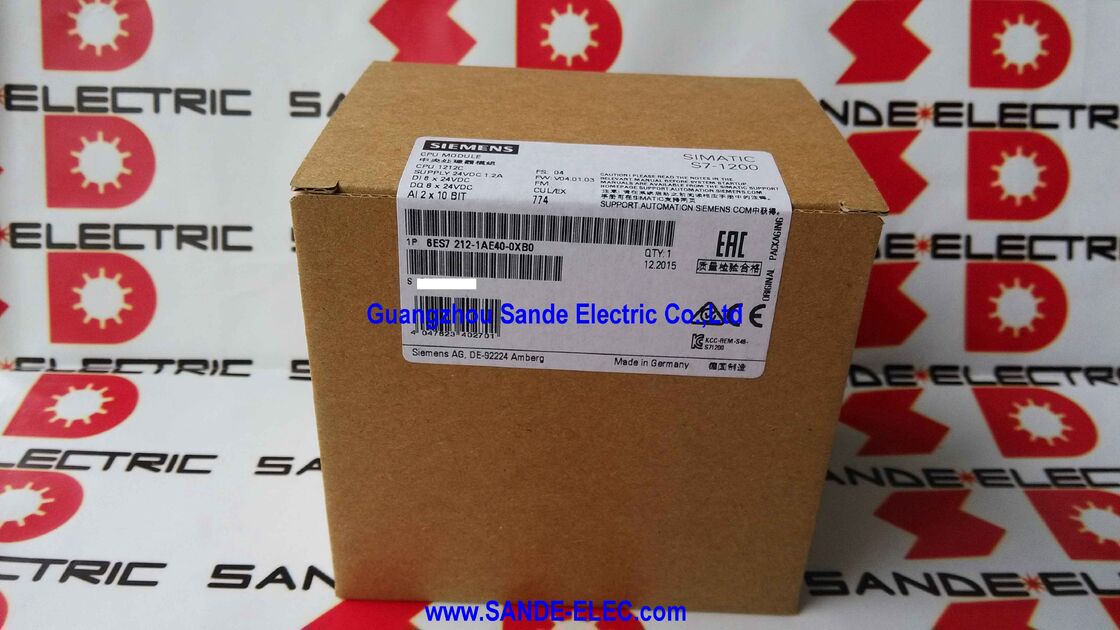

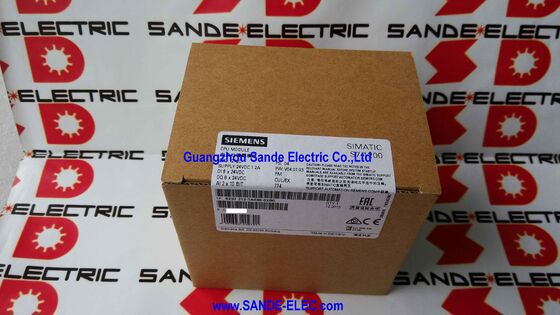

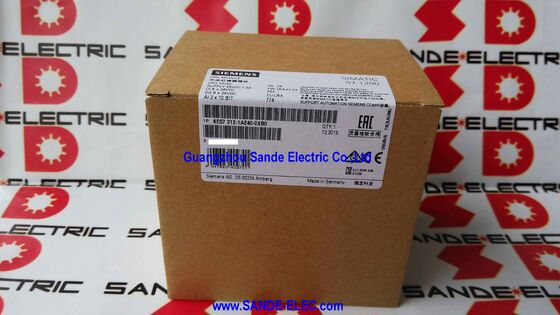

Siemens 6ES7212-1AE40-0XB0 SIMATIC S7-1200 CPU 1212C

Übersicht

Die6ES7212-1AE40-0XB0ist einSimatic S7-1200 CPU 1212CKompakte Steuergeräte imGleichspannung / Gleichspannung / GleichspannungSiemens identifiziert dieses Modell mit8 digitale Eingänge bei 24 V Gleichstrom,6 digitale Ausgänge bei 24 V Gleichstrom,2 analoge Eingänge bei 0 bis 10 V Gleichstrom, a24 V Gleichstromversorgung mit einem zulässigen Bereich von 20,4 bis 28,8 V, und100 KB Programm-/Datenspeicher.

Siemens führt auchFirmware V4.7und Technik mitSchritt 7 V20 oder höherfür genau diese CPU.

Dieser Controller ist für kompakte Automatisierungsaufgaben konzipiert, bei denen die Logiksteuerung, die lokale digitale E/A und eine geringe Menge an analoger Signalverarbeitung in einem CPU-Körper integriert werden müssen.

Durch den integrierten I/O-Mix eignet er sich hervorragend für Panels, bei denen der Steuergerät Sensoren, Schaltsignale und analoge Grundwerte verwalten muss, ohne sofort von zusätzlichen Signalmodulen abhängig zu sein.

Das veröffentlichte Hardwareprofil stellt es eindeutig in den kompakten S7-1200-Controllerbereich und nicht in eine verteilte I/O- oder nur Kommunikationsrolle.

Technische Daten

Anwendungswert

Diese CPU passtKompaktmaschinensteuerung,Kleine Automatisierungspanele,Transport- und Handhabungssysteme,Schaltflächen und Schaltflächen, und andere Anlagen, bei denen eine zentrale Steuerung die lokale digitale Steuerung mit einer begrenzten Anzahl analoger Messungen kombinieren muss.

Da es bereits digitale und analoge Kanäle enthält,Es funktioniert gut in Projekten, die eine kompakte Hardware-Fußabdruck benötigen, während immer noch die Hauptsteuerung Logik innerhalb einer aktuellen S7-1200 Plattform.

Bei Ersatzarbeiten hilft die Verwendung desselben CPU-Modells, das ursprüngliche E/A-Layout an Bord, die Gleichstromversorgungsklasse und die Zielplattform des Projekts zu erhalten.

In kompakten PLC-Systemen sind diese Punkte unmittelbar wichtig, da der Steuerkörper oft die Kabelverbindung, die grundlegende Kanalzahl und die ursprüngliche Ingenieurumgebung definiert.

Auswahlbemerkungen

Die wichtigsten Kontrollen sind dieCPU 1212Cdie BezeichnungHardwareversion von Gleichspannung/Gleichspannung/Gleichspannung, die8 DI / 6 DO / 2 AIdie E/A-Struktur an Bord und die24 V GleichspannungsbereichDiese Punkte definieren, ob die CPU mit dem installierten Steuerungskonzept und der ursprünglichen Leitung des Panels übereinstimmt.

Häufig gestellte Fragen

F1: Welche Art von Steuerung ist 6ES7212-1AE40-0XB0?
Es ist eineSIMATIC S7-1200 CPU 1212C KompaktleiterSiemens bezeichnet es alsGleichspannung / Gleichspannung / GleichspannungEs handelt sich also um eine komplette CPU für die kompakte Automatisierung und nicht um ein Erweiterungs- oder Kommunikationsmodul.

Die veröffentlichte Konfiguration für dieses genaue Teil ist8 DI, 6 DO und 2 AI.

F2: Warum ist die DC/DC/DC-Version wichtig?
Denn diese Hardware-Version definiert, wie die CPU angetrieben wird und wie sich ihre E/A an Bord verhält.24 V Gleichstromversorgung, hat24 V Gleichstrom-Digitaleneingänge, und24 V Gleichstrom-Digitalausgänge.

Bei Ersatzarbeiten hilft die Aufrechterhaltung der gleichen Hardware-Version, die ursprüngliche Versorgungsstruktur des Schranks und die Ausgangsverkabelungsmethode zu erhalten.

F3: Was bringt die eingebaute analoge Eingabekapazität?
Die beiden0 bis 10 V Gleichstrom-Analog-Eingängedie Steuerung ermöglichen, analoge Grundsignale direkt in der CPU zu verarbeiten.Das ist in kompakten Systemen wertvoll, wo nur eine kleine Anzahl von analogen Kanälen erforderlich ist und es ist nicht notwendig, ein separates analogues Eingangsmodul hinzuzufügen, nur um ein paar Prozesswerte zu lesen.

F4: Ist dies für die derzeitigen Siemens-Ingenieurumgebungen geeignet?
Ja, die Siemens-Listen.Firmware V4.7und Technik mitSchritt 7 V20 oder höherfür genau diese CPU.

Das macht es zu einem aktuellen S7-1200-Modell und nicht zu einem Kompaktcontroller der früheren Generation.

F5: Was sollte vor der Bestellung überprüft werden?
Überprüfen Sie die installierte Teilnummer, bestätigen Sie die Steuerung istCPU 1212C, überprüfen, ob das System dieGleichspannung / Gleichspannung / GleichspannungVeröffentlichung und sicherstellen, dass die installierte Anwendung von derselben E/A-Struktur8 digitale Eingänge, 6 digitale Ausgänge und 2 analoge Eingänge.

Dies sind die wichtigsten Kompatibilitätspunkte dieses Modells.
