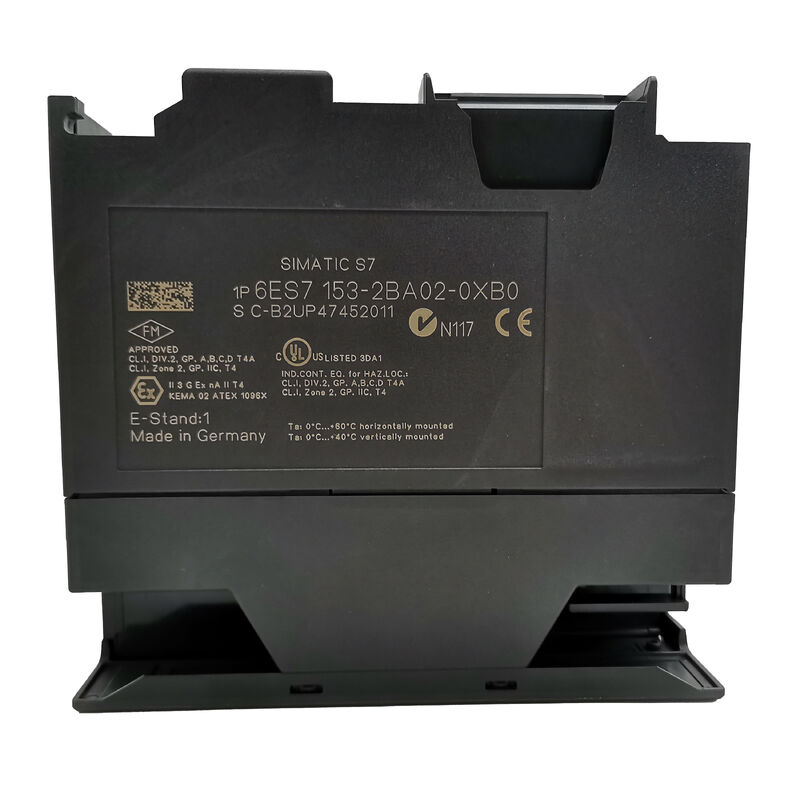

Schnittstelle IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Hochleistungsmodul 12 Module / Redundanz / Isochronous Timestamping / HART erweitert / DP / PA Link / 24VDC

Das Full-Capacity ET 200M-Schnittstellemodule Was unterscheidet die HF von anderen IM 153-2-Varianten

Innerhalb der ET 200M-Familie gibt es mehrere IM 153-2-Varianten, die sich in einer Weise unterscheiden, die das Systemdesign stärker beeinflusst, als ihre ähnlichen Namen vermuten lassen.Die 6ES7153-2BA02-0XB0 nimmt die oberste Position in der IM 153-2-Fähigkeitshierarchie ein.:

Die Kapazität der 12-Module-Station ist der erste praktische Vorteil. Eine Standard-8-Module-Station kann die meisten Konfigurationen bewältigen.Kombinationen von digitalen, analoge und Funktionsmodule oder Instrumentationsschwere Knoten, bei denen die 8-Module-Grenzkräfte eine logische E/A-Gruppe in zwei getrennte Stationen aufteilen.

Die Kompatibilität von DP/PA Link und Y-Link ist der zweite wesentliche Unterscheidungsfaktor.Die Variante 2AA02 kann nicht in DP/PA Link-Architekturen verwendet werden. Nur die 2BA-Serie kann als Schnittstellenmodul innerhalb einer DP/PA Link oder Y-Link dienen.Für Prozessautomationssysteme, die PROFIBUS PA-Feldgeräte (Druck- und Durchflusstransmitter mit PA-Kommunikation) über eine DP/PA-Verbindung integrieren, ist die 2BA02 die richtige Spezifikation.

Schlüsselmerkmale

Isochroner Zeitstempel 32 Signale pro Schlitze

Der 2BA02 unterstützt eine isochrone Zeitstempelung von bis zu 128 digitalen Eingangssignalen über die 12-Module-Station, mit bis zu 32 Signalen pro einzelnen Slot.Isochroner Modus synchronisiert die Datenerfassung des Moduls mit dem PROFIBUS DP-Buszyklus, nicht auf einen frei laufenden lokalen Timer. Dies liefert eine zeitliche Referenz, die mit dem Programmzyklus des Steuergeräts in Einklang steht, anstatt mit einem unabhängigen Modul-Taktverschiebung.

Für die Aufzeichnung der Ereignisfolge in Prozessanlagen Die Zeitmarkierung mit isochronen Zeitstempeln bietet die forensische Präzision, die nicht synchronisierte 10ms-Stempeln nicht bieten können.Anwendungen wie Schutzanlagen, Raffineriesicherheitsverriegelungen und Batch-Prozess-Ereignisprotokolle sind von dieser Fähigkeit abhängig.

Erweiterte HART- und Slave-Initiative

Erweiterte sekundäre HART-Variablen:Die Standard-HART-Übertragung umfasst die primäre Variable und begrenzte Prozessdaten.Die 2BA02 erweitert den HART-Datendurchsatz um Sekundärvariablen ­ zusätzliche Messungen von Mehrvariablen-Sendern (DruckDiese zusätzlichen Werte sind in den Prozessdaten der Station zum Steuerungsprogramm verfügbar.

Slave Initiative für Drive ES und Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionDies reduziert die Latenzzeit für Parameterlesungs-/Schreibzyklen in Antriebsparametermanagementanwendungen.

Anwendungsszenarien

DP/PA Verbindungsstationen in der Prozessautomation:Die Prozessinstrumentation auf dem PROFIBUS PA ist über eine DP/PA-Verbindung mit dem S7-Steuergerät verbunden.Das 2BA02 dient als Schnittstellenmodul für den ET 200M I/O-Bereich des DP/PA-Link die Konfiguration, die das 2AA02 nicht unterstützen kann.

Dichte Instrumentenknoten:12 analoge Module an einem zentralen Instrumenten-Sammelraum Isochroner Zeitstempel zeichnet die Reihenfolge der Veränderungen der Prozessvariablen während der Störungen auf.

Antriebsüberwachung mit HART-Instrumenten:VFD-Antriebsstatus über Slave Initiative + multivariable HART-Senderdaten über erweiterte sekundäre Variablen both verfügbar von einer 2BA02-Station ohne zusätzliche Hardware.

Häufig gestellte Fragen

F1: Was ist der funktionelle Unterschied zwischen dem 2BA02 und dem 2BA82 (6ES7153-2BA82-0XB0)?

Beide sind IM 153-2 HF-Varianten, die 12 Module, Redundanz, isochronen Zeitstempel und DP/PA Link unterstützen.Der 2BA82 ist eine spätere Hardware-Revision mit leicht aktualisierten elektrischen Eigenschaften (650mA vs 600mA Strom) und überarbeiteter Firmware. Für installierte Systeme mit dem 2BA02 bietet ein direkter 2BA02-Ersatz eine identische Firmware-Kompatibilität.

F2: Warum ist der 2BA02 mit DP/PA Link kompatibel, wenn der 2AA02 nicht?

Die DP/PA-Verbindung erfordert, dass das Schnittstellenmodul DPV1-acyclic-Dienste, erweiterte Diagnostik und das spezifische PROFIBUS DP-Slave-Profil unterstützt, das für den Betrieb der DP/PA-Verbindung definiert ist.Die 2BA-Serie implementiert diese erweiterten DPV1-Funktionen. Die 2AA-Serie enthält nicht die für die DP/PA Link-Schnittstellenfunktion erforderlichen DPV1-Profilerweiterungen auf der Sklavenseite. Dies ist ein Unterschied zwischen Firmware und Hardware-Architektur,keine Konfigurationseinstellung.

F3: Können FM- und CP-Module in den 12 Slots installiert werden oder nur Signalmodule?

Jede Kombination von S7-300 Signalmodulen (SM), Funktionsmodulen (FM) und Kommunikationsprozessoren (CP), die für ET 200M-Anwendungen freigegeben werden, kann die 12 Schlitze füllen.und CP-Module für PROFIBUS oder AS-Interface arbeiten in der Station 2BA02 wie in einem zentralen Rack S7-300Die Gesamtzahl der SM + FM + CP zusammen darf 12 nicht überschreiten.

F4: Was zeigt die PROFIBUS-Stationsadresse 801Eh?

801Eh ist die in der GSD-Datei für dieses Modul codierte VendorID (Hersteller- und Gerätefamilie-Identifikator).Es erscheint im Netzwerkkonfigurationswerkzeug PROFIBUS DP und bestätigt die Modulidentität, wenn der DP-Master seine Stationstabelle erstelltDie tatsächliche PROFIBUS-Busadresse (1 ¢ 125) wird unabhängig über den DIL-Schalter auf der Modulvorderseite eingestellt.

F5: Welches Programmierwerkzeug konfiguriert die Station 2BA02 im Projekt S7?

Schritt 7 Die Hardwarekonfiguration HW Config (Classic) oder TIA Portal verwaltet die ET 200M-Station und ermöglichen Zeitstempel und HART-Parameter. Die GSD-Datei für die 2BA02 muss in der Programmierumgebung installiert sein, bevor das Modul im Hardware-Katalog erscheint.
