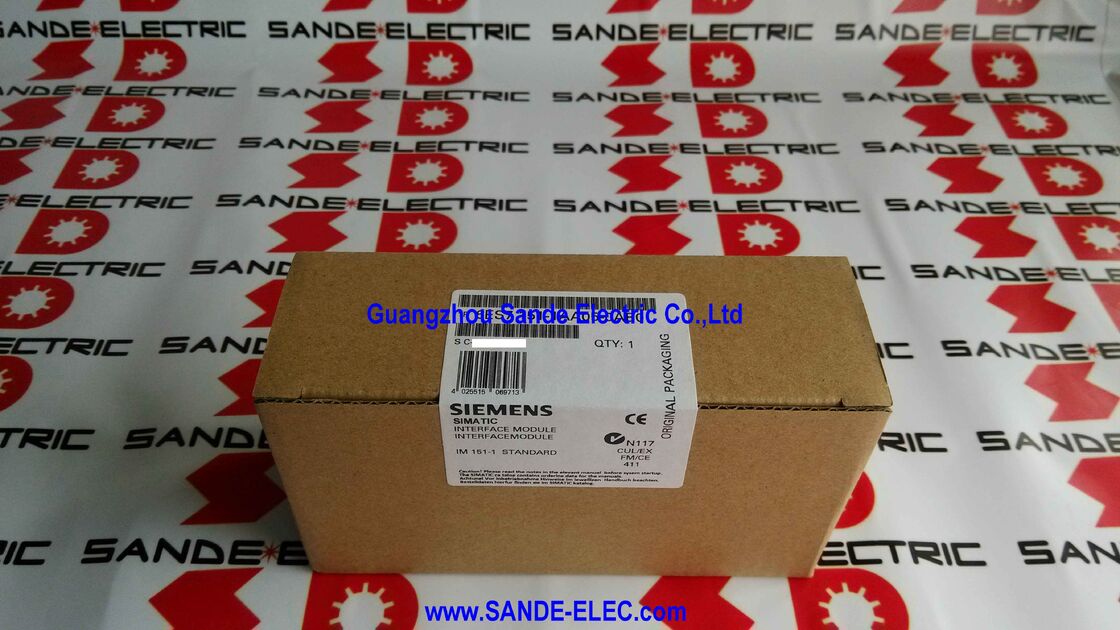

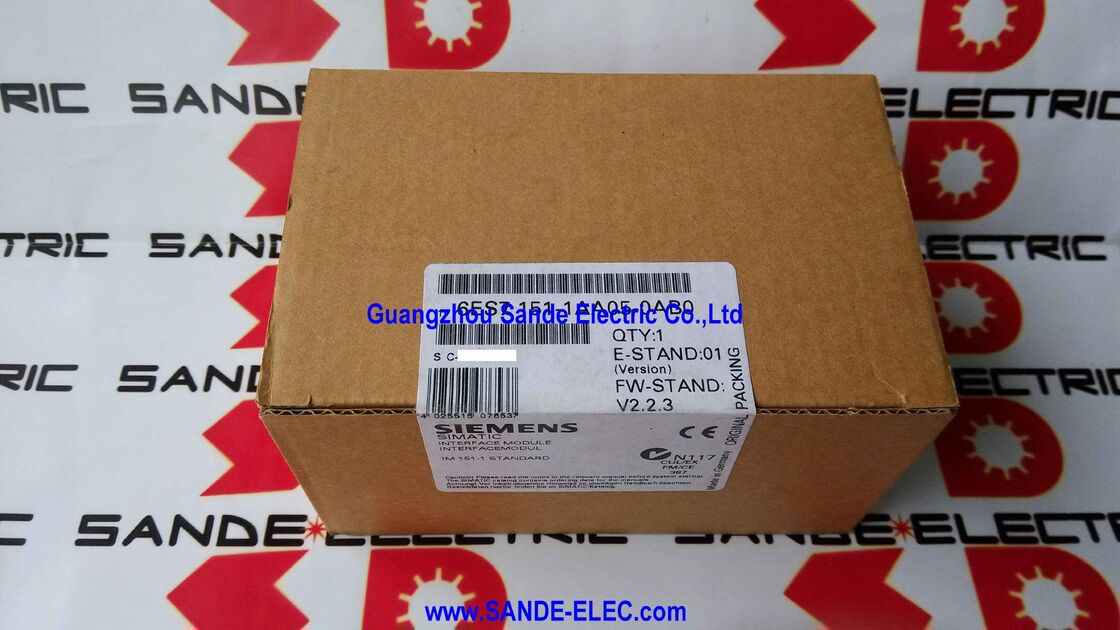

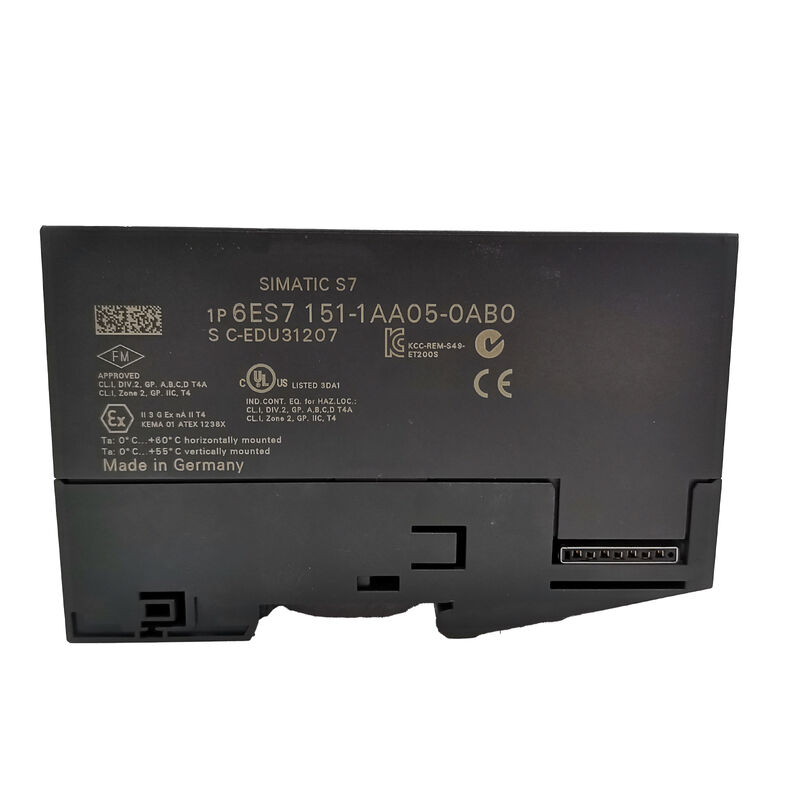

Schnittstellenmodul 6ES7151-1AA05-0AB0 6ES7 151-1AA05-0AB0 6ES7151-1AAO5-OABO

Siemens 6ES7151-1AA05-0AB0 ∙ SIMATIC ET 200S IM 151-1 Standard ∙ PROFIBUS DP Schnittstellenmodul, RS-485, 12 Mbit/s, 244 Bytes E/A, DPV0 & DPV1, 63 Module, 9-Pin Sub-D, Endmodul enthalten

Übersicht

DieDies ist der Fall, wenn die Anlage nicht in Betrieb ist und die Anlage nicht in Betrieb ist.ist der IM 151-1-Standard das PROFIBUS DP-Schnittstellenmodul, das den Kopf einer ET 200S verteilten E/A-Station bildet.

In der physischen Anordnung der ET 200S-Station ist das Schnittstellenmodul das erste Modul links, gefolgt von einem Leistungsmodul und dann den elektronischen E/A-Modulen.Alles, was die Station über ihren PROFIBUS-Meister weiß., seine eigene Adresse, und seine zyklischen E/A-Daten fließen durch dieses einzelne Modul.

Die Standardbezeichnung unterscheidet sie von der High Feature (HF) -Variante.

Wenn die HF den isochronen Modus und die erweiterten DP-V1-acyclic-Dienste hinzufügt, deckt die Standardversion die vollständige PROFIBUS-DP-Anforderung für die überwiegende Mehrheit der verteilten I/O-Anwendungen ab:Zyklischer I/O-Austausch mit bis zu 12 Mbit/s, DP V1 für den Online-Zugriff und die Diagnose von Parametern, Optionsverarbeitung für flexible Maschinenkonfigurationen und direkter Datenaustausch (Publisher-Modus) für die Peer-to-Peer-Datenfreigabe zwischen Slaves.

Die AA05 ist die fünfte Hardware-Überarbeitung in der IM 151-1 Standardlinie, die AA00 bis AA04 ersetzt.Jede Überarbeitung führte zu schrittweisen Verbesserungen , wodurch die Funktionalität des ursprünglichen Moduls erweitert und gleichzeitig eine vollständige Rückwärtskompatibilität beibehalten wird.

Ein AA05 ersetzt physikalisch und funktionell jede frühere AA-Variante in einer bestehenden ET 200S-Station ohne Konfigurationsänderungen.

Schlüsselmerkmale

PROFIBUS DP V0 und V1

PROFIBUS DP V0 ist die zyklische Schicht: Der DP-Master liest die Ausgabedaten für diesen Slave aus seinem Ausgabebild und schreibt sie an die ET 200S-Station;Die Station liest ihre aktuellen Eingabedaten und sendet sie an den Master zurück..

Dieser Austausch erfolgt in jedem Buszyklus automatisch, kontinuierlich, ohne ausdrückliche Programmbefehle.

Die E/A-Daten erscheinen in den Prozessbild-Eingangs- (PII) und -Ausgangsbereichen (PIQ) des Master an Adressen, die während der Hardwarekonfiguration zugewiesen wurden.

Wenn die ET 200S-Station im DPV1-Modus unter einem SIMATIC-S7-Master arbeitet, wird dieDer DP-Master kann während des Live-Betriebs Datensätze von einzelnen ET 200S-Modulen (DS_READ) lesen und Parameterdaten (DS_WRITE) darauf schreiben, ohne den zyklischen I/O-Austausch zu unterbrechen..

Dies ist die Grundlage für die Online-Modifikation von Analogmodul-Skalierungsparametern, Temperaturmodul-Engineering-Einheiten und jeder Modulparameter, der aktualisiert werden kann, ohne die Station offline zu bringen.

Die maximale Parameterlänge von 240 Bytes pro Slot im DPV1-Modus ermöglicht die Parameterstrukturen selbst der komplexesten ET 200S-Elektronikmodule,einschließlich Motorstarter mit vollständiger Parametrierung und Funktionsmodule mit erweiterten Konfigurationsdaten.

Direktes Datenaustausch Publisher-Modus

Der direkte Datenaustausch ermöglicht es dieser ET 200S-Station, ihre Eingabedaten gleichzeitig an mehrere DP-Master und DP-Slaves im gleichen PROFIBUS-Segment zu veröffentlichen.

Im Publisher-Modus stellt die Station ihre E/A-Daten an einem definierten Punkt im Buszyklus des DP-Master auf dem Bus zur Verfügung.und andere Geräte (konfiguriert als Abonnenten) können diese Daten direkt lesen, ohne sie durch das DP-Masterprogramm zu leiten.

This cross-traffic capability has practical value in conveyor and transfer systems where multiple motion controllers share positional or sensor data — rather than routing all data through a central master and redistributing it, veröffentlicht die Quelle direkt an die Verbraucher.

Das Ergebnis ist eine Verringerung der Hauptverarbeitungskosten und schnellere effektive Aktualisierungszeiten für die Abonnentenstationen.

Optionsbehandlung Flexible Stationskonfigurationen

Wenn Option Handling im STEP 7-Parametersatz der ET 200S-Station aktiviert ist,Der DP-Master toleriert Modul-Slots, die von RESERVE-Modulen anstelle der konfigurierten elektronischen Module besetzt werden, ohne einen diagnostischen Fehler zu erzeugen.

Diese Fähigkeit wird in Maschinenentwürfen verwendet, bei denen dieselbe Basismaschinenhardware mehrere Produktvarianten bietet:Ein optionales Messmodul kann für High-End-Varianten installiert und für Basisvarianten durch ein RESERVE-Modul ersetzt werden., ohne dass für jede Variante eine separate Hardware-Konfiguration erforderlich ist.

Ohne Option Handling überprüft der DP-Master jeden konfigurierten Slot beim Starten mit der physischen Station; jede Mismatch verhindert, dass die Station RUN betritt.

Dabei startet die Station unabhängig davon, welches optionale Modul vorhanden ist, und das Programm erkennt die installierte Konfiguration durch das Statusbyte jedes Slots.

Häufig gestellte Fragen

F1: Die AA05 wurde durch die AA06 ersetzt. Sind sie in einer bestehenden Station direkt austauschbar?

Ja, die AA06 ist ein direkter Hardware-Ersatz der AA05. Die physikalischen Abmessungen, die Montagegeometrie, der PROFIBUS-Anschluss und das Funktionsverhalten sind identisch.

Die AA06 führte kleine Firmware- und Hardware-Verfeinerungen ein,aber die Änderung ist für die Hardware-Konfiguration des DP-Master und für das STEP 7-Projekt transparent. Bei der Ersetzung einer fehlgeschlagenen AA05 durch eine AA06 ist keine Rekonfiguration erforderlich..

F2: Wie ist die PROFIBUS-Stationsadresse in der IM 151-1-Norm festgelegt?

Die PROFIBUS-Adresse wird über einen von der Vorderseite des Moduls zugänglichen rotierenden Adresswahlgerät normalerweise mit einem kleinen Schraubenzieher eingestellt.

Der Selektor setzt die Station Adresse von 1 bis 125 in der Hardware.

Die Adresse muss mit dem Wert übereinstimmen, der diesem Slave in der Hardwarekonfiguration des DP-Masters in STEP 7 zugewiesen wurde.

Eine Fehlanpassung leuchtet die BF-LED an und verhindert, dass der Bahnhof bis zur Korrektur am PROFIBUS-Buszyklus teilnimmt.

F3: Welche ist die maximale Kabellänge zwischen diesem Modul und dem PROFIBUS DP-Master?

Die maximale Länge des PROFIBUS-Kabels hängt von der konfigurierten Baudrate ab.

Bei 12 Mbit/s beträgt die maximale Segmentlänge 100 m; bei 1,5 Mbit/s erstreckt sie sich auf 200 m; bei 187,5 kbps erreicht sie 1.000 m; bei 9,6 kbps beträgt die maximale Länge 1.200 m.

Dies sind Segmentlängen mit Repeatern, längere Gesamtbusläufe sind möglich.Standard-Siemens PROFIBUS-Kabel (6XV1830-0EH10 oder gleichwertig) mit der richtigen Abschirmung und Endung an jedem Ende jedes Segments erforderlich.

F4: Kann die Firmware des IM 151-1 AA05 aktualisiert werden und wie?

Firmware-Updates werden über PROFIBUS DP mit Hilfe der Firmware-Update-Funktion von STEP 7 durchgeführt.,Der DP-Master lädt das Firmware-Image über die Live-PROFIBUS-Verbindung in das Schnittstellenmodul herunter; das Modul führt das Update durch und startet erneut.

Es ist keine zusätzliche Hardware erforderlich.

Es ist zu beachten, dass Firmware-Updates für die AA05-Generation im Vergleich zur AA06 möglicherweise Einschränkungen aufweisen, und die Siemens-Dokumentation für die spezifische Firmware-Version sollte vor dem Vorgang überprüft werden.

F5: Was ist der direkte Datenaustausch (Verleger) und welche ET 200S-Moduldaten können veröffentlicht werden?

Im Publisher-Modus legt der IM 151-1 AA05 seine Eingabedaten unabhängig vom normalen Master-Slave-Austausch an einem definierten Punkt im DP-Zyklus auf den PROFIBUS-Bus.

Andere DP-Slaves auf demselben Segment, die als Abonnenten konfiguriert sind, lesen diese Daten direkt.

Die veröffentlichten Daten sind die vollständige 244-Byte-Eingabefläche der ET 200S-Station.

Alle Daten, die im Prozess-Eingabebild der Station angezeigt werden ¢ digitale Eingänge, analoge Messungen,Motorstarter-Feedback wird in die veröffentlichten Daten aufgenommen und ist für Abonnenten ohne Masterprogramm-Beteiligung verfügbar.
