| Herkunftsort | Deutschland |
| Markenname | SIMENS |
| Zertifizierung | CE RoHS |
| Modellnummer | 6ES7131-4BD01-0AB0 |

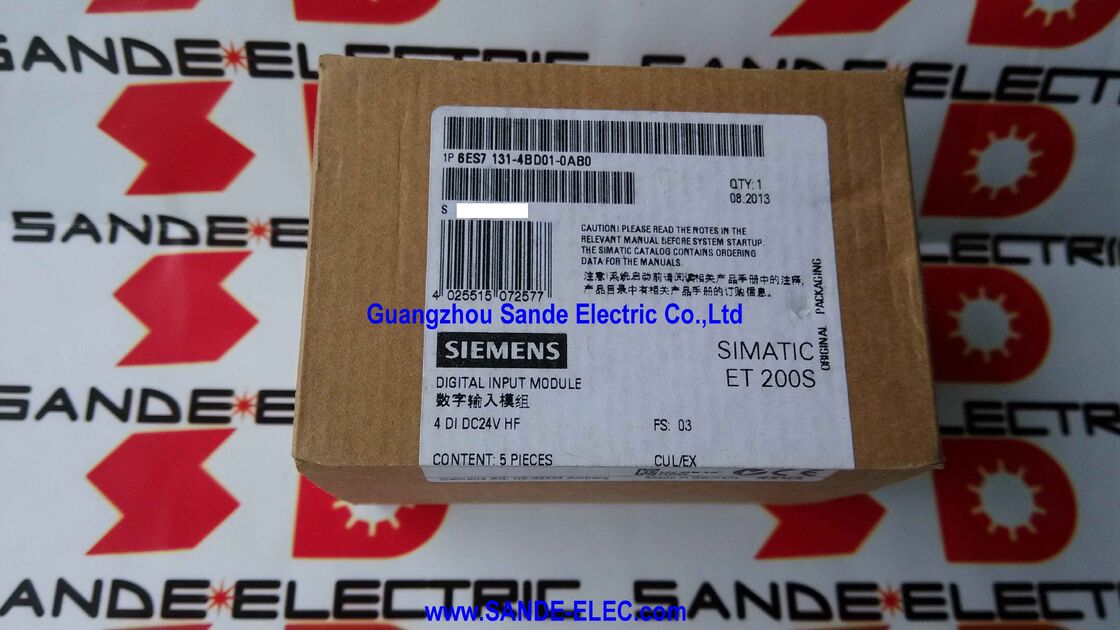

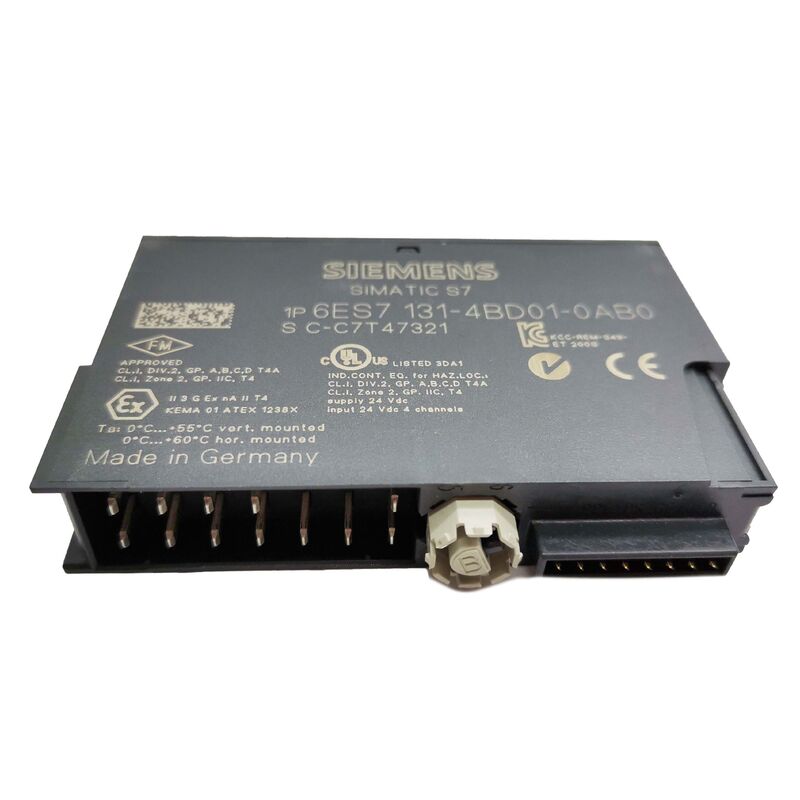

Das Siemens 6ES7131-4BD01-0AB0 ist das 4DI DC24V HF — die High Feature-Variante des 4-Kanal-24V-DC-Digital-Eingangsmoduls für das dezentrale Peripheriesystem SIMATIC ET 200S.
Mit einer Breite von 15 mm auf der Schiene des ET 200S-Klemmenmoduls ist es eines der schmalsten elektronischen Module der S7-Familie. Die Architektur des ET 200S, die Elektronikmodule mit separaten Klemmenmodulen kombiniert, bedeutet, dass dieser 15-mm-Platzbedarf alles ist, was der Eingangskanal benötigt — die Verdrahtung befindet sich im Klemmenmodul darunter, die Signalverarbeitung im Elektronikmodul darüber.
Die Designphilosophie des ET 200S-Systems war es, dezentrale Peripherie so nah wie möglich an der Maschine zu platzieren — buchstäblich an den Anschlussstellen von Aktoren und Sensoren der Maschine, anstatt Signalkabel zu einem zentralen Schrank zurückzuführen.
Jede ET 200S-Station besteht aus einem Kopfmodul (IM 151-x), das die PROFIBUS DP- oder PROFINET-Verbindung handhabt, gefolgt von Leistungsmodulen und Elektronikmodulen in der vom Kunden benötigten Konfiguration.
Da jedes Elektronikmodul eine eigene, physisch getrennte Einheit ist, ist die Konfiguration vollständig granular: Benötigen Sie drei digitale Eingänge und einen analogen Ausgang an einem bestimmten Maschinenpunkt? Drei 2DI-Module und ein 2AO-Modul oder andere Kombinationen können zusammengestellt werden, um die E/A-Anforderung präzise zu erfüllen, ohne Kapazitäten zu verschwenden.
Das 4DI HF bietet vier Eingänge in einem 15-mm-Steckplatz für Anwendungen, bei denen eine Gruppe von vier binären Sensoren — Näherungsschalter, Endschalter, fotoelektrische Sensoren — an einem einzigen Maschinenpunkt angeschlossen werden muss.
Die Bezeichnung -0AB0 High Feature unterscheidet dieses Modul von der Standardvariante -0AA0 (6ES7131-4BD01-0AA0).
High Feature-Module im ET 200S-Ökosystem fügen typischerweise Diagnosefähigkeiten, Parameterzuweisungsoptionen oder zusätzliche Betriebsmodi über die grundlegende Ein-/Ausgabefunktion hinaus hinzu, die die Standardvariante bietet.
Für das 4DI bietet die High Feature-Variante erweiterte Diagnose- und Parameterzuweisungsfunktionen, die für Anwendungen relevant sind, bei denen eine Fehlererkennung auf Kanalebene und eine Parametrierung vom SPS-Programm aus (anstatt feste Hardware-Verdrahtung) technische Anforderungen sind.
| Parameter | Wert |
|---|---|
| Digitale Eingänge | 4 Kanäle |
| Eingangsspannung | 24V DC |
| Eingangsstrom pro Kanal | ~7mA bei 24V |
| Reaktionszeit | ~3ms (2,0–4,5ms) |
| Modulbreite | 15mm |
| Gewicht | ~35g |
| Max. Kabellänge | 1000m |
| LED pro Kanal | Ja (grün) |
| Hot Swap | Ja |
| Klemmenmodul | Separat erforderlich |
| Betriebstemperatur | 0 bis +60°C |
| Schutzart | IP20 |
Die Trennung des ET 200S in Elektronikmodule und Klemmenmodule ist eines der praktischsten technischen Merkmale des Systems und wirkt sich direkt darauf aus, wie das 6ES7131-4BD01-0AB0 gekauft und installiert wird.
Das Klemmenmodul ist der passive Teil: Es wird auf der DIN-Schiene montiert, bietet die Verdrahtungsklemmen, die mit den FeldSensoren verbunden werden, und enthält die Steckverbinderschnittstelle, die das Elektronikmodul von oben aufnimmt.
Klemmenmodule werden fest verdrahtet und verbleiben dauerhaft im Schaltschrank. Sobald die Feldkabel angeschlossen und die Verdrahtung in Betrieb genommen ist, muss das Klemmenmodul nicht mehr angefasst werden.
Das Elektronikmodul (diese Einheit) wird von oben auf das Klemmenmodul geklickt.
Es enthält die gesamte aktive Signalverarbeitungsschaltung — die Eingangsfilterung, Strommessung, LED-Anzeige und die digitale Schnittstelle zum ET 200S-Backplane-Bus.
Das Elektronikmodul kann entfernt und ersetzt werden, ohne eine einzige Leitung im Klemmenmodul darunter zu stören, was den Mechanismus ermöglicht, der Hot-Swapping ermöglicht: Das Klemmenmodul bleibt verdrahtet und mit Strom versorgt; nur das Elektronikmodul wird ausgetauscht.
Diese Trennung hat einen direkten Wartungsvorteil. Wenn ein Digital-Eingangsmodul nach Jahren der Produktion ausfällt, dauert der Austausch Sekunden — das fehlerhafte Elektronikmodul entfernen, das neue 6ES7131-4BD01-0AB0 einsetzen, und alle vier Eingangskanäle sind sofort wieder einsatzbereit.
Keine Neuverdrahtung, keine Kabelbeschriftungen zu überprüfen, kein Risiko, eine Verbindung falsch zu verdrahten. Die Verdrahtung des Klemmenmoduls wird einmal in Betrieb genommen; das Elektronikmodul kann beliebig oft ersetzt werden.
Zu den kompatiblen Klemmenmodulen für das 4DI DC24V HF gehören unter anderem TM-P15S23-A1, TM-P15C23-A1 und TM-P15N23-A1 — die spezifische Auswahl hängt davon ab, ob die Installation Standard-, beschichtete oder spezifische Konfigurationsklemmenmodule verwendet.
Innerhalb der 4DI DC24V-Familie bietet Siemens zwei Varianten an, die die gleiche grundlegende Eingangsfunktion teilen, sich aber in ihren erweiterten Fähigkeiten unterscheiden.
Die Standardvariante (6ES7131-4BD01-0AA0, Suffix -0AA0) ist ein Modul mit fester Funktion: 4 Eingänge bei 24V DC, 3ms Reaktionszeit, Kanal-LED-Anzeigen und keine zusätzliche Konfiguration über die Verdrahtung hinaus.
Es ist für einfache digitale Eingangsanwendungen geeignet, bei denen der Eingang gelesen und gemeldet werden muss, ohne zusätzliche Verarbeitung.
Die High Feature-Variante (6ES7131-4BD01-0AB0, Suffix -0AB0) fügt die Parametrierungsfähigkeit hinzu.
Parameter können dem Modul über die PROFIBUS DP/PROFINET-Konfiguration zugewiesen werden, wodurch das funktionale Verhalten — wie z. B. die Generierung von Diagnosealarmen bei Drahtbruch oder Kurzschluss am Eingang oder die Anpassung der Eingangsfilterzeit — vom Engineering-Tool eingestellt und als Teil des Stationsstarts auf das Modul heruntergeladen werden kann.
Wenn die Anwendung erfordert, dass die SPS einen Diagnosealarm erhält, wenn der Versorgungdraht eines Eingangssensors unterbrochen ist (anstatt stillschweigend einen 0-Zustand zu lesen), bietet das High Feature-Modul diese Erkennung.
Für Anwendungen, die einfach nur einen Schließkontakt ohne Kanaldiagnose lesen müssen, ist die Standardvariante ausreichend und kostengünstiger.
Das 4DI DC24V HF akzeptiert Standard-24V-DC-Zwei- und Drei-Draht-Sensorsignale — der dominierende Signaltyp in der europäischen und internationalen Werkzeugmaschinen- und Fabrikautomatisierung:
Drei-Draht-PNP-Näherungssensoren (Source-Typ) werden direkt an die Eingangsklemmen des Moduls angeschlossen, wobei der Schaltkontakt des Sensors den Eingang positiv steuert, wenn er aktiv ist.
Der Eingangsstrom von 7mA bei 24V liegt innerhalb der Senkenstromfähigkeit praktisch aller Standard-PNP-Näherungsschalter von Siemens, Pepperl+Fuchs, Sick, Turck und anderen großen Sensorherstellern.
Mechanische Kontakte und Reed-Schalter werden in Zweidraht-Konfiguration mit einem positiven Signal (Schalten von L+ auf die Eingangsklemme) angeschlossen.
Die Eingangsschaltung des Moduls stellt den notwendigen Senkenstrompfad bereit.
Zwei-Draht-Sensoren (mit ihrem charakteristischen Leckstrom, auch wenn sie offen sind) können kompatibel sein, abhängig von der spezifischen Leckstromspezifikation des Sensors — der Eingangsschwellenwert des Moduls muss unter dem Leckstrom liegen, damit der Eingang im offenen Zustand korrekt gelesen wird. Die meisten modernen Zwei-Draht-Sensoren haben Leckströme weit unter 1mA, was unter dem Einschalt-Schwellenwert liegt, so dass eine korrekte 0/1-Zustandserkennung gewährleistet ist.
F1: Kann das 6ES7131-4BD01-0AB0 sowohl mit einer für PROFINET als auch mit einer für PROFIBUS DP konfigurierten ET 200S-Station verwendet werden?
Ja. Die Elektronikmodule in ET 200S — einschließlich dieses 4DI HF-Moduls — sind mit der gesamten Palette von ET 200S-Schnittstellenmodulen kompatibel: IM 151-1 für PROFIBUS DP, IM 151-3 PN für PROFINET und IM 151-7 CPU für den eigenständigen Betrieb.
Das 4DI HF-Modul selbst verfügt über keine Feldbusschnittstelle; es kommuniziert über den ET 200S-Backplane-Bus mit dem installierten Kopfmodul.
Der Wechsel des Kopfmoduls von PROFIBUS zu PROFINET erfordert keinen Austausch der Signalmodule.
F2: Das Modul benötigt ein Klemmenmodul. Wie wird das Elektronikmodul mechanisch am Klemmenmodul befestigt?
Das Elektronikmodul wird über einen Schnappmechanismus am Klemmenmodul befestigt — das Elektronikmodul wird über dem Klemmenmodul ausgerichtet, wobei der Backplane-Steckverbinder über dem Gegenstecker des Klemmenmoduls positioniert ist, und dann nach unten gedrückt, bis die Verriegelungslasche einrastet. Es sind keine Werkzeuge erforderlich.
Das Umgekehrte (die Entriegelungslasche anheben und das Elektronikmodul nach oben ziehen) löst das Elektronikmodul werkzeuglos.
Die Feldverdrahtungsklemmen des Klemmenmoduls sind von vorne zugänglich, unabhängig davon, ob das Elektronikmodul installiert oder entfernt ist.
F3: Das Datenblatt listet eine Reaktionszeit von 3ms auf. Ist dies die Latenz von der Zustandsänderung des Eingangs bis zur PROFIBUS-Datenaktualisierung?
Die 3ms sind die eigene Eingangsfilter- und Verarbeitungszeit des Elektronikmoduls — die Verzögerung zwischen der Zustandsänderung der Eingangsanschlussspannung und der Widerspiegelung des neuen Zustands im internen Register des Moduls.
Dies ist getrennt von der PROFIBUS DP-Übertragungslatenz, die von der konfigurierten Buszykluszeit und dem Scanzyklus des DP-Masters abhängt.
Die Gesamtverzögerung von der Sensorzustandsänderung bis zur Aktualisierung des Prozessabbilds der S7-CPU ist die Summe aus der Eingangsfilterzeit (~3ms), der PROFIBUS DP-Buszykluszeit (typischerweise 1–10ms je nach Konfiguration) und der Programm-Scanzykluszeit der CPU. Für eine präzise Zeitmessung müssen alle drei Elemente summiert werden.
F4: Ist das 6ES7131-4BD01-0AB0 noch verfügbar und was ist der aktuelle Siemens-Ersatz?
Die ET 200S-Serie, einschließlich dieses Moduls, wurde von Siemens eingestellt. Die empfohlene aktuelle Ersatzplattform für Neuinstallationen ist die SIMATIC ET 200SP, die eine ähnliche modulare E/A-Funktionalität in einem kompakteren Formfaktor mit PROFINET als primärer Kommunikationsschnittstelle bietet.
Für bestehende ET 200S-Installationen in der Wartung bleibt das 6ES7131-4BD01-0AB0 über den Gebraucht- und Nachmarkt für Industrieelektronik verfügbar.
Siemens bietet weiterhin Ersatzteilunterstützung für die ET 200S für einen definierten Zeitraum nach der Einstellung an, wie im Produktlebenszyklusstatus dokumentiert.
F5: Kann dasselbe Klemmenmodul sowohl mit der Standard- (-0AA0) als auch mit der High Feature- (-0AB0) Variante des 4DI-Moduls verwendet werden?
Ja. Die Standard- und High Feature-Varianten des 4DI DC24V teilen sich die gleiche mechanische Schnittstelle und Pinbelegung des Klemmenmoduls.
Ein Klemmenmodul, das für das 6ES7131-4BD01-0AA0 Standardmodul verdrahtet ist, kann das 6ES7131-4BD01-0AB0 High Feature-Modul ohne Verdrahtungsänderungen aufnehmen.
Der funktionale Unterschied zwischen den beiden Varianten wird im Elektronikmodul selbst und in der PROFIBUS/PROFINET-Parameterzuweisung realisiert — nicht in der Klemmenverdrahtung. Diese Austauschbarkeit vereinfacht die Lagerhaltung für Feldersatzteile: Ein einziger Bestand an High Feature-Modulen kann sowohl Standard- als auch High Feature-Module in einer bestehenden ET 200S-Installation ersetzen.
