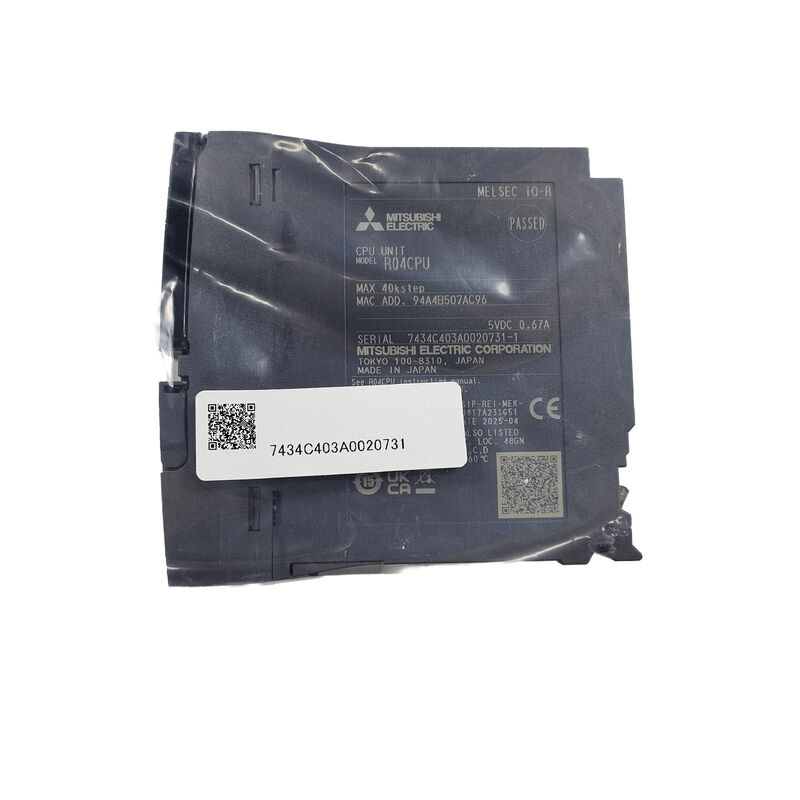

R04CPU Original Neues Mitsubishi R04CPU Steuerungsmodul

Mitsubishi R04CPU MELSEC iQ-R SPS CPU-Modul

Maschinensteuerung und Ausführung

Das Mitsubishi R04CPU ist eine MELSEC iQ-R SPS-CPU mit einer Programmkapazität von 40K Schritten. Es verwendet zyklische Speichermodus-Operationen und verarbeitet LD-Instruktionen in 0,98 ns. Die Ausführungstypen Initial, Scan, Fixed-Scan, Event und Standby unterstützen verschiedene Steuerungsaufgaben.

Die E/A arbeiten im Refresh-Modus. Direkter Zugriff ist auch über DX- und DY-Adressierung möglich.

Speicher- und Leistungsspezifikationen

Programmierung und Konnektivität

Leiterdiagramm und strukturierter Text unterstützen Sequenzsteuerung und Berechnungen. Funktionsblöcke organisieren wiederverwendbare Logik. System-, lokale und globale Labels vereinfachen die Variablenverwaltung.

Integrierte Ethernet- und USB-Anschlüsse bieten Engineering- und Kommunikationszugriff. Separate E/A-Module verbinden Feldgeräte mit dem System.

Industrielle Anwendungen

Das R04CPU eignet sich für Verpackungsmaschinen, automatisierte Montagelinien, Fördersysteme und Produktionsanlagen. Die Fixed-Scan-Ausführung unterstützt Aufgaben, die regelmäßige Verarbeitungsintervalle erfordern. Die Event-Ausführung ermöglicht die Ausführung ausgewählter Programme, wenn konfigurierte Bedingungen eintreten.

FAQ

F1: Was ist die Programmkapazität?
A: 40K Schritte, entspricht 160K Bytes.

F2: Kann die CPU direkt auf E/A zugreifen?
A: Ja. Der direkte Zugriff verwendet DX- und DY-Adressierung.

F3: Welche SD-Kartengröße wird unterstützt?
A: SD/SDHC-Karten bis zu 32 GB.

F4: Kann die Scan-Zeit konstant gehalten werden?
A: Ja. Stellen Sie 0,2–2.000 ms in 0,1 ms Schritten ein.
