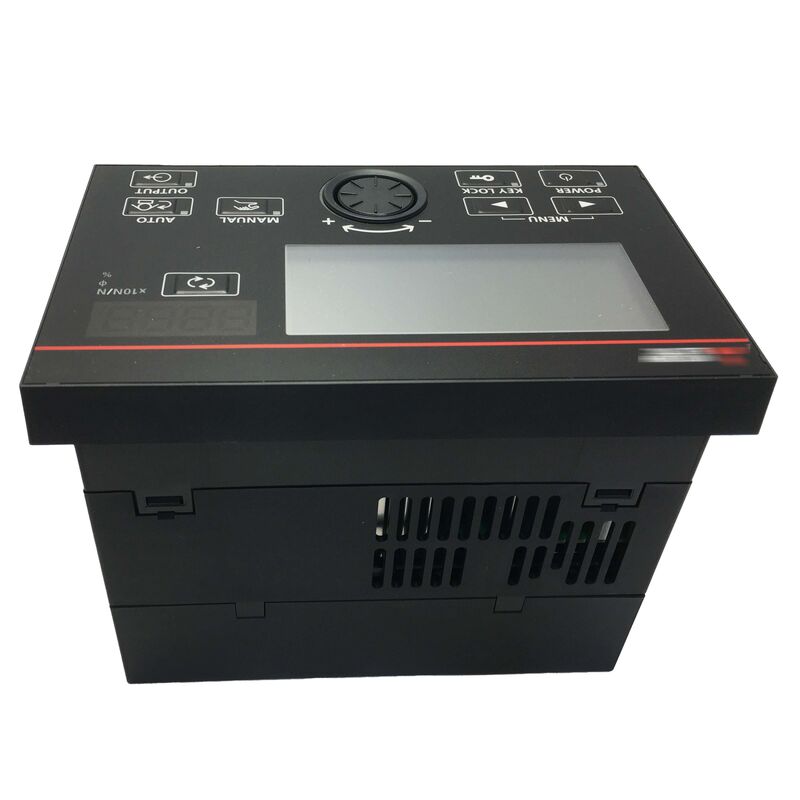

LE7-40GU-L Spannungsregler, neu, LE740GUL

Der Mitsubishi Electric LE7-40GU-L ist ein spezialisierter Spannungsregler, der für die Aufrechterhaltung einer präzisen, konstanten Spannung in kontinuierlichen Bandmaterialien wie Papier, Folie, Metallfolie, Textilien, Draht oder Blech entwickelt wurde, während diese sich mit unterschiedlichen Geschwindigkeiten durch Verarbeitungsmaschinen bewegen.

Dieser geschlossene Regler automatisiert die kritische Bahnspannungsregelung, wodurch ständige Eingriffe des Bedieners überflüssig werden und eine gleichmäßige Materialhandhabung gewährleistet ist, die manuelle Anpassungen nicht erreichen können.

Als Nachfolger der Mitsubishi-Serien LE-40MT und LE-30CT verfügt der LE7-40GU-L über eine direkte physische Kompatibilität für eine einfache Nachrüstung und bietet gleichzeitig bedeutende Verbesserungen, darunter ein 3,8-Zoll-Touchscreen-LCD mit mehrsprachiger Unterstützung (Englisch, Japanisch, vereinfachtes Chinesisch).

Der LE7-40GU-L passt sich drei verschiedenen Maschinenpositionen mit spezialisierten Regelstrategien an:

• Abwickeln (Abwickelhaspel): Kompensiert den abnehmenden Rollendurchmesser durch Anpassung des Bremsdrehmoments, um eine konstante Spannung vom vollen Durchmesser bis zum Kern aufrechtzuerhalten
• Zwischenwelle: Regelt die Spannung in Verarbeitungszonen mithilfe von Servomotoren im Drehmomentmodus, um Spannungsänderungen zwischen benachbarten Abschnitten zu entkoppeln
• Aufwickeln: Passt das Drehmoment des Aufwickelmotors progressiv an, wenn der Rollendurchmesser zunimmt, um die konstante Bahnspannung während des gesamten Aufwickelzyklus aufrechtzuerhalten

Jede Spannungszone erfordert einen separaten Regler, wobei mehrere Einheiten über CC-Link oder Ethernet vernetzt werden, um eine koordinierte Regelung in komplexen Systemen zu ermöglichen.

Der LE7-40GU-L integriert den Leistungsverstärker direkt in das Reglergehäuse, wodurch separate Verstärkermodule in DC 24V-Systemen entfallen. Diese kompakte Integration reduziert den Platzbedarf im Schaltschrank, vereinfacht die Verkabelung und minimiert den Bedarf an Ersatzteilen.

Für pneumatische Systeme liefert der Regler 4-20mA Steuersignale an elektropneumatische Regler, während Servo-Motor-Anwendungen Drehmoment-Befehl-Spannungsausgänge an Servo-Verstärker-Referenzeingänge nutzen.

Mit der optionalen Rollendurchmesser-Berechnungseinheit LE7-DCA unterstützt der Regler:

• Regelung im offenen Regelkreis: Berechnet das Aktordrehmoment basierend auf dem Spannungs-Sollwert, dem Rollendurchmesser und der Linienbandgeschwindigkeit ohne Rückmeldung vom Spannungsdetektor
• Vorsteuerungs-/Rückführungs-Kombinationsregelung: Kombiniert eine vorausschauende Berechnung im offenen Regelkreis mit einer genauen Rückführungskorrektur für eine überlegene Reaktion auf sich ändernde Bedingungen

Der Regler ist für die Zusammenarbeit mit den Spannungsdetektoren der Serien LX7-F, LX-TD und LX-TD-928 von Mitsubishi Electric ausgelegt. Detektoren von Drittanbietern mit kompatiblen Ausgangssignalbereichen können nach sorgfältiger Überprüfung der Signalpegel verwendet werden.

Ja, der Regler unterstützt nativ die CC-Link IE Field Network Basic-Kommunikation über Standard-Ethernet-Hardware und fungiert als Slave-Station zur Überwachung von Spannungswerten, zum Lesen von Statusinformationen und zur Steuerung von Sollwerten.

Bei Erkennung eines Signalverlusts wechselt der Regler in einen konfigurierten sicheren Betriebsmodus, generiert Alarmmeldungen und kann bei Bedarf zur Maschinensicherung Not-Aus-Schaltungen auslösen.

Der LE7-40GU-L verwendet Federklemmen anstelle von Schraubklemmen und bietet Transistorausgänge anstelle von Relaiskontakten, was bei einem Austausch eine Anpassung der externen Schaltung erforderlich macht.

Nein, jeder LE7-40GU-L steuert eine einzelne Spannungszone. Maschinen mit mehreren Zonen erfordern separate, vernetzte Regler für den koordinierten Betrieb.
